■ 网站简介

对于电子爱好者或者电子专业的学生来讲，这个 ELPROCUS 给你你更多电子相关的学习和锻炼的信息。

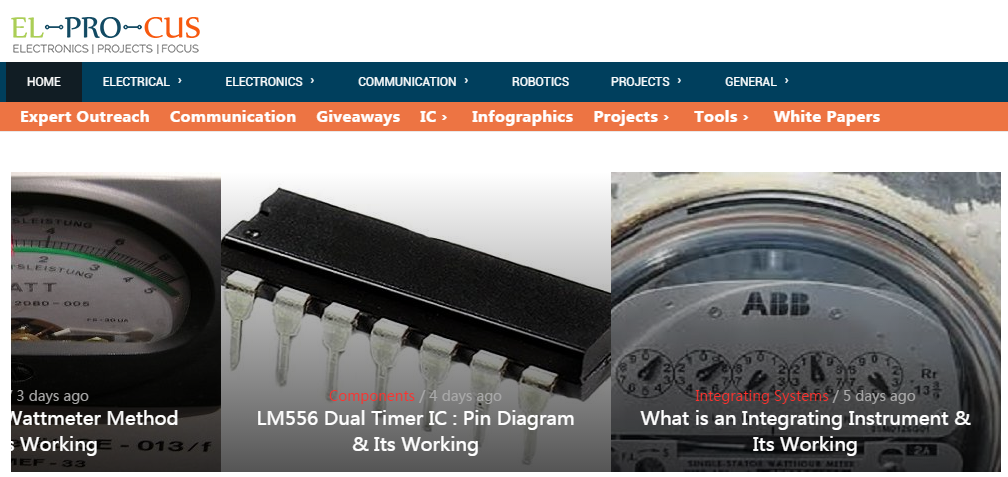

网站中开设了首页、电气、电子、通讯、机器人、项目、一般信息等。

通过相关的信息可以看到这个网站比较适合于电子初学者，对于一些基础的电子知识讲解的比较详细。相对于普通的电路，带有电子元器件的电子线路往往受到影响的因素比较多，要求的制作和调试能力和经验较强，所以ELPROCUS网站特别强调对于电子初学者，往往需要从一些基础可靠的电子实验开始，逐步提高电子设计制作的能力。避免产生一些关于电子线路“今儿个工作、明天就罢工”不稳定的印象。

01十个简单电子实验

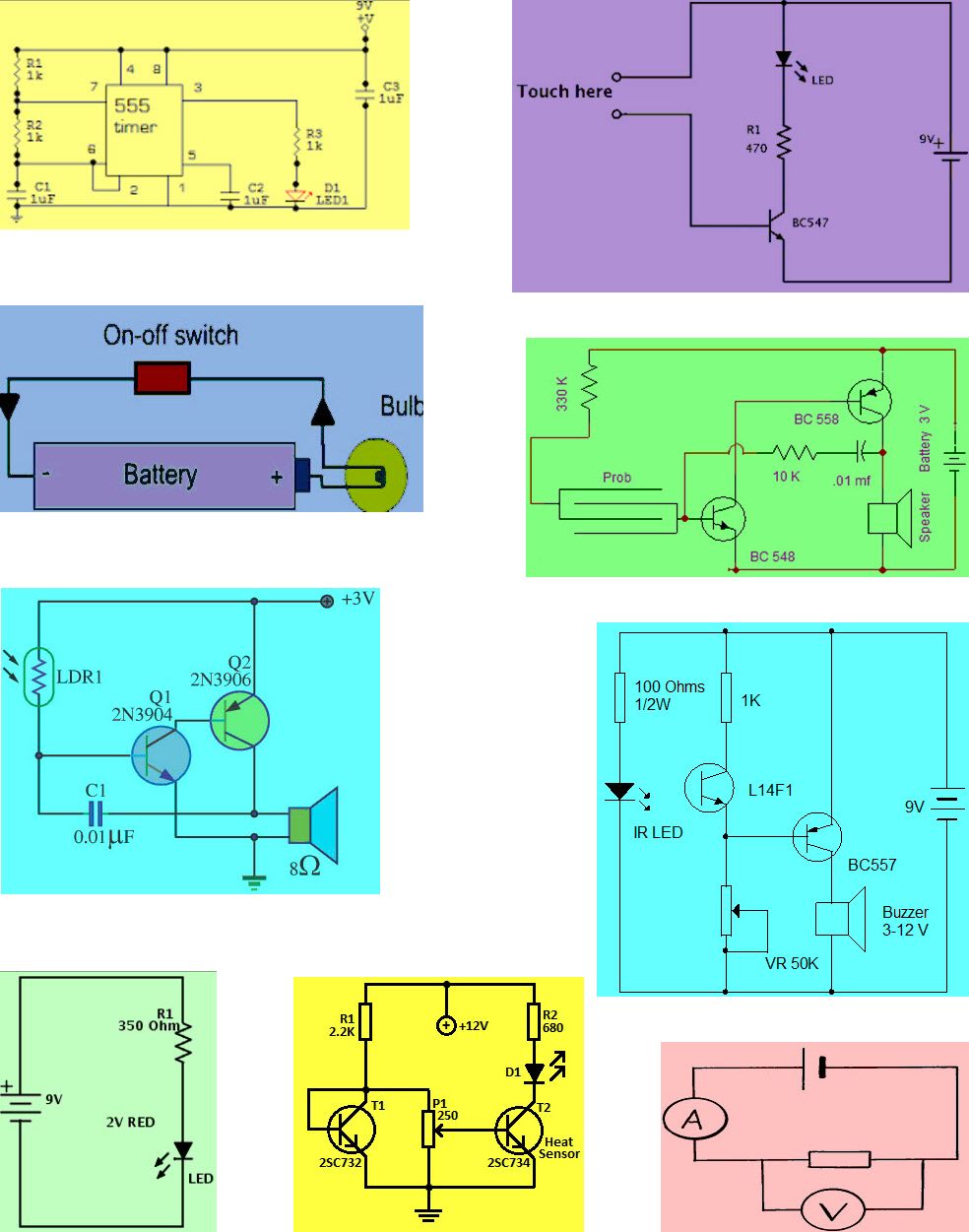

下面节选了它的一篇网页博文，给出的 初学者10个简单电子实验电路 ，掌握和搭建好这些线路可以让电子初学者更加有信心和兴趣学习电子技术。

说实在的，这些电路真的比较简单，适合在小学学生电子课外科技活动中。它们大部分都是低频电路，围绕着1,2个电子元器件展开。

但是在10个简单电路中，有一个电路则是涉及到了高频器件uPC1651。 UPC1651 本是一个高频（带宽1.2GHz）的集成放大器，功率增益为19dB。

L1，C2，C3与uPC1651组成了电容三点振荡电路。如果输出的频谱处于调频收音机所处的频段，便可以被调频收音机接收到了。

话筒的音频信号通过C1耦合到uPC1651，它可以间接改变uPC1651输入极三极管的b-e分布电容，从而改变输出的频率，实现对振荡信号的调频。

02调频发射电路

作为高频实验电路，调频发射电路广受初学者热爱，相应的方案也非常多。有人将 他自己所搜索到的相关方案进行了罗列 。

假设你已经对高频电路比较熟悉，下面就将这些电路图以及相关链接整理在这里。详细的介绍可以点入连接。

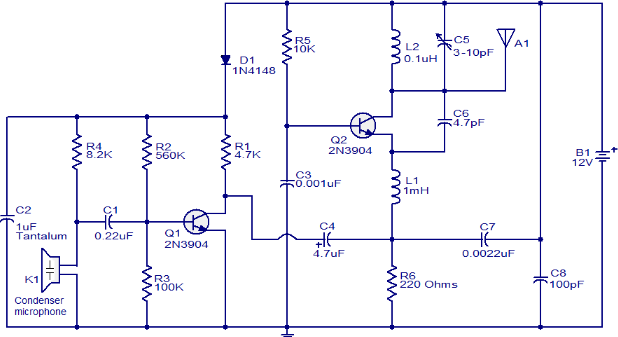

• 调频发射电路，具有200米的发射距离 :


  ^{▲ 调频发射电路，具有200米的发射距离}

• 基于uPC1651的调频发送电路
