▌01 信号源内阻

DG1062 是 实验室电子设备选型-2020-年末 购买到的一款数字可编程信号源。通过按键“Utility”-“通道设置”-“输出设置”可以将它的输出阻抗设置成两种模式：

• 负载:50欧姆
• 阻抗：高阻

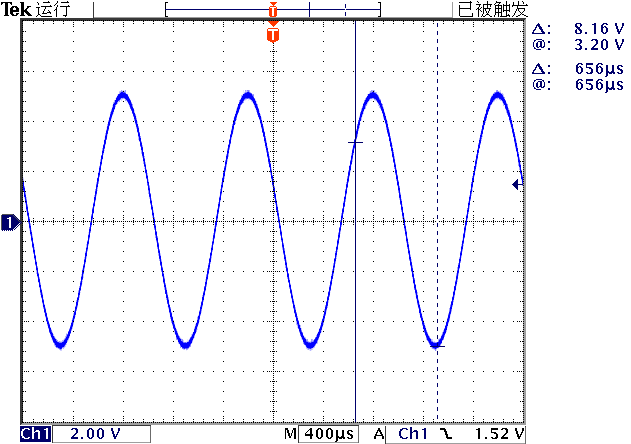

在设置负载为50欧姆的时候，设置输出的峰峰值为5V，实际上输出的信号的波形为10V。这是因为信号源是假设负载是50Ω时，它自身的内阻为50欧姆，所以输出的信号的在空载的时候峰峰值为10V。如下图所示：

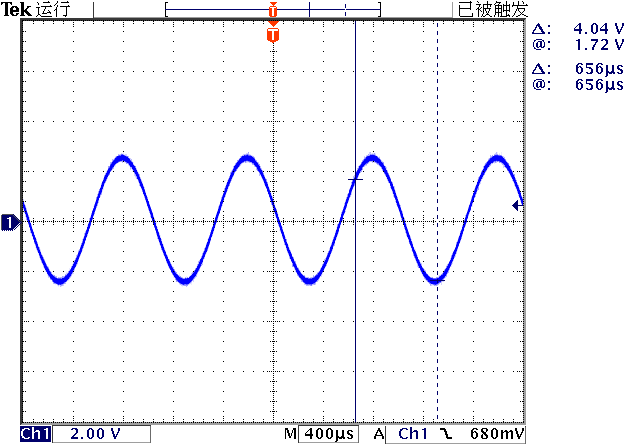

同样，在输出阻抗为高阻的时候，设置输出波形的峰峰值为5V，此时输出的实际波形的峰峰值就是5V。如下图所示：

对于它的输出阻抗测量，对于评估和测量一些电路参数提供基础。比如在 无线节能线圈参数以及相互之间耦合初步测试 中对于线圈之间的耦合系数测量，如果考虑到信号源内阻，可以对测量结果误差进行修正。

下面通过对DG1062的输出施加电阻负载，间接测量DG1062信号源的内阻。

▌02 通过电阻负载测量内阻

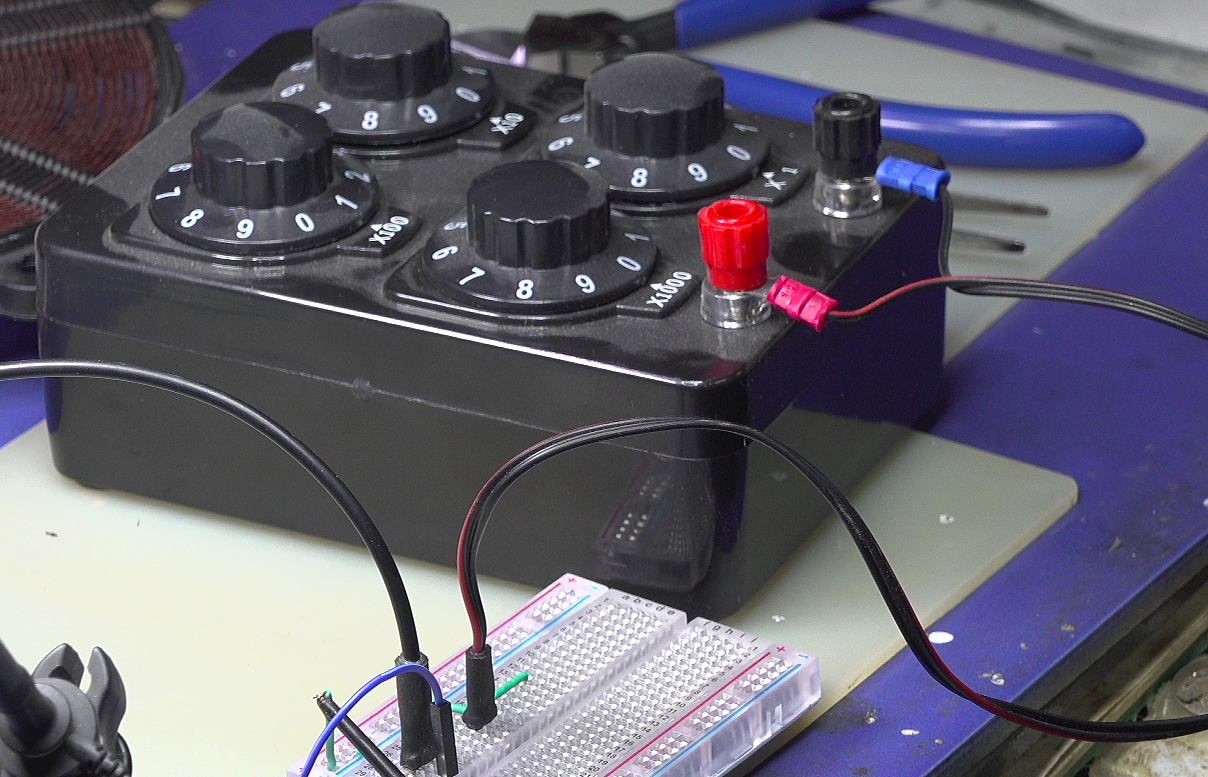

使用电阻箱作为信号源输出的负载，使用DM3068测量实际输出信号的幅值。在不同的电阻箱的参数下，读取实际输出电压的数值。

1.输出模式：高阻

meterrec 5
cdpt R100 R200 R300 R400 R500 R600 R700 R800 R900

设置输出模式为高阻，输出信号的峰峰值为5V，测量不同负载下的交流信号的电压值：（单位：V）

2.输出模式：负载50Ω

设置输出模式为负载50欧姆，输出信号的峰峰值为2.5V，测量不同负载下的交流信号的电压值（单位：V）

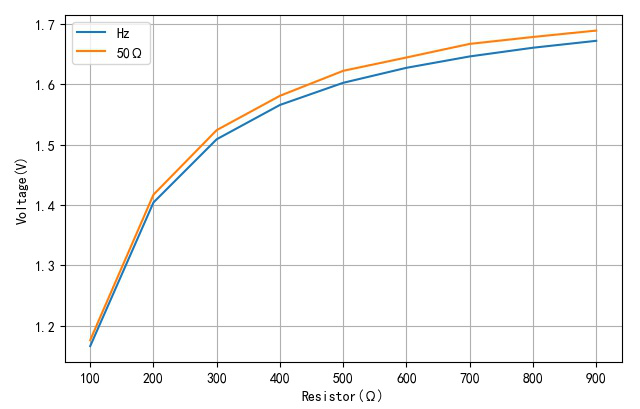

将上述两次测量的结果绘制成如下的曲线：

3.参数估计

使用下面的模型对于测量数据进行估计：

$$y=\frac{E\cdot x}{x+r_0}$$

待定参数：E：激励源电压； r0:信号源内阻。

（1）负载HZ参数估计

• E= 1.768V； r0=51.63

（2）负载50Ω

• E = 1.7889V; r0 = 52.162Ω

from headm import *
from scipy.optimize        import curve_fit

res0 = [1.166327, 1.404378, 1.509187, 1.566058, 1.602753, 1.6276, 1.646451, 1.66088, 1.672331]
res1 = [1.176255, 1.417317, 1.524326, 1.581218, 1.622599, 1.644699, 1.667223, 1.678688, 1.689306]
resdim = linspace(100, 900, 9, endpoint=True)
#------------------------------------------------------------
def linefun(x, a, b):
    return a*x/(x+b)

param = (1.7, 50)
param, conv = curve_fit(linefun, resdim, res1, p0=param)
printf(param)







1

2

3

4

5

6

7

8

9

10

11

12

13

14


4.测量结果：

通过上面测量，可以看到两种情况下，DG1062的输出阻抗大体都为50欧姆左右。

▌03 使用SmartTweeze测量

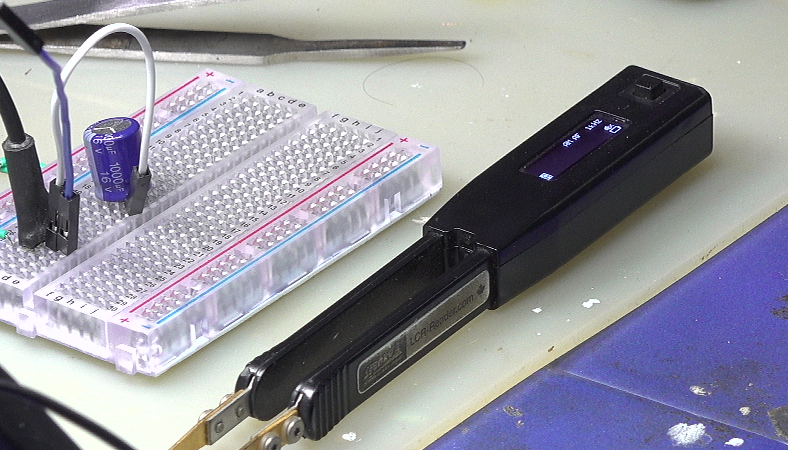

通过一个1000uF隔直电容，使用LCR SmartTweezers测量 DG1062Z的输出阻抗。测量的结果也大约是 58欧姆左右。

▌附件

1.绘制测量结果

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST5.PY                     -- by Dr. ZhuoQing 2021-02-03
#
# Note:
#============================================================

from headm import *

res0 = [1.166327, 1.404378, 1.509187, 1.566058, 1.602753, 1.6276, 1.646451, 1.66088, 1.672331]

res1 = [1.176255, 1.417317, 1.524326, 1.581218, 1.622599, 1.644699, 1.667223, 1.678688, 1.689306]

resdim = linspace(100, 900, 9, endpoint=True)
printf(resdim)

plt.plot(resdim, res0, label='Hz')
plt.plot(resdim, res1, label='50Ω')
plt.xlabel("Resistor(Ω)")
plt.ylabel("Voltage(V)")
plt.grid(True)
plt.tight_layout()
plt.legend(loc='left right')
plt.show()

#------------------------------------------------------------
#        END OF FILE : TEST5.PY
#============================================================






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29
