基于运放AD8606的信号缓冲小板

举报
tsinghuazhuoqing 发表于 2021/12/26 01:29:07 2021/12/26
【摘要】 这是用于面包板实验的基于 AD8606 的信号缓冲电路板。   01设计与制作1 设计的电路板中包括有一个中间电压Splitter。一个直接电压信号涮涮,一个电容后额输入。一个同向电压...

这是用于面包板实验的基于 AD8606 的信号缓冲电路板。



01设计与制作1


设计的电路板中包括有一个中间电压Splitter。一个直接电压信号涮涮,一个电容后额输入。一个同向电压跟随输出。

▲ 实验小板的原理图

▲ 实验小板的原理图

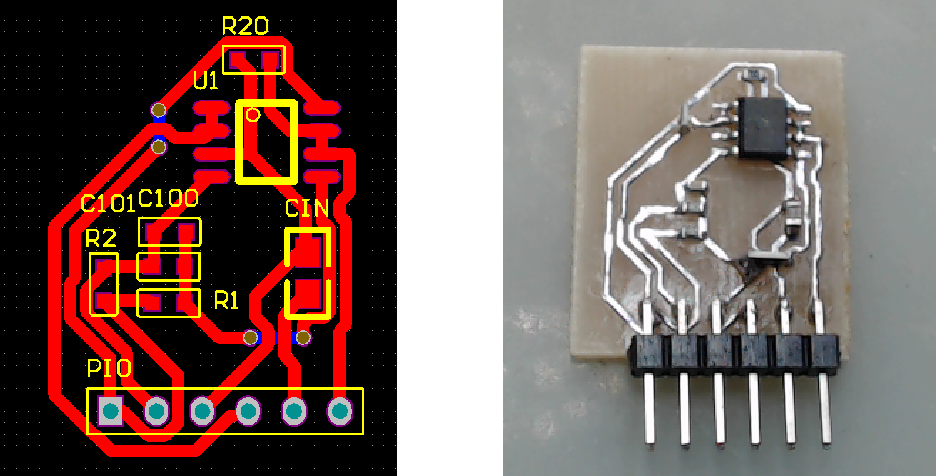

▲ 实验小板焊接好的电路板

▲ 实验小板焊接好的电路板

序号 符号 功能
1 +5V 工作电源
2 GND 电源地
3 IN1 直接输入(正向)
4 OUT1 跟随输出
5 IN2 电容耦合输入(正向)
6 2.5V 分压电压



02电路测量


1. 静态工作点

  • 工作电压: U1=5.0002V,UG=底线:0.0026V;
  • 工作电流: 3mA
  • 2.5V电压: 2.5026V:
    U 2.5 V = R 1 R 1 + R 2 ( U 1 − U G N D ) + U G N D = 2.5014 V U_{2.5V} = {{R_1 } \over {R_1 + R_2 }}\left( {U_1 - U_{GND} } \right) + U_{GND} = 2.5014V U2.5V=R1+R2R1(U1UGND)+UGND=2.5014V

2.动态特性

  • 直接耦合输入输出

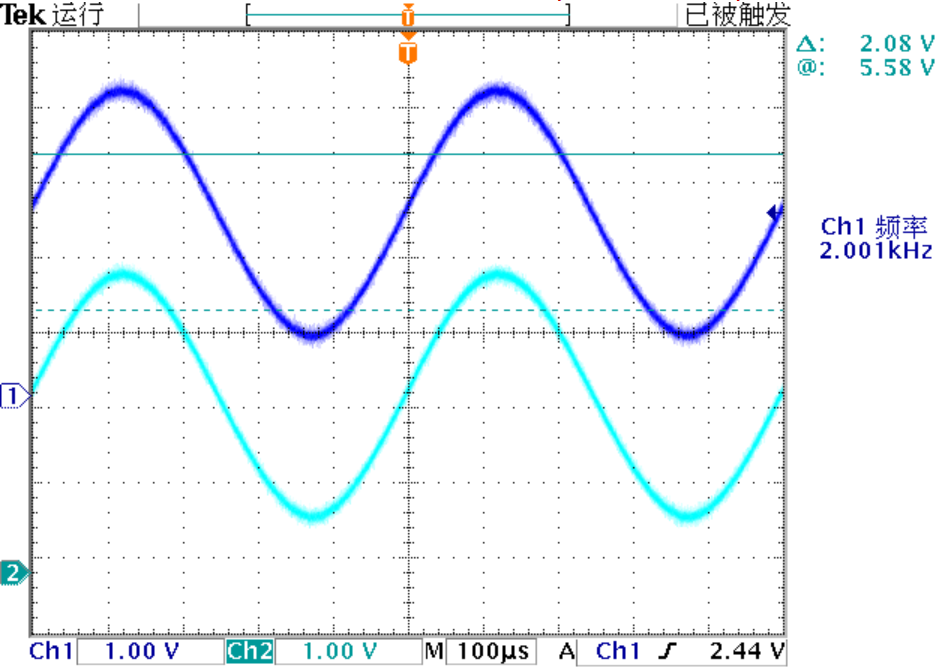

    ▲ 放大信号波形

    ▲ 放大信号波形
    输入信号(蓝色);输出信号(青色)

  • 饱和输入输出

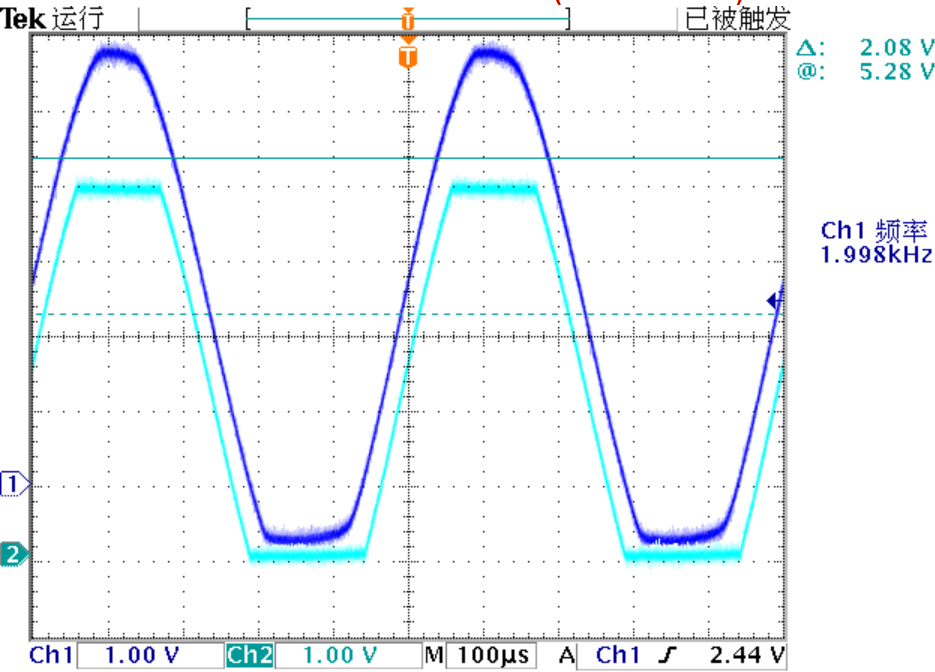

    ▲ 输入输出饱和放大波形

    ▲ 输入输出饱和放大波形
    输入波形(蓝色);输出信号(青色)

通过饱和放大,评价信号的Rail-Rail输出特性。

  • 方波输入输出

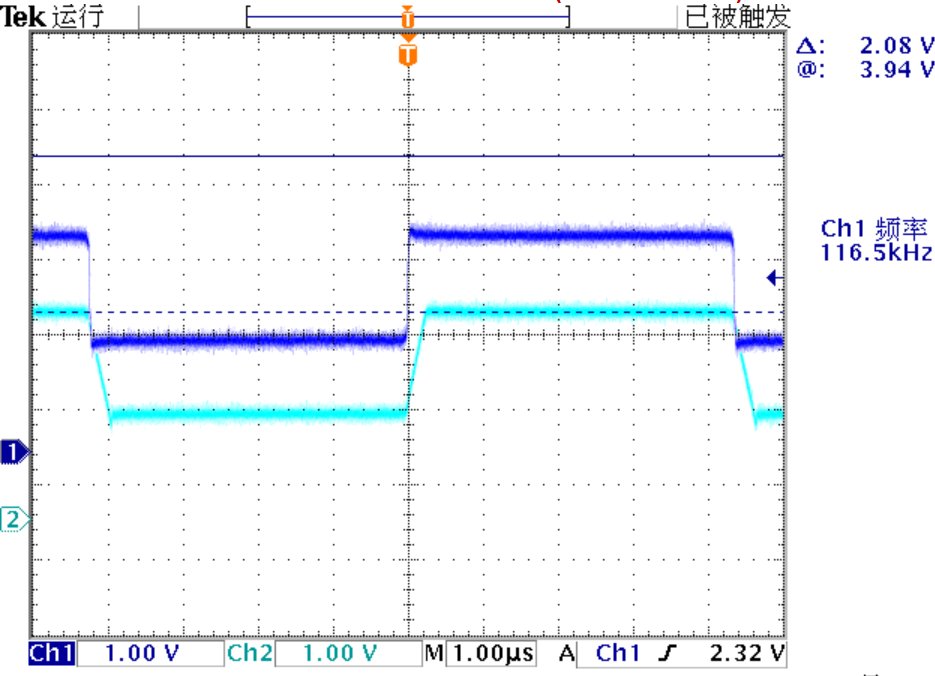

    ▲ 输入方波信号放大情况
    ▲ 输入方波信号放大情况
    输入信号(蓝色);输出信号(蓝色)

通过方波的输入放大情况,可以看到在 t 0 = 0.2 μ s t_0 = 0.2\mu s t0=0.2μs,输出输出幅度上升了e Δ U 1 = 1 V \Delta U_1 = 1V ΔU1=1V。因此期间的Slew Rate为: S l e w R a t e = Δ U 2 t 0 = 1 0.2 = 5 V / μ s SlewRate = {{\Delta U_2 } \over {t_0 }} = {1 \over {0.2}} = 5V/\mu s SlewRate=t0ΔU2=0.21=5V/μs
这个指标与Datasheet是相符合的。



※ 结论
