■ 前言


串口ISPHUB制作 中介绍了 ISPHUB的制作。其中包括两个版本:

  • 片选版本:需要通过SEL1、SEL2选择一个ISP端口
  • 总线版本:无需片选线,所有的版本在等效的八个端口,依靠命名相应。



01核心控制板设计1


1.控制板的设计

○ 基于STC8H1KSOP16

基于STC8H8K1K设计ISPHUBALL的控制模块。考虑两方面的优势:

  • STC8H1K可以通过WiFi进行编程;
  • STC8H1K可以提供12bit的ADC。

▲ STC8H1K控制板的原理图

▲ STC8H1K控制板的原理图

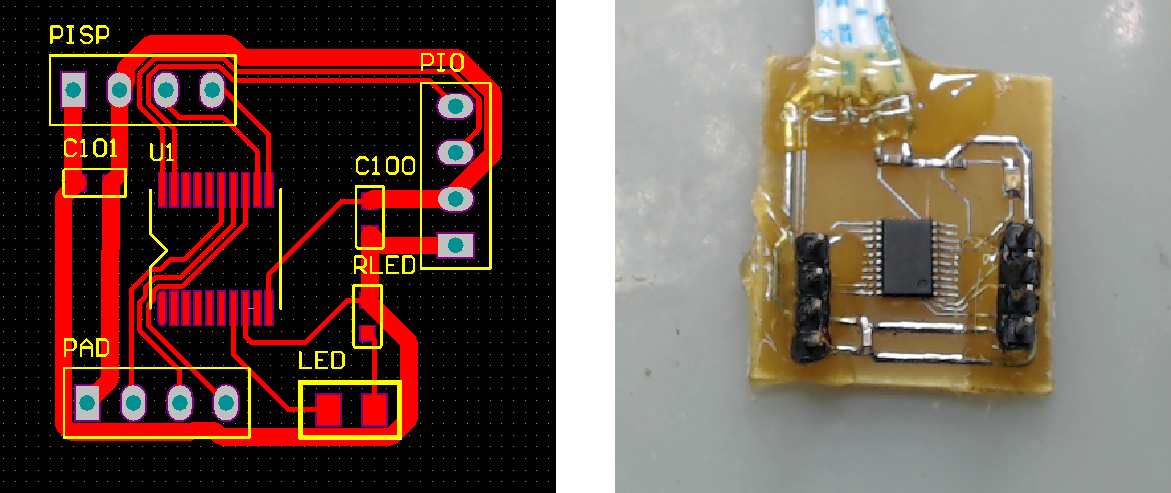

▲ 核心板的PCB设计和焊接后的实验板

▲ 核心板的PCB设计和焊接后的实验板

○ 基于STC8H1K28设计23

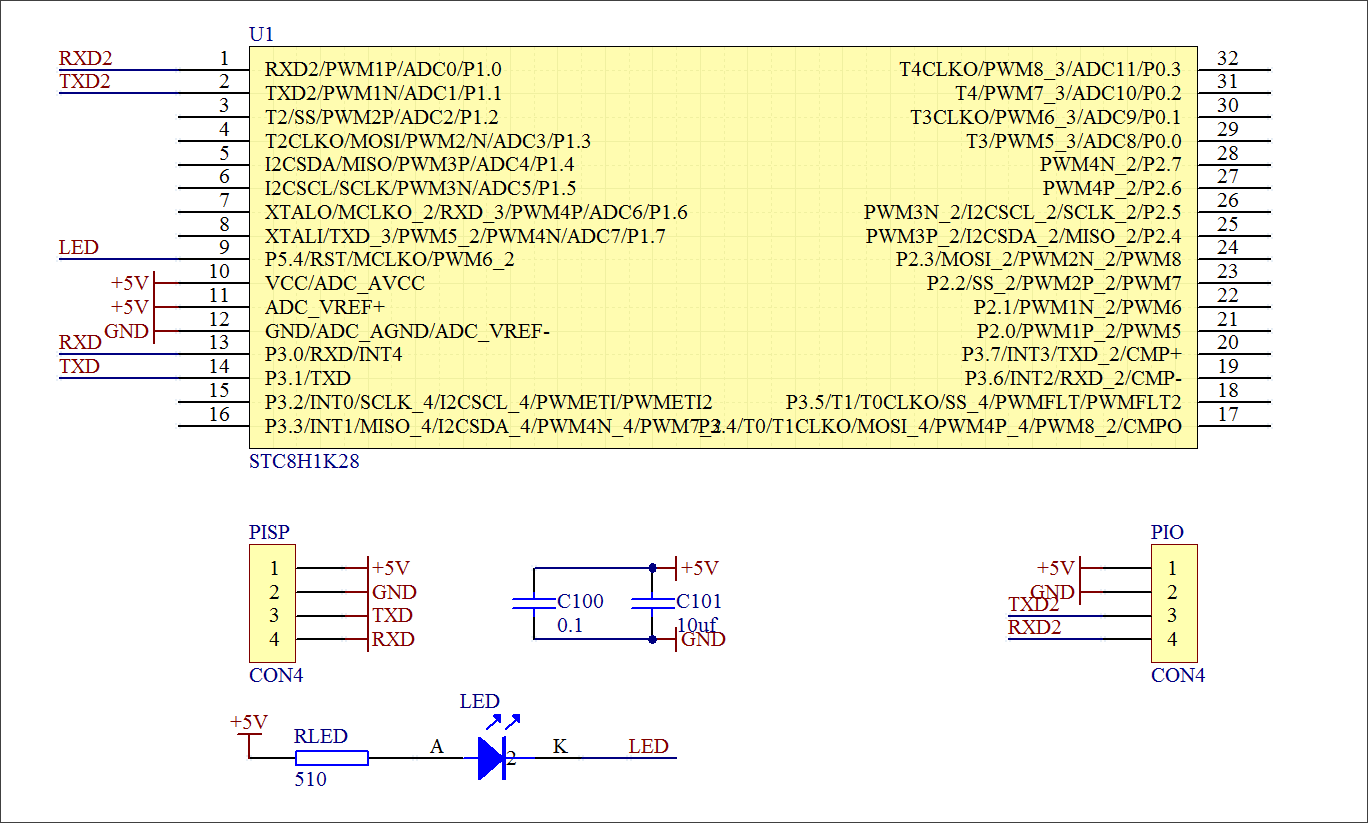

▲ 基于STC8H1K28的HUB控制器原理图

▲ 基于STC8H1K28的HUB控制器原理图

STC8H1K28的软件4

测试命令为:

    else IFARG0("adt") {
        ADT7410ReadT(nDim);
//        SendChar(0);
        printf("%5.3f ", nDim[0] / 128.0);
        printf("%5.3f ", nDim[1] / 128.0);
        printf("%5.3f ", nDim[2] / 128.0);
        printf("%5.3f\r\n", nDim[3] / 128.0);
    }



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

使用STC8H1K28是可以使用WiFi下载器进行调试。

2. ISPHUBALL的电路设计5

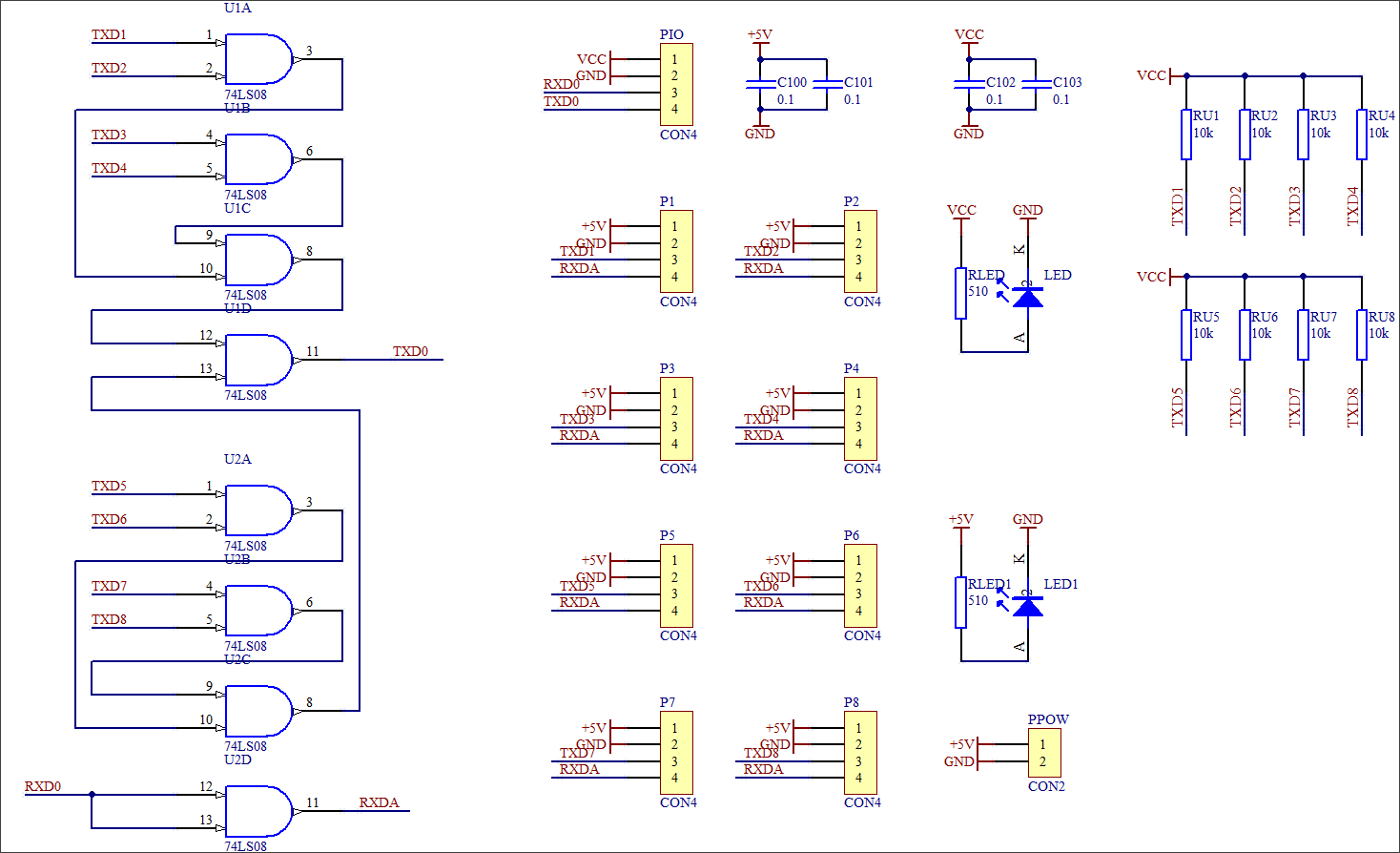

▲ ISPHUBALL 原理图设计

▲ ISPHUBALL 原理图设计

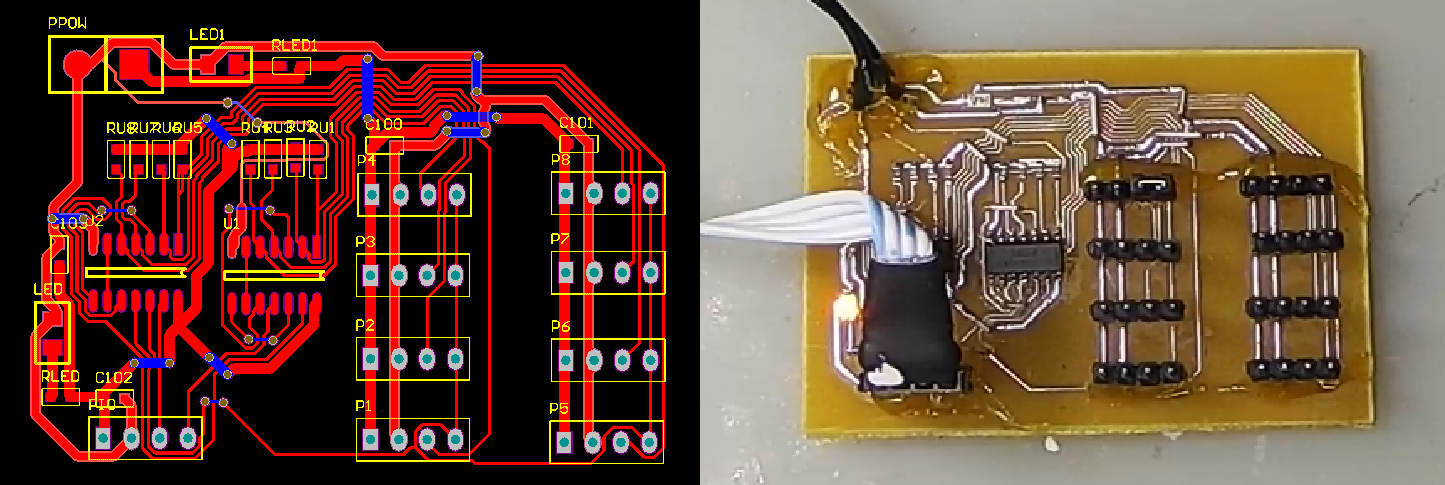

▲ ISPHUBALL 电路板

▲ ISPHUBALL 电路板



※ 结论


经过焊接测试之后,通过验证ISPHUB 电路板快车正常工作。


  1. STC8H1K AD 的设计工程文件:AD\Test\2020\Tools\ISPHUBALLSTC8H08.SchDoc ↩︎

  2. 基于STC8H1K28的HUB控制器:AD\Test\2020\Tools\ISPHUBALLSELSTC8H1K.SchDoc ↩︎

  3. 基于STC8H1K28的HUB控制器软件:C51\STC\Test\2020\Tools\ISPHUBALLSELSTC8H1K28\ISPHUBALLSELSTC8H1K28.uvproj ↩︎

  4. STC8H1K28下位机软件:C51\STC\Test\2020\Tools\ISPHUBALLSELSTC8H1K28\ISPHUBALLSELSTC8H1K28.uvproj ↩︎

  5. ISPHUBALL AD工程文件:AD\Test\2020\Tools\ISPHUBALL.PcbDoc ↩︎
