§01 第一题：DHNN
一、题目要求
1、题目内容
离散Hopfield网络，也被称为联想存储器，通过迭代方式可以增加网络恢复能力。请设计一个离散Hopfield网络，将右边八个字符点阵进行存储。并测试在不同噪声下恢复的情况。
▲ 图1.1.1 八个点阵字符
在 截取图片中的点阵模式 - 012345.9 通过Python程序将图片转换成对应0101编码字符了。
下面是字符“0,1,2,3,4,6，.，9”字符对应的10×12的01编码：
000000000000011110000011111100011100111001110011100111001110011100111001110011100111001110001111110000011110000000000000
000111100000011110000001111000000111100000011110000001111000000111100000011110000001111000000111100000011110000001111000
111111110011111111000000001100000000110000000011001111111100111111110011000000001100000000110000000011111111001111111100
001111110000111111100000000110000000011000000001100000111100000011110000000001100000000110000000011000111111100011111100
011000011001100001100110000110011000011001100001100111111110011111111000000001100000000110000000011000000001100000000110
111111000011111100001100000000110000000011000000001111110000111111000011001100001100110000110011000011111100001111110000
111110000011111000001111100000111110000011111000001111100000000000000000000000000000000000000000000000000000000000000000
000011111100001111110000110011000011001100001100110000111111000011111100000000110000000011000000001100001111110000111111
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
2、题目要求
1. 通过外积方法建立DHNN网络权系数，并验证上述存储的字符都是DHNN的吸引子。
2. 测试在原来图片中增加10%，20% 的噪声的情况下，也就是随机选择其中一定比例像素值将其从原来的0修改为1，从1修改0，测试信息恢复情况；
3. 对于2，6，两个字符，测试在多大噪声情况下，这两个字符就不可以完全恢复了。
4. 观察在无法恢复的情况下出现的“伪吸引子”的情况。
二、题目求解
1、读取数据显示
（1）显示代码
from headm import *
textid = 3
filename = tspgetdopfile(textid)
printf(filename)
chardim = []
with open(filename, 'r') as f:
lines = f.readlines()
for l in lines:
str01 = [int(c) for c in l if c == '0' or c == '1']
chardim.append(str01)
def showchar01(c, offsetx=0, offsety=0):
cc = list(zip(*([iter(c)]*10)))
x = []
y = []
X = []
Y = []
for id,a in enumerate(cc):
YY = offsety+12 - id
for iidd, b in enumerate(a):
XX = offsetx+iidd
if b == 0:
x.append(XX)
y.append(YY)
else:
X.append(XX)
Y.append(YY)
plt.scatter(x, y, s = 1)
plt.scatter(X, Y, s = 40)
for id, c in enumerate(chardim):
offsety = 15
offsetx = id*12
if id >= 4:
offsety = 0
offsetx = (id-4)*12
showchar01(c, offsetx, offsety)
plt.show()
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46

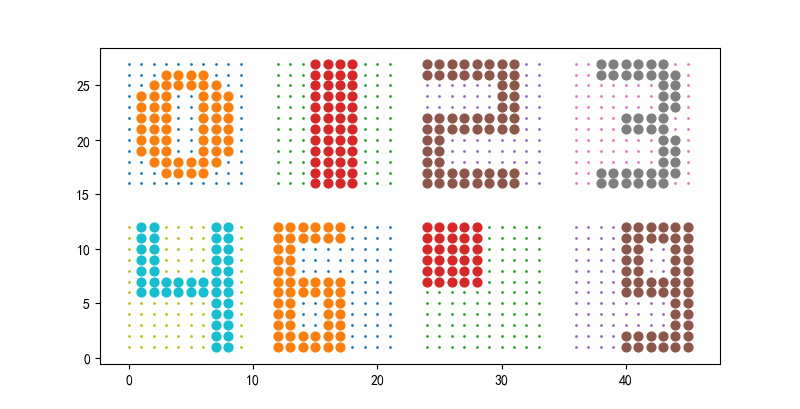

（2）字符显示
▲ 图1.2.1 显示八个字符
2、计算离散Hopfield网络
利用外积方法计算离散Hopfield链接权系数矩阵，并将对角线置零。
在计算外积之前，将原来的 0,1表示的向量转换成 -1,1表示的向量。
x i j ′ = 2 x i j − 1 , i = 0 , 1 , ⋯ 11 , j = 0 , 1 , ⋯ , 9 x'_{ij} = 2x_{ij} - 1,\,\,i = 0,1, \cdots 11,j = 0,1, \cdots ,9 xij′=2xij−1,i=0,1,⋯11,j=0,1,⋯,9
（1）计算代码
cca = array(chardim)*2-1
cclen = len(chardim[0])
for id,c in enumerate(cca):
if id == 0:
w = outer(c,c)
else:
w += outer(c,c)
for i in range(cclen):
w[(i, i)] = 0
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
（2）显示权系数矩阵
计算出的矩阵系数，存储在 w中。
[[ 0 6 4 ... -2 -2 0]
[ 6 0 6 ... 0 0 -2]
[ 4 6 0 ... 2 -2 -4]
...
[-2 0 2 ... 0 4 2]
[-2 0 -2 ... 4 0 6]
[ 0 -2 -4 ... 2 6 0]]
- 1
- 2
- 3
- 4
- 5
- 6
- 7

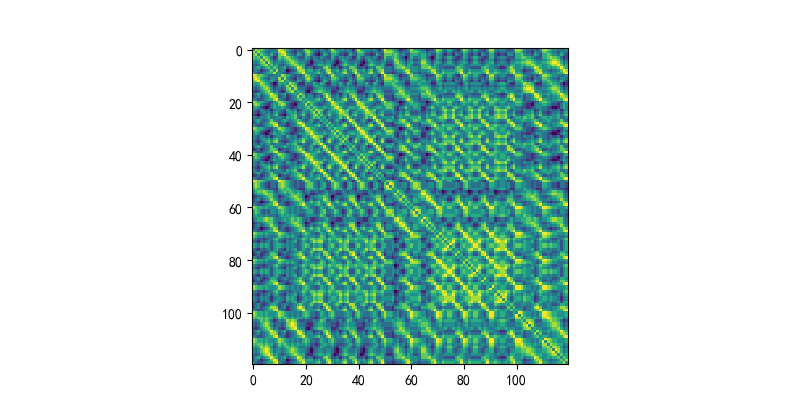

利用plt.show(）显示矩阵。
▲ 图1.2.2 显示离散Hopfield矩阵
3、测试八个字符恢复
（1）测试代码
#------------------------------------------------------------
plt.clf()
def dhnn(w, x):
xx = dot(w, x)
xx01 = [(lambda x: 1 if x > 0 else -1)(a) for a in xx]
return xx01
#------------------------------------------------------------
for id, c in enumerate(chardim):
offsety = 15
offsetx = id*12
if id >= 4:
offsety = 0
offsetx = (id-4)*12
x = dhnn(w, array(c)*2-1)
showchar01(x, offsetx, offsety)
plt.show()
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
（2）测试八个字符恢复结果
将八个字符分别乘以w，利用符号函数判定之后，便可以获得网络的输出。可以看到这八个字符都是DHNN的吸引子。
▲ 图1.2.3 八个字符经过一次迭代便可以恢复，证明它们都是DHNN的吸引子
4、增加10%噪声
（1）增加噪声
def addnoise(c, noise_ratio = 0.1):
noisenum = int(len(c) * noise_ratio)
noisepos = [1]*len(c)
noisepos[:noisenum] = [-1]*noisenum
random.shuffle(noisepos)
cc = array([x*y for x,y in zip(c, noisepos)])
return cc
plotgif = PlotGIF()
for i in range(50):
plt.clf()
for id, c in enumerate(cca):
offsety = 15
offsetx = id*12
if id >= 4:
offsety = 0
offsetx = (id-4)*12
cn = addnoise(c, 0.1)
# x = dhnn(w, cn)
showchar01(cn, offsetx, offsety)
plt.draw()
plt.pause(.1)
plotgif.append(plt)
plotgif.save()
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
▲ 图1.2.4 增加10%的噪声，50个样本情况
（2）经过一次迭代恢复情况
下面是将增加有10%的样本进行一次DHNN迭代回复的情况。

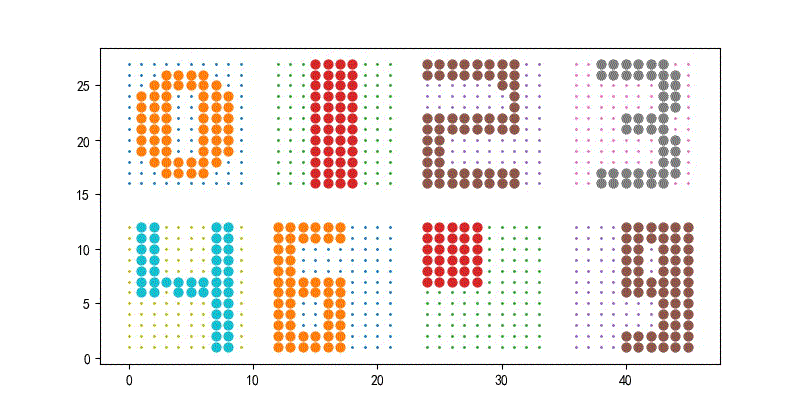

▲ 图1.2.5 经过一次迭代后恢复的情况
（3）经过两次迭代恢复情况

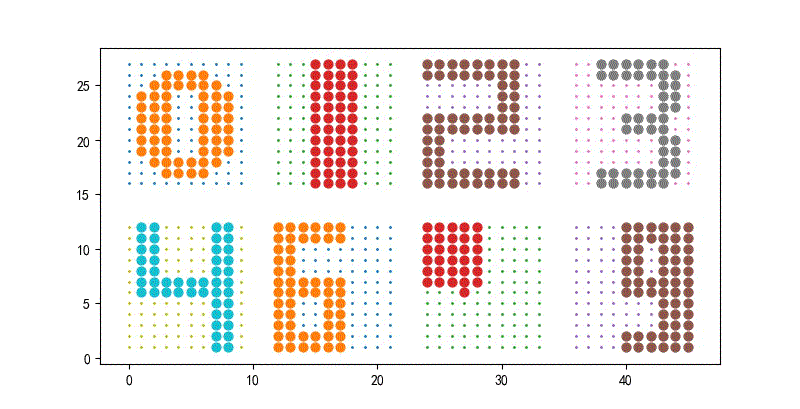

▲ 图1.2.6 经过两次迭代恢复情况
（4）经过10次迭代恢复情况
def addnoise(c, noise_ratio = 0.1):
noisenum = int(len(c) * noise_ratio)
noisepos = [1]*len(c)
noisepos[:noisenum] = [-1]*noisenum
random.shuffle(noisepos)
cc = array([x*y for x,y in zip(c, noisepos)])
return cc
plotgif = PlotGIF()
for i in range(50):
plt.clf()
for id, c in enumerate(cca):
offsety = 15
offsetx = id*12
if id >= 4:
offsety = 0
offsetx = (id-4)*12
cn = addnoise(c, 0.1)
x = cn
for _ in range(10):
x = dhnn(w, x)
showchar01(x, offsetx, offsety)
plt.draw()
plt.pause(.1)
plotgif.append(plt)
plotgif.save()
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
▲ 图1.2.7 经过10次迭代恢复情况
5、串行与并行工作
下面代码分别给出了并行与穿行工作模式。
- 并行工作模式： dhnn(w,x)
- 串行工作模式： dhnns(w,x)
def dhnn(w, x):
xx = dot(w, x)
xx01 = [(lambda x: 1 if x > 0 else -1)(a) for a in xx]
return xx01
def dhnns(w, x):
for i in range(len(x)):
xx = inner(w[i], x)
if xx > 0: xx = 1
else: xx = -1
x[i] = xx
return x
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
串行工作模式，迭代10次恢复情况:
▲ 图1.2.8 串行工作模式，迭代10次恢复情况
串行工作模式，迭代100次恢复情况:
▲ 图1.2.9 串行工作模式，迭代100次恢复情况
6、增加20%噪声
增加20%的噪声利用串行工作模式，迭代100次恢复情况。

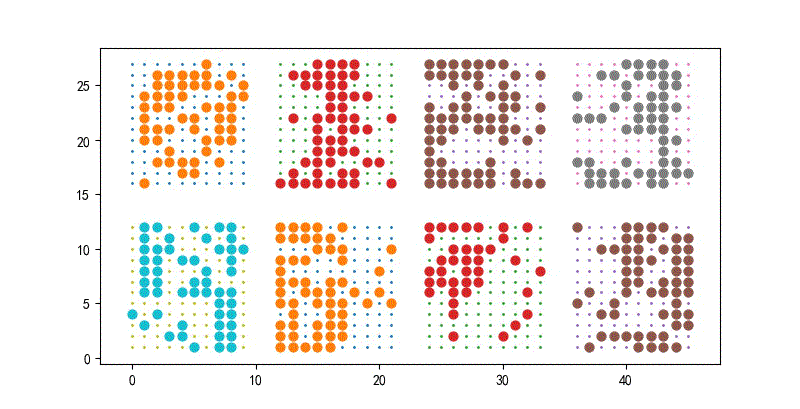

▲ 图1.2.10 增加20%的噪声样本情况
▲ 图1.2.10 增加20%的噪声利用串行工作模式，迭代100次恢复情况
7、增加更多的噪声
（1）增加25%噪声

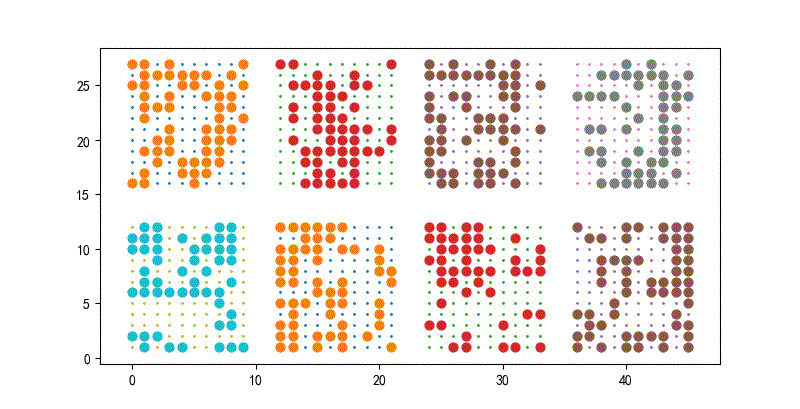

▲ 图A1.2.12 增加25%噪声样本
▲ 图A1.2.13 增加25%噪声样本，串行工作，迭代100次恢复情况
（2）增加30%噪声

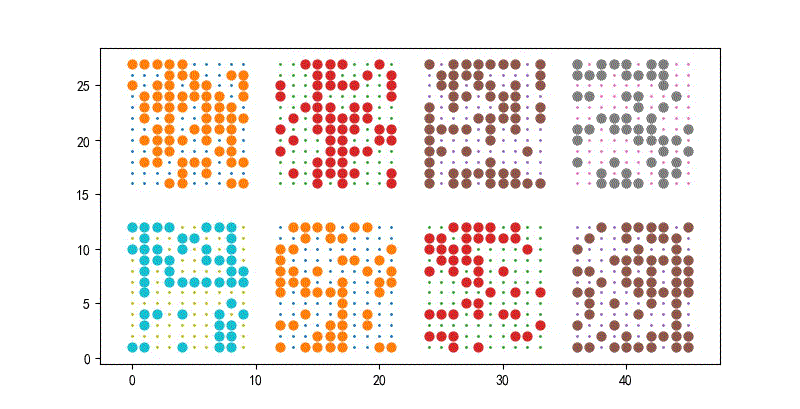

▲ 图1.2.14 增加30%噪声样本

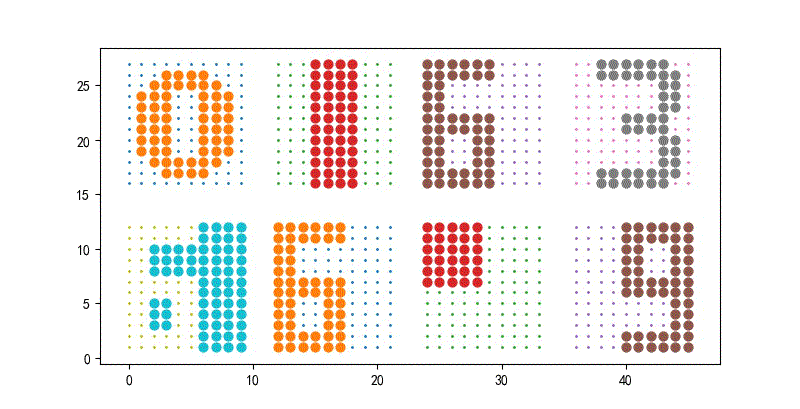

▲ 图1.2.15 增加30%噪声样本，串行工作，迭代100次恢复情况
（3）增加50%噪声

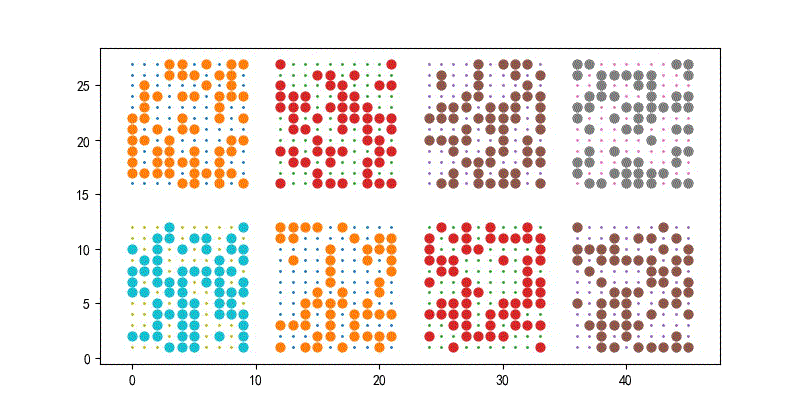

▲ 图1.2.12 增加50%的噪声

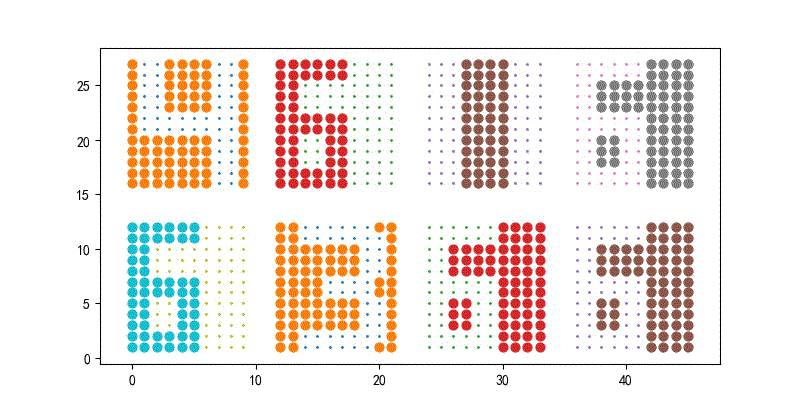

▲ 图1.2.13 增加50%的噪声，串行工作，迭代100次恢复情况
通过上面讨论，可以看到：
- 随着增加的噪声比率越大，回复错误率越高；
- 使用同步工作，异步工作对应的回复效果很相似。
※ 作业总结 ※
第一题是对离散Hopfield网络的构造与回复进行测试。
利用外积方法可以很容易计算出DHNN的系数。对于存储的八个字符，在没有噪声的情况下，它们都是DHNN的吸引子。
在分别增加10%，20%的噪声下，可以通过迭代将它们恢复。随着增加的噪声增加，恢复的可能性越来越小。
在10%，20%的噪声情况下，可以看到，2， 9 都会存在伪吸引子。
● 全部代码
