有STC制作一个手持微型示波器
简 介: 本文介绍了 CreativeLau在 Instructables Circuits 上的博文,介绍了它设计制作的基于STC单片机的手持迷你示波器。它可以测量电压,信号波形等,同时也可以产生常见到的电压波形用于电路的测试。
关键词
: STC,DSO,手持迷你示波器
在 Make Your Own Oscilloscope(Mini DSO) With STC MCU Easily 看到 CreativeLau介绍他基于一款8位机(STC8A8K64)制作的手持微型示波器,既有应用价值,又有练习功能,很有趣。
▲ 图1 作者 Creative Lau
- 微型示波器参数:
-
MCU型号
:STC——MCU
采用波形时间
:100us-500ms
输入电压范围
:0-30V
绘制模式
:向量或者点集合
§01 制作材料

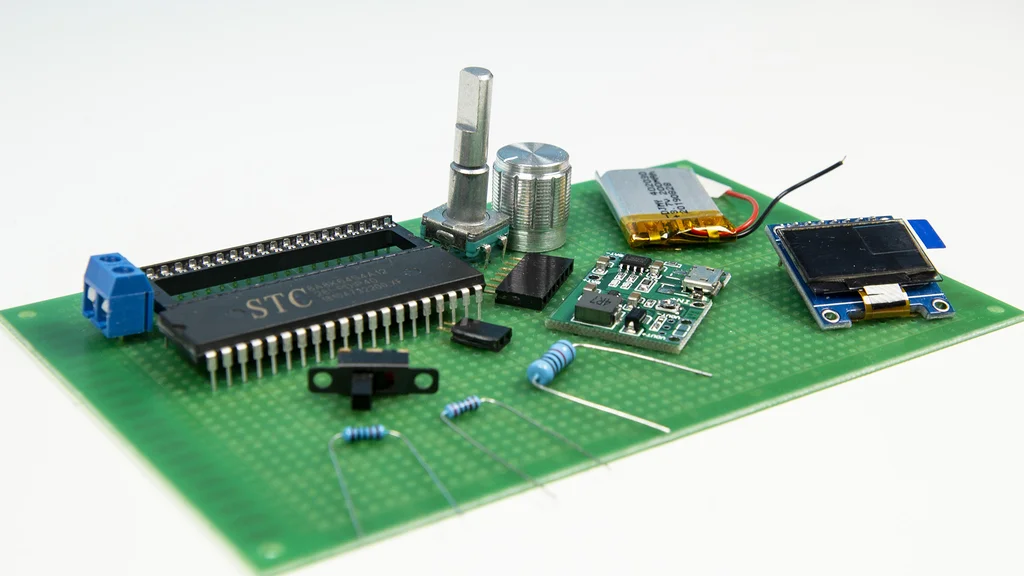

▲ 图1.1 制作微型示波器的电子器件
制作元器件:
- MCU: STC8A8K64S4A12×1
- 显示器: SSD1306 OLED (5V, SPI 7PIN接口)×1
- 电阻: 1W,10k×1; 1/4W,2k×2; 1/4W,10k×1
- 电容: 47uF×1;0.01uF×1
- 编码器: EC11×1
- 钮子开关: 数量×1
- 接线端子: 2-Pin×1
- IC插座: 40-Pin×1
- 单排插座: 7-Pin×1, 2-Pin×1
- 锂电池: 3.7V Li-ion×1
- 升压模块: 5V升压模块×1
- 下载器: USB-TTL 下载器;
- 万用洞洞板: 一块
§02 电路制作
一、电路设计
1、电路原理图

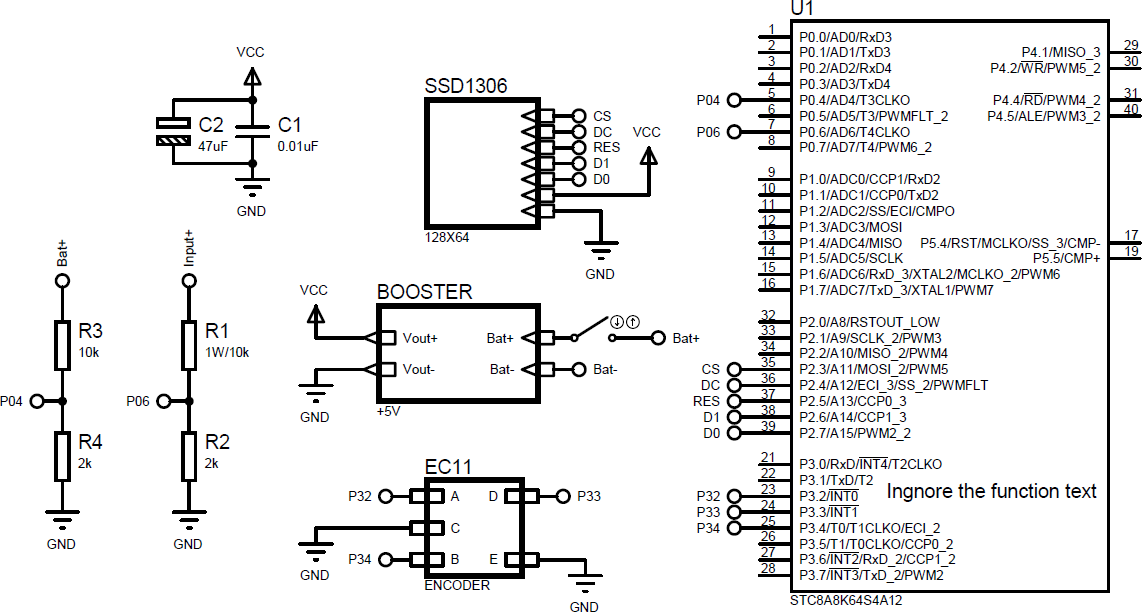

▲ 图2.1.1 原理图

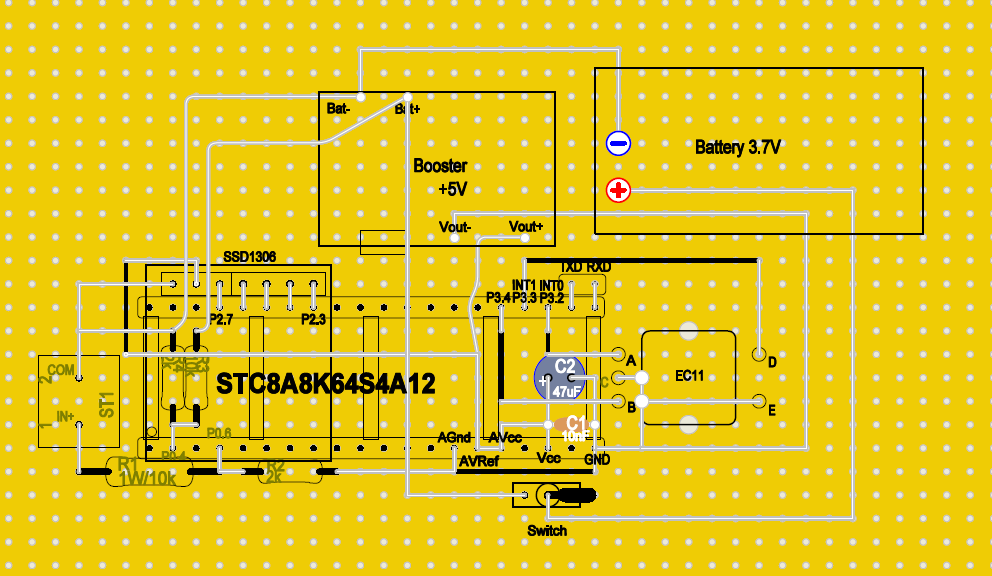

2、电路焊接器件布置图
▲ 图2.1.2 焊接万用板电子元器件布置图
二、焊接与调试
1、电路焊接
在万用洞洞板上焊接制作整个电路板。

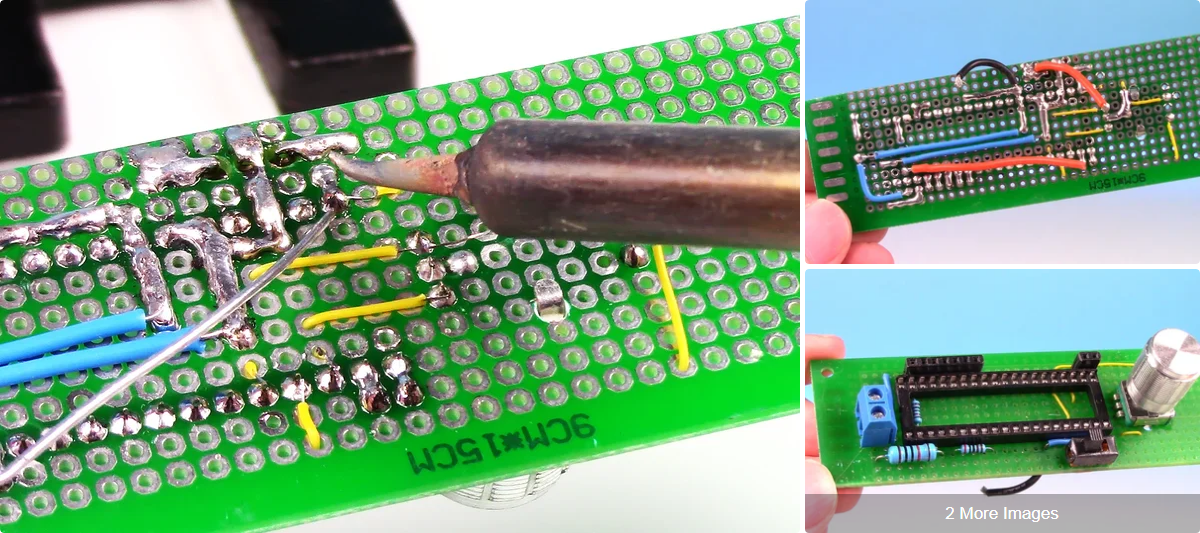

▲ 图2.1.3 电路在洞洞板上的焊接
2、下载程序
STC 单片机的下载地址。 http://www.stcmicro.com/rjxz.html。 使用USB-TTL串口连接器,可以TXD,RXD,GND连接电脑与电路,完成下载。

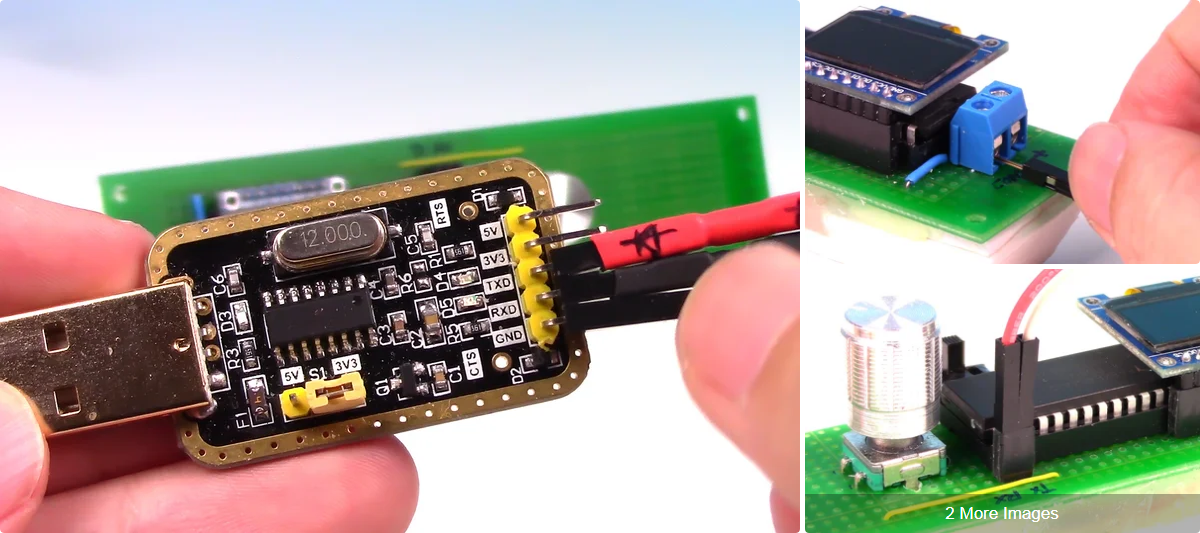

▲ 图2.2.2 利用USB-TTL下载器将程序下载到STC中
3、上电测试
接入锂电池之后,电路便可以工作了。它可以直接用于测量直流电压,或者测试电路中测试点上的电压波形。

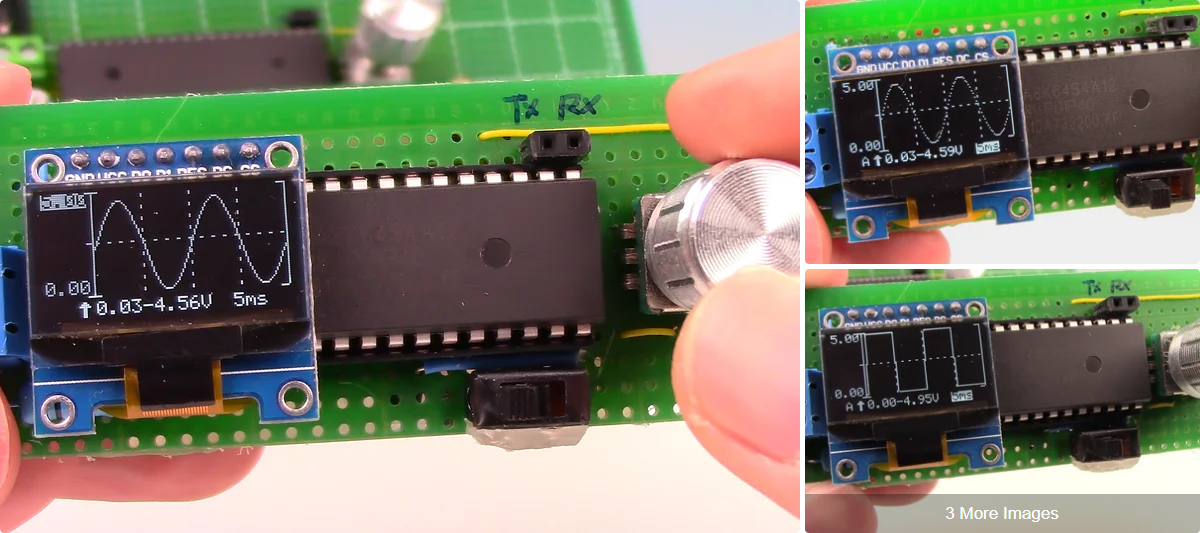

▲ 图2.2.3 上电后便可以看到功能
但是,现在这个版本还存在问题,那就是它无法测量负电压。所有的负电压都显示为0V。

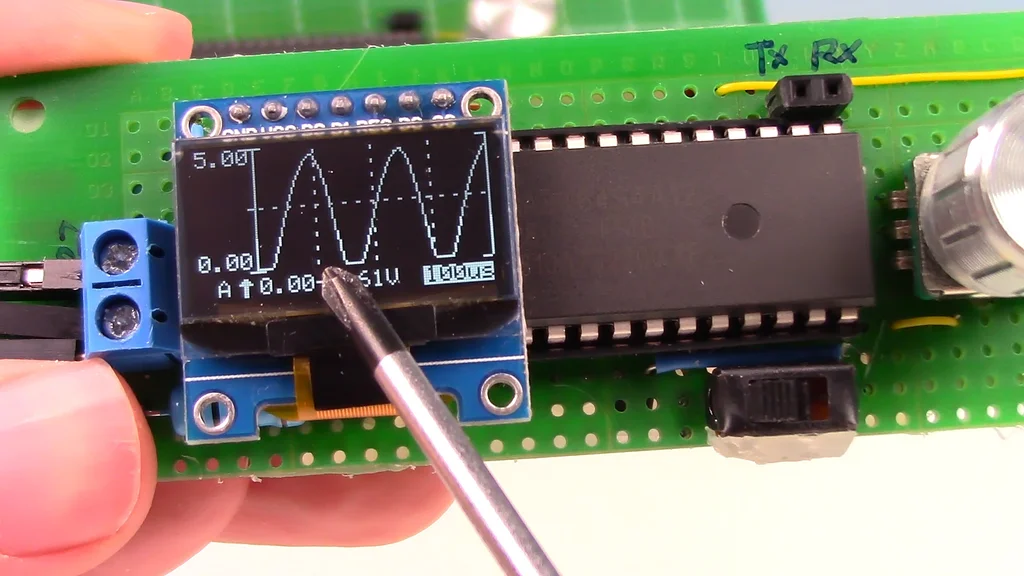

▲ 图2.2.4 测量到负电压,显示为0V
三、其它功能
利用这个小小的电子工具,还可以作为信号发生器,产生一些测试信号用于电路的测试。

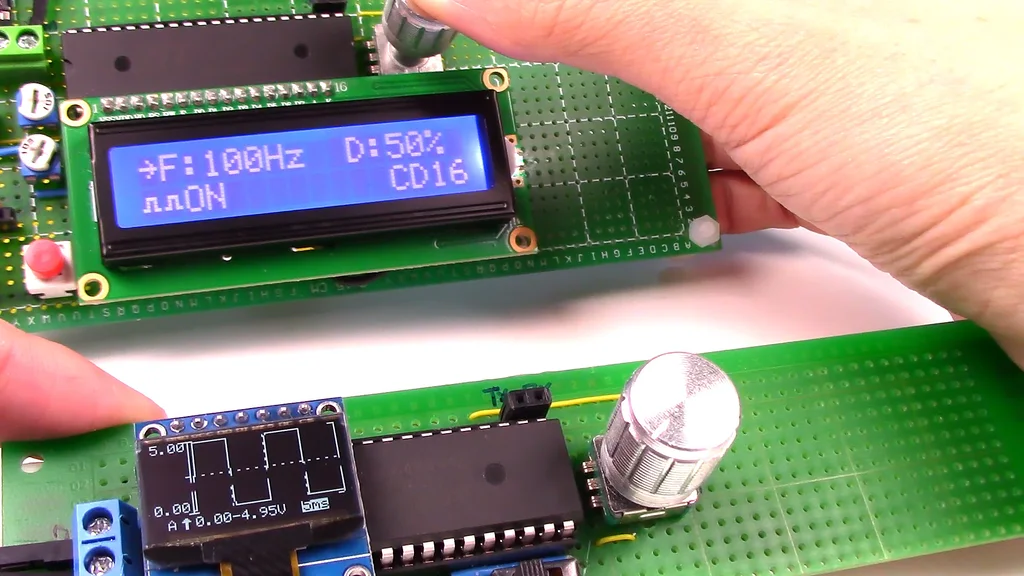

▲ 图2.3.1 信号发生器
下图显示了利用这款小小的Mini DSO所产生的电压波形。

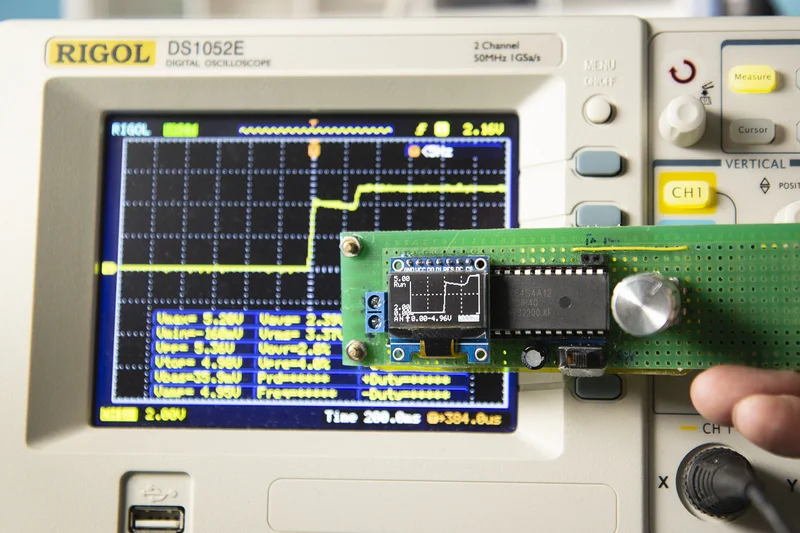

▲ 图2.3.2 产生特殊的信号波形
※ 总 结 ※
本文介绍了 CreativeLau在 Instructables Circuits 上的博文,介绍了它设计制作的基于STC单片机的手持迷你示波器。它可以测量电压,信号波形等,同时也可以产生常见到的电压波形用于电路的测试。
