精密单电源虚拟地芯片 TLE2426
➤ 01简介
在很多单电源电路或者面包板电路实验中，需要为运算放大器提供电源一半的虚拟参考地电源。使用普通的电阻分压和电容滤波可以在建议情况下使用，这款来自TI公司的 TLE2426 可以提供4V-40V范围内的电源中点参考电压，提供输出、输入20mA的电流驱动能力。
今天 TB购买到的TLE2426（￥3.78） 寄送到。

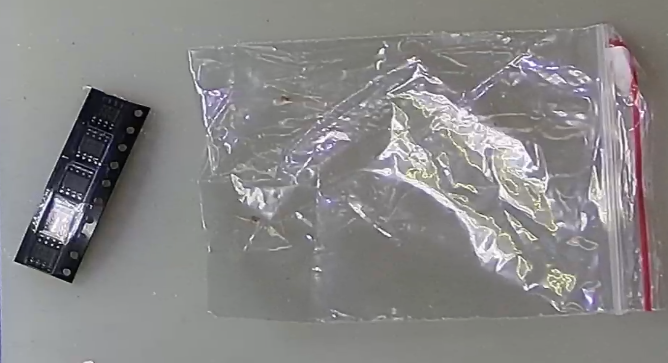

▲ 寄送到的TLE2426芯片

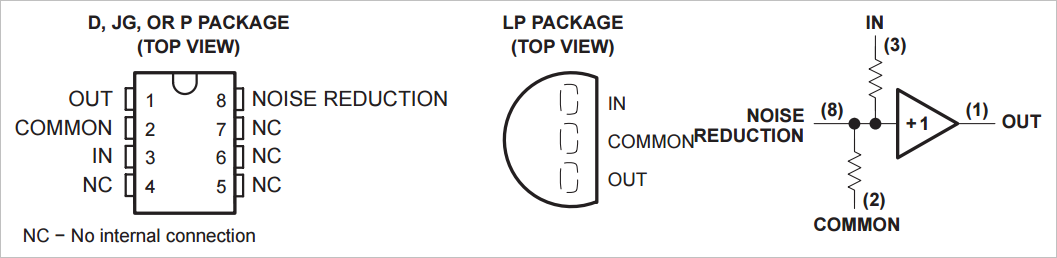

TLE2426的封装定义与功能如下：
▲ TLE2426封装以及使用功能图
➤ 02基本测试

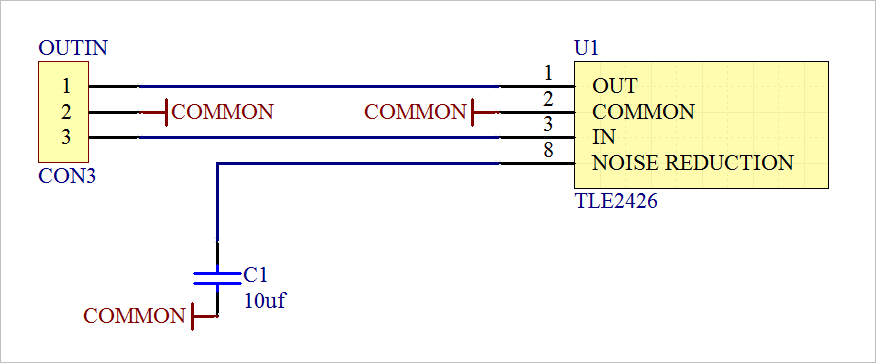

1.设计电路板
AD\Temp\TLE2425PIN.PcbDoc
- 电路元器件：TLE2425。
▲ 时间电路板
制作快速实验电路板。

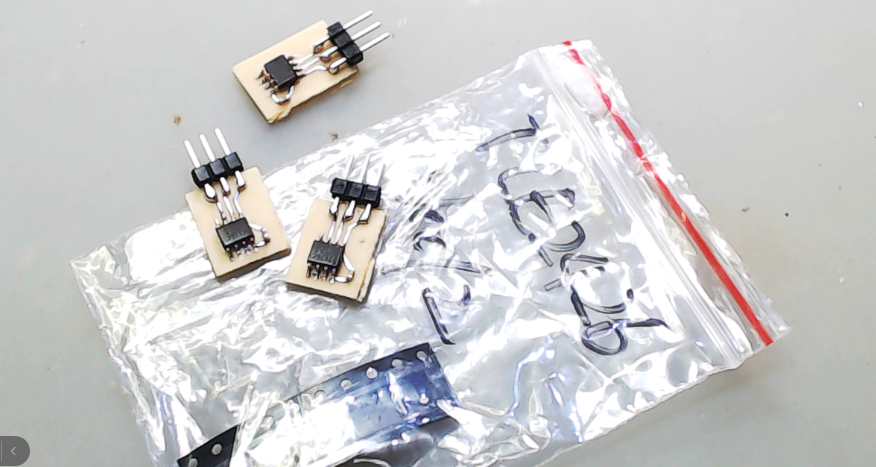

▲ 制作的测试小板
2.基本测试
使用DP1308数控直流电压源提供可调电压，通过FLUKE45测量输入电压，DM3068测量输出电压。

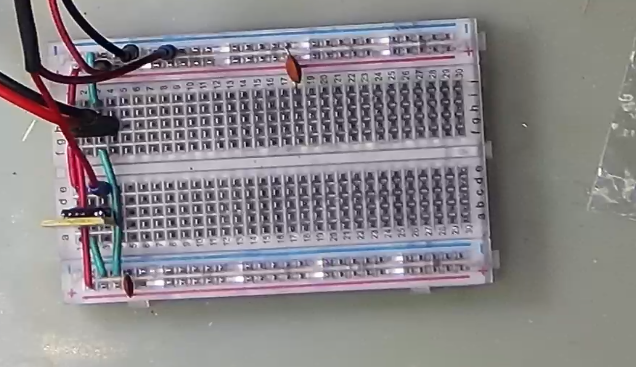

▲ 测试面包板
(1) 输出负载=∞

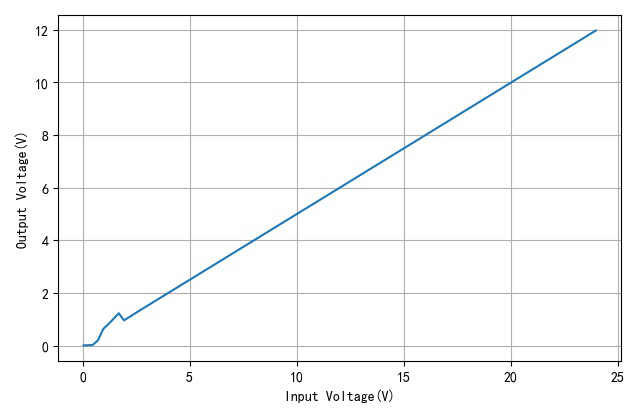

▲ 输入电压与输出电压
可以看到在负载为无穷大的时候，实际上能够开始分为为1/2的时候，电压可以从2V开始。这与数据手册中给定的4V还是有差别的。

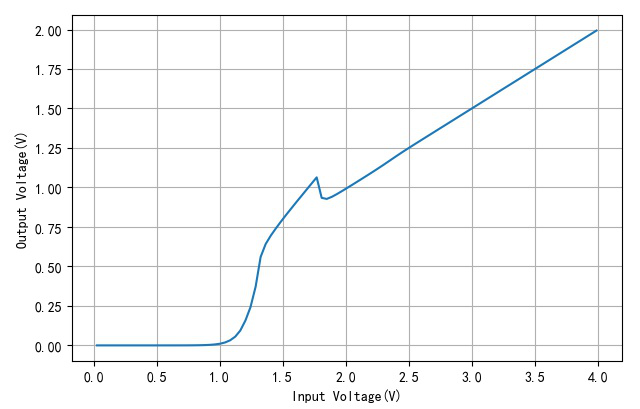

▲ 输入电压与输出电压
(1) 施加负载电阻1.7kΩ
▲ 输入电压与输出电压

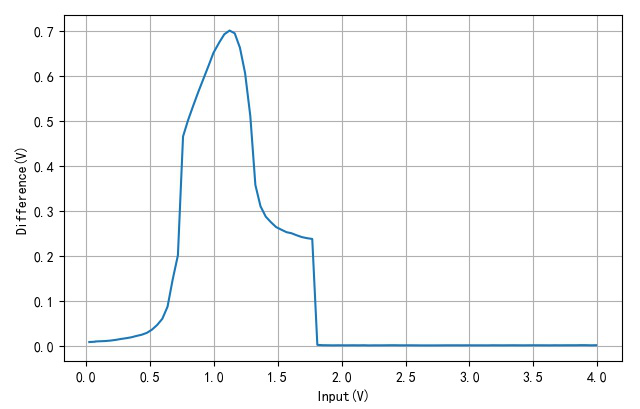

下图给出了负载∞和1.7k之间的电压差。有这个曲线可以证明，实际上TLE2426的工作电压应该从2V开始。
▲ 输入电压与输出电压差
➤ 03性能测试
测量输出电压与输出电压之间的关系。
1.使用电位器4.7kΩ作为负载
| 电流(mA) | 0.5917 | 0.6873 | 0.8696 | 1.0935 | 1.4254 | 2.2959 | 4.1289 | 8.4995 | 15.7530 | 18.2130 | 46.9270 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 电压 | 2.4880 | 2.4880 | 2.4880 | 2.4880 | 2.4880 | 2.4870 | 2.4860 | 2.4830 | 2.4770 | 2.4750 | 0.5725 |

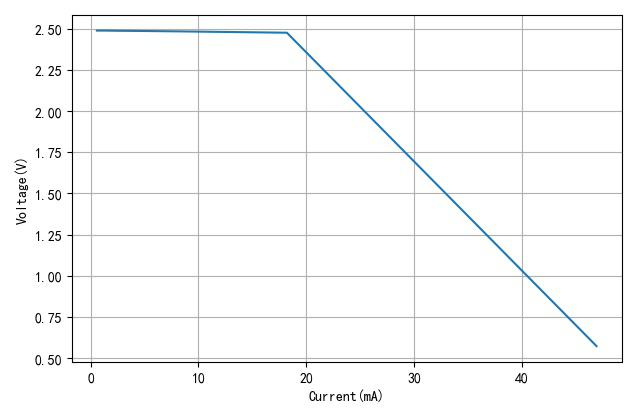

▲ 输出电流与电压
2.使用电位器300欧姆作为负载
| 输出电流(mA) | 7.9607 | 8.4361 | 10.0560 | 14.4500 | 17.2270 | 21.0140 | 26.3060 | 32.0160 | 35.3880 | 38.5010 | 40.7630 | 43.9430 | 46.5260 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 电压 | 2.4790 | 2.4790 | 2.4770 | 2.4710 | 2.4680 | 2.4630 | 2.4550 | 2.2500 | 1.9698 | 1.6844 | 1.4478 | 1.0792 | 0.5883 |

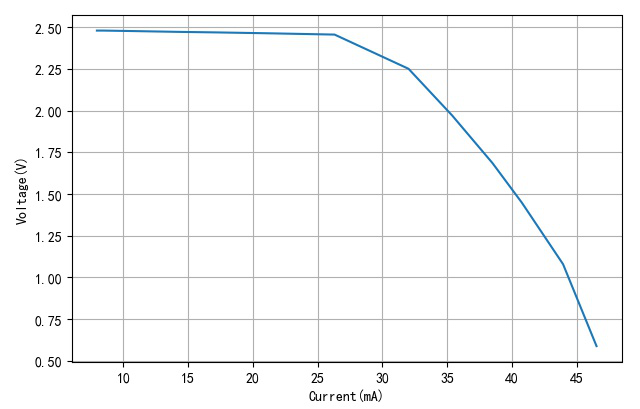

▲ 输出电流与电压
通过25mA之前的数据可以计算出TLE2426在输出25mA电流值钱的答题等效内阻： R 0 = U o u t [ 5 ] − U o u t [ 0 ] I o u t [ 5 ] = 2.479 − 2.463 21.014 × 1 0 − 3 = 0.76 Ω R_0 = {{U_{out} \left[ 5 \right] - U_{out} \left[ 0 \right]} \over {I_{out} \left[ 5 \right]}} = {{2.479 - 2.463} \over {21.014 \times 10^{ - 3} }} = 0.76\Omega R0=Iout[5]Uout[5]−Uout[0]=21.014×10−32.479−2.463=0.76Ω
➤ ※ 结论
测试TLE2426的基本功能。
■ 相关文献链接:
文章来源: zhuoqing.blog.csdn.net，作者：卓晴，版权归原作者所有，如需转载，请联系作者。
原文链接：zhuoqing.blog.csdn.net/article/details/109131024
