➤ 01三端参考电压源

从 TB购买到的LT1004(1.9￥) 原来用于在 电子小帮手电路中的设计原理 的电压源设计。下面购买该器件测试一下相应的特性，将来用于之后的测量电路的设计。

相关的 LT1004数据手册 可以在网络上下载得到。它是以两端器件，虽然有很多封装的形式。

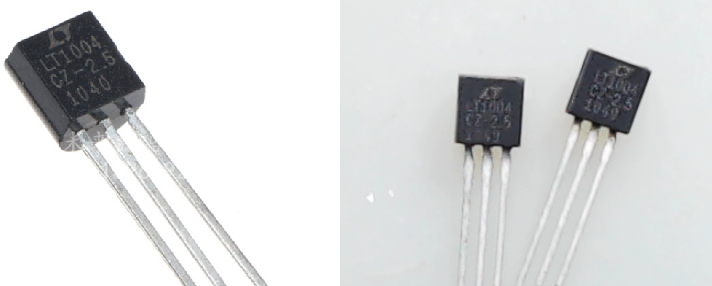

^{▲ LT1004CZ-2.5}

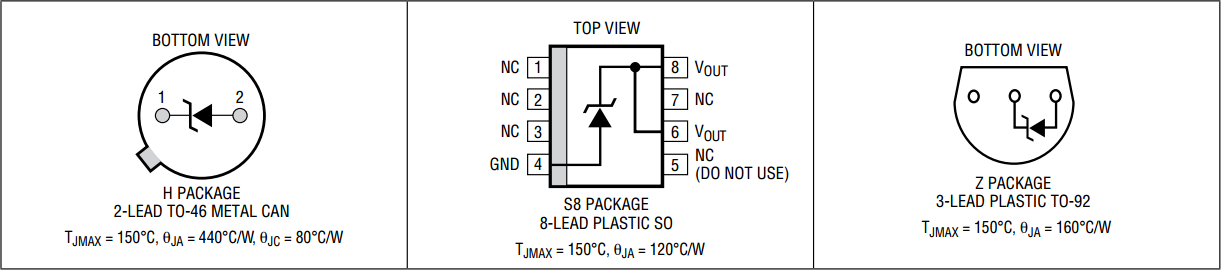

下图给出了几种典型封装的管脚定义：

^{▲ 不同封装形式的LT1004-2.5的管脚定义}

下面通过实验检测一下该器件的主要特性。

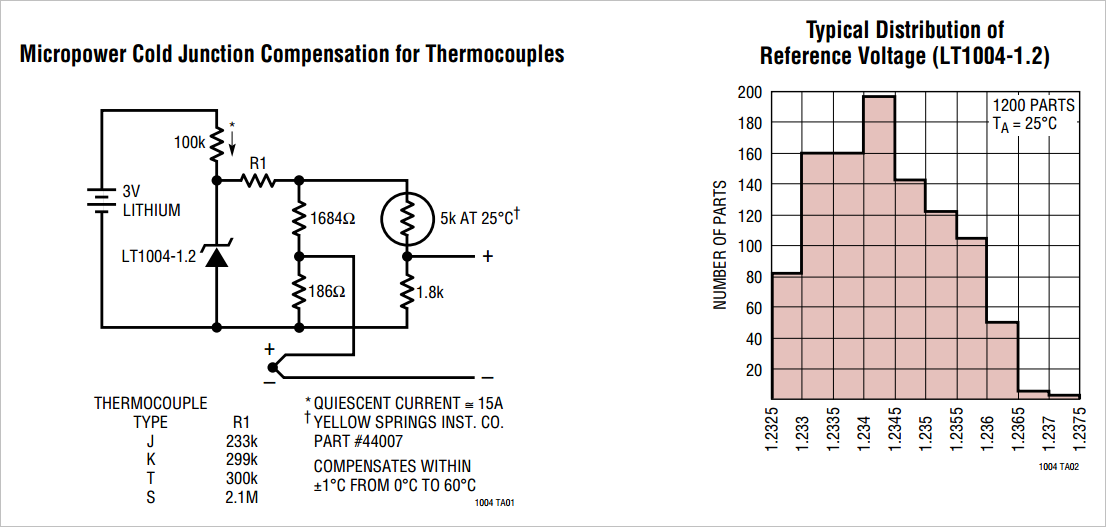

^{▲ 典型的应用与性能分布}

使用万用表可以在管脚2,3之间测量课二极管导通特性。通过这一点可以判断管脚功能的分布。

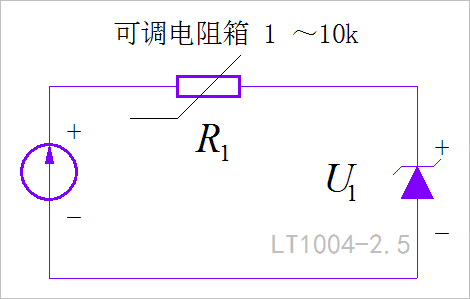

^{▲ 测试电路}

测试过程中 R1=1.4kΩ。

Volt	2.494400	2.494200	2.494800	2.498300	2.512900	2.501200	2.503600	2.513700

最大值与最小值之间的差别： 29.5mV

在测试过程中，在购买到的10个器件中，有一个管脚损坏，有一个始终稳压为5V。其余八个可以测量到正常的2.5V的稳压。

下面从R1的电阻从500欧姆开始，每步增加1k欧姆，对应的电压变化：

Volt	2.514300	2.513000	2.512700	2.512600	2.512600	2.512500	2.512400	2.512400	2.512400	2.512400

下面是R1电阻从100欧姆变化到900欧姆的。

Volt	2.520900	2.516800	2.515400	2.514700	2.514300	2.513800	2.513700	2.513500	2.513400	2.513500

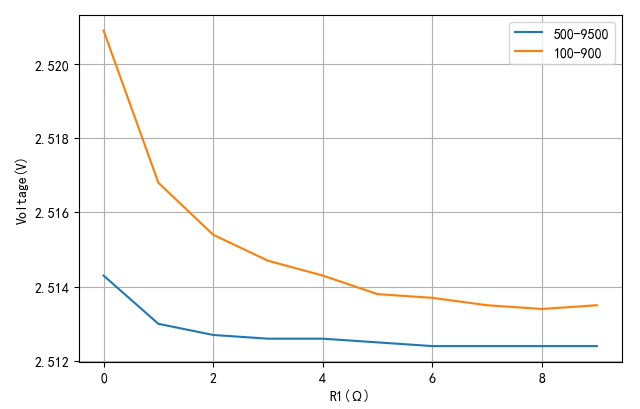

^{▲ 偏置电阻变化对于稳压的影响}

通过对于购买到的LT1004-2.5参考电源的测试，了解到该芯片器件的一些基本特性。

^{▲ 器件存放的小盒子}
