简 介：

关键词： OLED，光敏电阻

§01 OLED

一、OLED基本信息

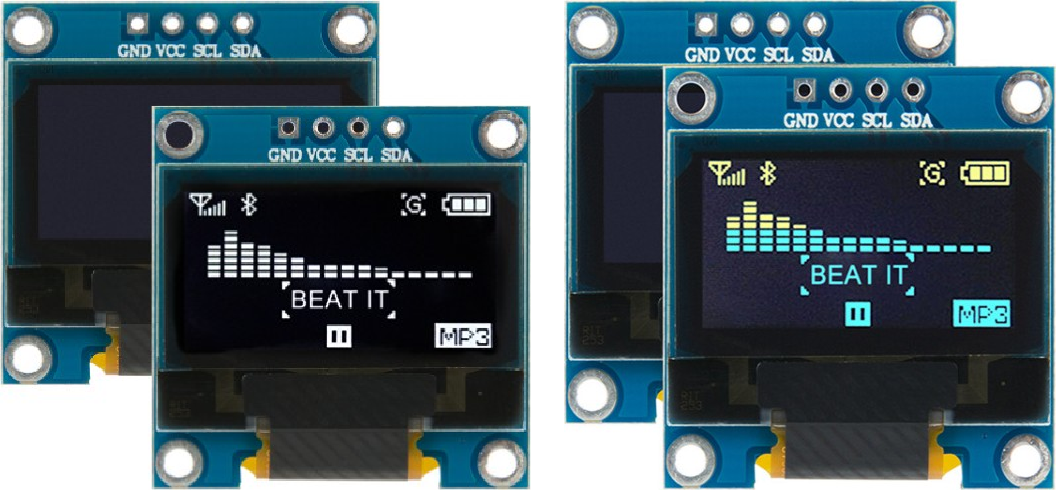

  今天到货的 0.96寸oled屏12864液晶显示屏模块ssd1306串口并口i2c接口4针模组 ，用于一个可控的不同位置的点光源，也就是改变光点的空间相位。

OLED参数：

型号：GME12864-11
尺寸：0.96‘’， 4P
颜色：白色、White
批次：11123
接口：IIC， SSD1306

1、规格参数

2、接口

二、测试OLED

  使用 他花了一个月，使用MicroPython将自己装进OLED里面 对于OLED操作的I2C的函数，可以设定OLED上任意光点。

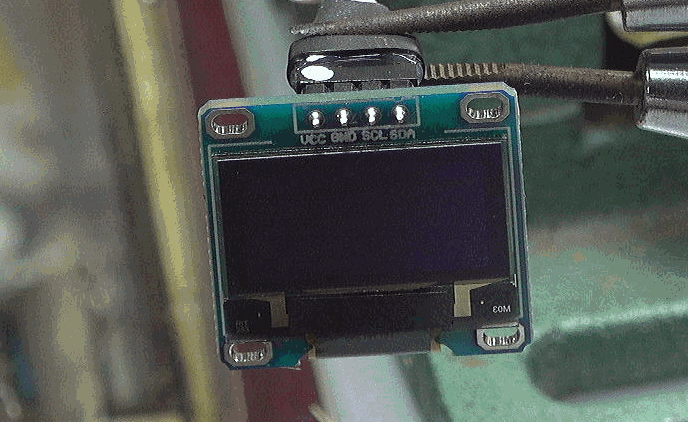

1、初步测试

from machine                import Pin,SoftI2C
import utime

import i2coled

scl = Pin('PA0')
sda = Pin('PA1')
i2c = SoftI2C(scl, sda, freq=400000)

oled = i2coled.SSD1306_I2C(128, 64, i2c, addr=0x3c)

oled.fill(0xff)
oled.show()

print("Test OLED.")

while True:
    oled.fill(0xff)
    oled.show()
    utime.sleep_ms(250)
    oled.fill(0x0)
    oled.show()
    utime.sleep_ms(250)






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23


2、OLED发光特性

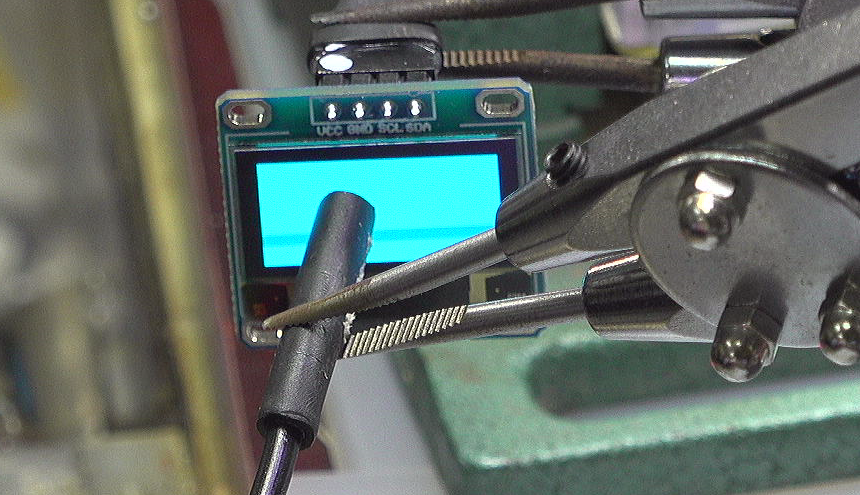

  通过 SP-45ML光电二极管放大电路设计 测量OLED发光动态特性。根据 SP-45ML光电二极管放大电路及其动态特性 的频率带宽大于25kHz。

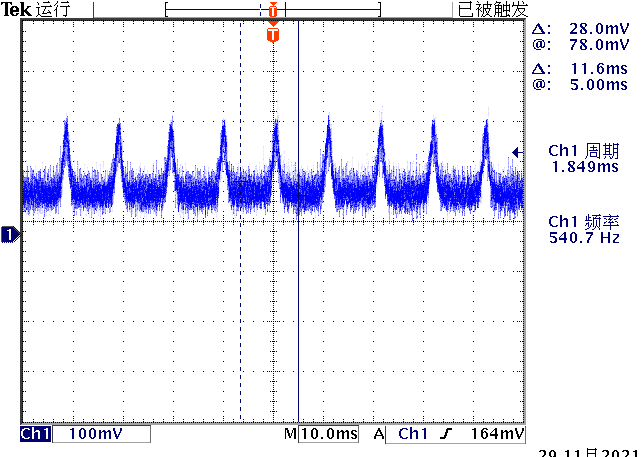

  测量OLED的的光强变化为100Hz，动态扫描过程。

§02 光敏电阻

一、光敏电阻

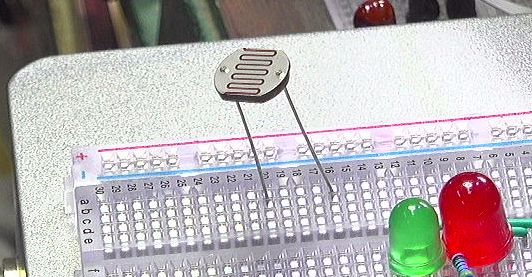

  下面是光敏电阻，用其测量OLED发送的光强以及它们的空间位置。

1、初步测试

  测量LED发光个数与电阻阻值之间的关系。

  使用光敏电阻的对准OLED中中心，点亮中间不同数量的点，测量对应的电阻变化。
