测量音叉153kHz谐振器的幅频特性
▌01 音叉谐振器
1.测量背景
在通常所使用用于振荡器的晶体,为了获得获得低频可以使用音叉谐振器。在 第十六届全国大学智能汽车竞赛竞速比赛 中存在节能信标组。该组别使用到的信标可以同时发送红光、红外、无线导航信号。其中无线导航信号是利用的无线充电电磁信号。它的频率为150kHz。
为了能够对150kHz的无线导航信号进行有效放大,需要使用选频电路。是否这种音叉谐振器可以应用呢?因此需对于该谐振器的频率特性进行测量。

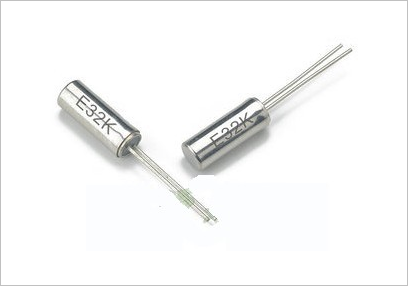

▲ 音叉谐振器

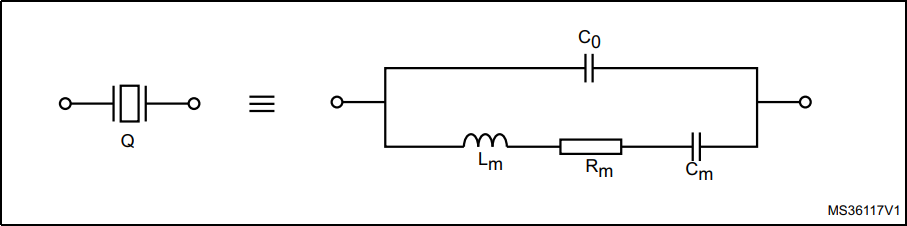

根据 ST公司的OscillatorDesignGuideforSTM8AF、STM32 MCU 中,介绍了晶体谐振器的参数可以有以下图简单表示。其中
- C0 : 并联电容,也称承载电容,或者电极对应的电容。
- Lm:运动等效电感;对应晶体质量。
- Rm:运动等效电阻;对应运动能量损失;
- Cm:运动等效电容,对应晶体的形变弹性
▲ 晶体谐振器的等效电枢
晶体的阻抗为:
Z = j ω ⋅ ω 2 L m C m − 1 ( C 0 + C m ) − ω 2 L m C m C 0 Z = {j \over \omega } \cdot {{\omega ^2 L_m C_m - 1} \over {\left( {C_0 + C_m } \right) - \omega ^2 L_m C_m C_0 }} Z=ωj⋅(C0+Cm)−ω2LmCmC0ω2LmCm−1
▲ 晶体阻抗与频率之间的关系
2.测量方法综述
在 How to Measure a Quarts Crystal 由 Brian Straup 给出了测试晶体谐振器方案。
- 电路参数:
-
输入阻抗12.5Ω
使用3dB衬垫来进行阻抗匹配
宽带4:1 铁氧体变压器: 4:1, #28WW, 14T : 2T
▲ DUT Schematic

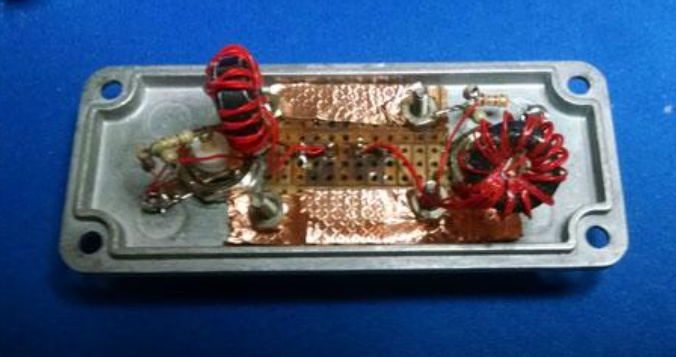

▲ DUT测量电路实际电路
▌02 测量晶体初步方案
1.测量方案
使用DG1062输出不同频率的正弦波,施加在晶体与电阻上,测量在电阻上的交流电压。
▲ 测试的原理图
2.测试数据
(1)负载电阻R1=100kΩ
在负载电路等于100kΩ的情况下,测试所得到的输出电压与频率之间的关系。

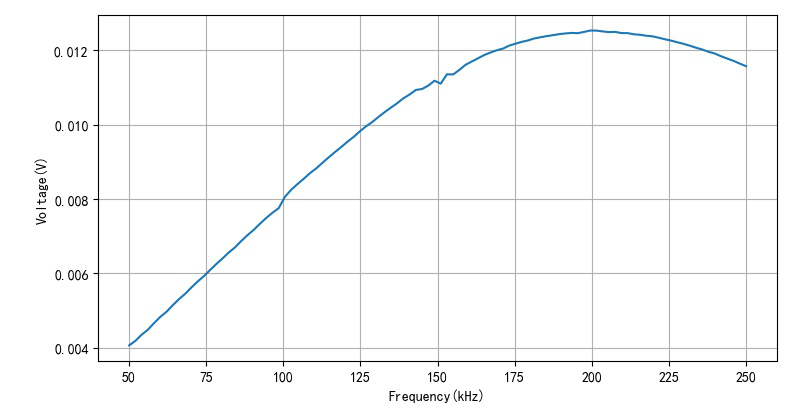

▲ 不同频率输出电压
(2)负载电阻R1=1kΩ
负载电阻R1=1kΩ的情况下,输出电压与不同频率之间的关系。

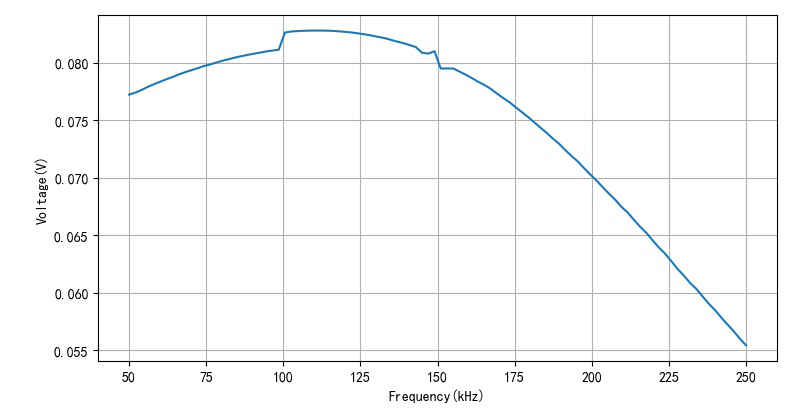

▲ 不同频率对应的输出电压
前面的测试关系反映了直接测试无法反应该谐振器的特性。
3.测试结论
通过上面测试的结果曲线来看,是无法测量获取得到正确的音叉频率特性的。主要原因:
- 由于负载串接阻抗远远大于晶体等效的阻抗,所以整个晶体的Q值变得非常小,使得谐振特性消失。
- 需要根据How to Measure a Quarts Crystal给出的阻抗匹配方案,使得晶体的输入,输出对应的网络的阻抗在12.5Ω,这样可以获得更好的测量结果;
- 需要借助于DSA815 频谱仪帮助测量对应的频率关系。
▌03 阻抗匹配测量网络
1.测量电路制作
利用 粘贴铜箔简易实验电路制作 制作实验电路。

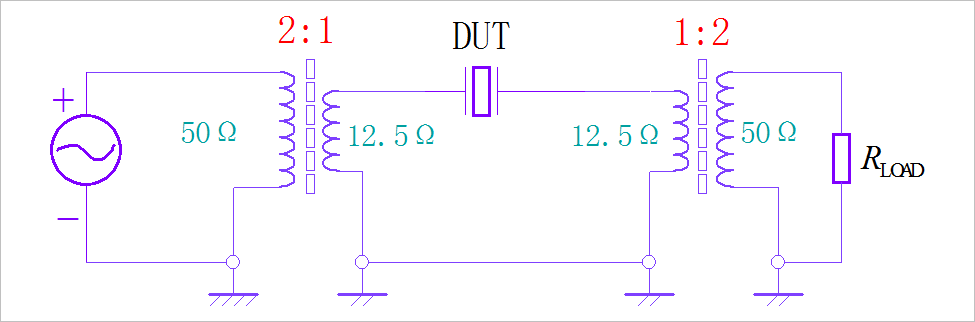

▲ 匹配网络电路示意图
2.互感制作
(1)成品电感
在测量电路中存在两个1:2的互感器,进行阻抗变化。下面两个是在原来应用在 无线节能信标调试说明-2021-3-3 的LCC的串联电感。它的电感量为: 4.56 μ H 4.56\mu H 4.56μH。在 f 0 = 150 k H z f_0 = 150kHz f0=150kHz下,对应的感抗为: X L = 2 π f 0 L = 4.3 Ω X_L = 2\pi f_0 L = 4.3\Omega XL=2πf0L=4.3Ω。相对于信号源的内阻50Ω,它太低了。
▲ 应用于无线充电中的电感

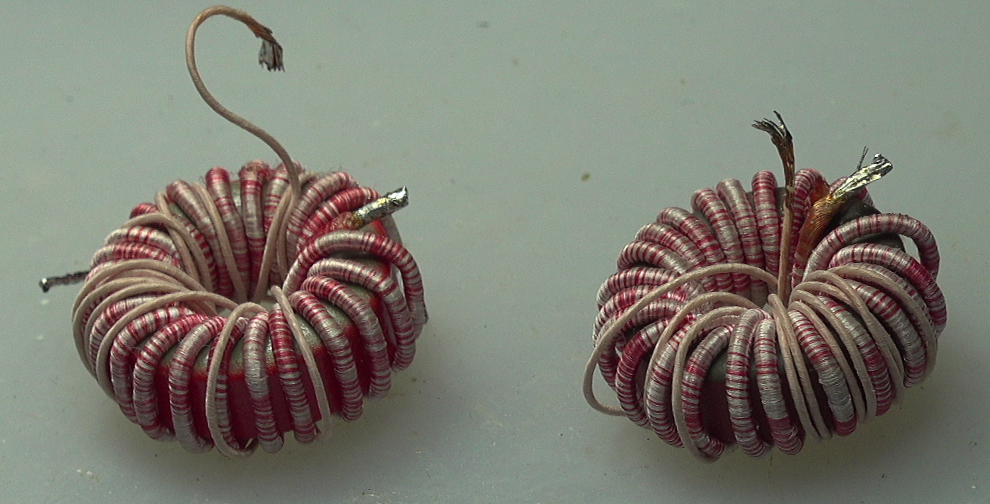

下面是两个 用于电流滤波的扼流圈,它们的电感分别是:
- 扼流圈的电感:
-
扼流圈1: L 1 = 129.8 μ H L_1 = 129.8\mu H L1=129.8μH
扼流圈2: L 2 = 51.89 μ H L_2 = 51.89\mu H L2=51.89μH 扼流圈在 f 0 = 150 k H z f_0 = 150kHz f0=150kHz感抗:
-
扼流圈1: X 1 = 122.3 Ω X_1 = 122.3\Omega X1=122.3Ω
扼流圈2: X 1 = 48.9 Ω X_1 = 48.9\Omega X1=48.9Ω

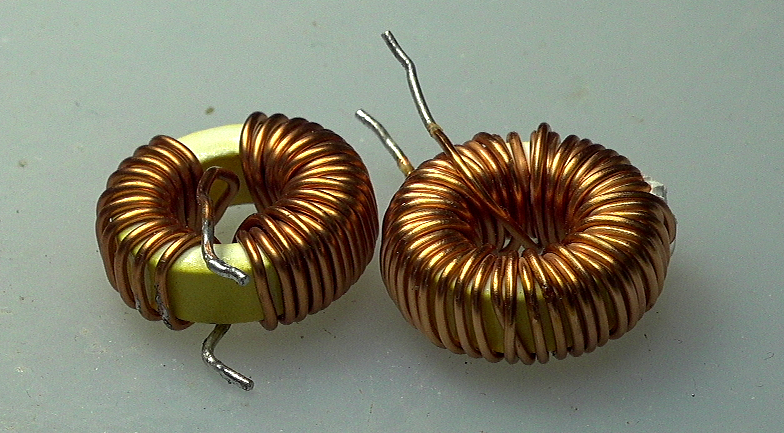

▲ 扼流圈电感
(2)绕制电感
使用下面铁氧体工字型磁芯绕制互感器。
下面是通过60匝绕制,对应的电感大约是200uH。使用60匝作为副边,再绕制120匝作为原边。
▲ 用于绕制电感的工字型骨架
- 互感器的参数:
-
原边电感参数:L1=589uH;R1s=1.27Ω
副边参数:L2=200uH,R2s=0.54Ω 互感器的参数:
-
原边电感参数:L1=641uH;R1s=1.17Ω
副边参数:L2=204uH,R2s=0.67Ω
3.实验电路
下面是制作的测试电路。使用DSA815进行扫描。
【Ⅰ.实验电路】

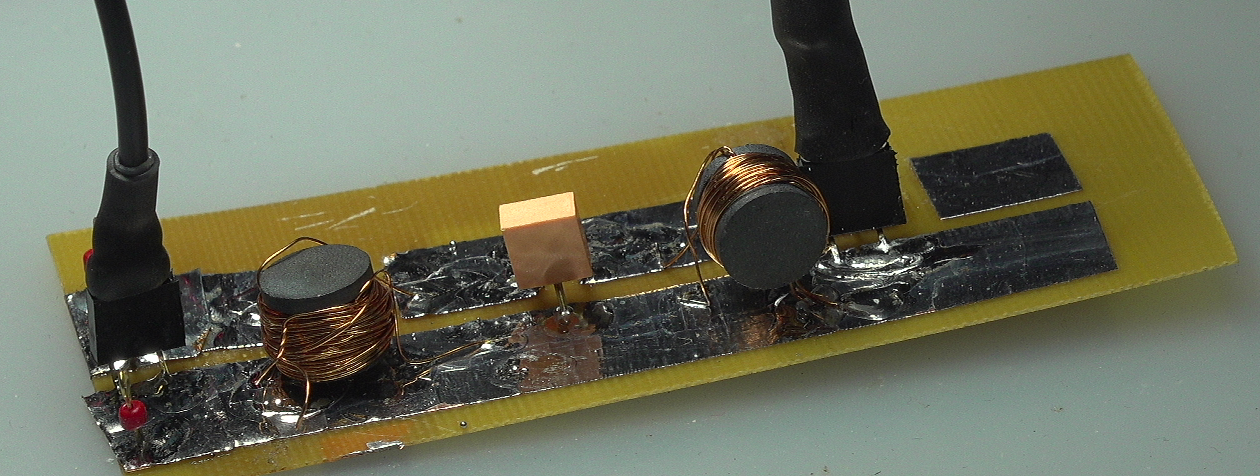

▲ 测试电路板
【Ⅱ.扫描结果】
▲ 扫频的结果
4.测量其它一些器件
(1)测量465kHz滤波器
▲ 测量的电路

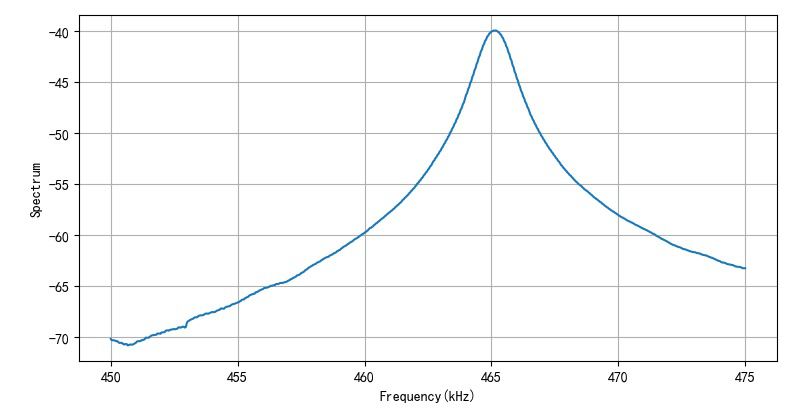

▲ 465kHz的幅频特性
(2)450kHz谐振器

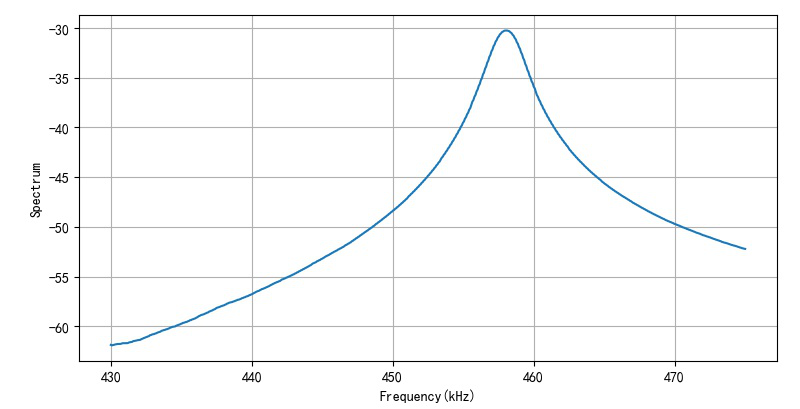

▲ 450kHz谐振器的幅频特性
3不加耦合变压器
▲ 对于465kHz,不加输出变压器
▲ 对于465kHz,不加变压器
由于输出功率为-20dBm,因此,通过上面不加变压器测试过程中,在谐振频率处,谐振器的插入损耗为10dB。
▌实验结论
前面测试仍然没有获得合理的音叉谐振器的频率特性。
即使增加了阻抗变换的阻抗变压器,仍然没有获得关于音叉谐振器的幅频特性。
对于普通AM收音机的中频滤波器(465kHz, 450kHz)进行测量测试。它具有-10dB的插入损耗。
▲ 陶瓷谐振器的内部结构
■ 相关文献链接:
- 第十六届全国大学智能汽车竞赛竞速比赛规则
- ST公司的OscillatorDesignGuideforSTM8AF、STM32 MCU
- How to Measure a Quarts Crystal
- 音叉晶体振荡器-32.768Hz
▓ 读取DSA815的程序
#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY -- by Dr. ZhuoQing 2021-04-25
#
# Note:
#============================================================
from headm import *
from tsmodule.tsvisa import *
dsa815open()
y = dsa815read()
x = linspace(430, 475, len(y))
plt.plot(x, y)
plt.xlabel("Frequency(kHz)")
plt.ylabel("Spectrum")
plt.grid(True)
plt.tight_layout()
plt.show()
#------------------------------------------------------------
# END OF FILE : TEST1.PY
#============================================================
