▌01 黄金色LED灯带

本来是在前几天在TB购买的 2835双排金黄光灯带 (￥4.05×2=8.04），它同样是 为了替代传统的感应线圈 用于 全国大学生智能车竞赛 中车模运行时间测量车模通过传感器。只是它比起 前几天购买到的LED灯带 晚到了几天，所以今天它才到达我的手边。

1.基本分析

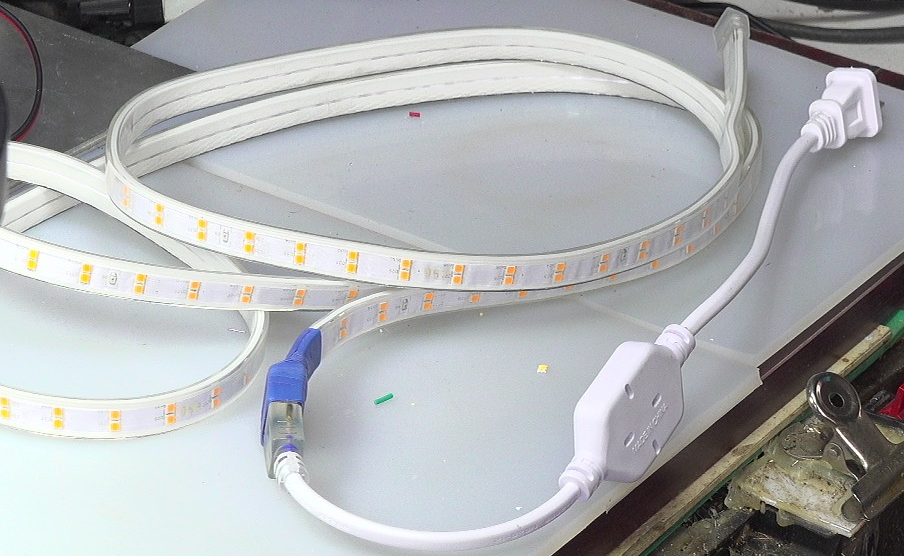

（1）基本结构

灯带包括有电源插头，电源变换，接头以及灯带（长度大约为2米）。

灯带宽度为12mm，其中发光LED导体的宽度为 8mm。

（2）接头结构

灯带与电源之间的结构非常简单。如下图所示：

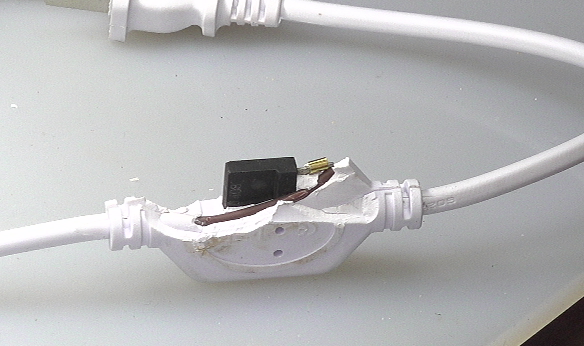

（3）整流模块

在电源插头与灯带之间存在一个整流桥，将220V的交流电转换成脉动直流电。

2.灯带结构

灯带存在两大节。猜测他们是并联在一起。

每节灯带都存在一组LED，电阻的串联。它们在施加的220V全桥整流（平均直流电压：$220\cdot \sqrt{2}\cdot 2/\pi =198.1V$）驱动下发光。

为了完整的保持灯带的功能，以便将来应用，所以对于塑料密封的灯带就不再进行拆解分析了。

※ 测试结果 ※

对于一款220V的金黄色LED灯带进行结构分析。从它的结构上来看， 基本上对应用在车模通过检测无法应用。

初步分析，它的金黄色的来源还是基于它的分装材料的黄色，而不是LED发光灯芯就发送黄色，而是发送白色。
