➤ 01四旋翼上的机械陀螺仪

在一款四旋翼控制器上有一个机械陀螺仪。下面对其进行机械拆卸分析。

^{▲ 机械陀螺仪}

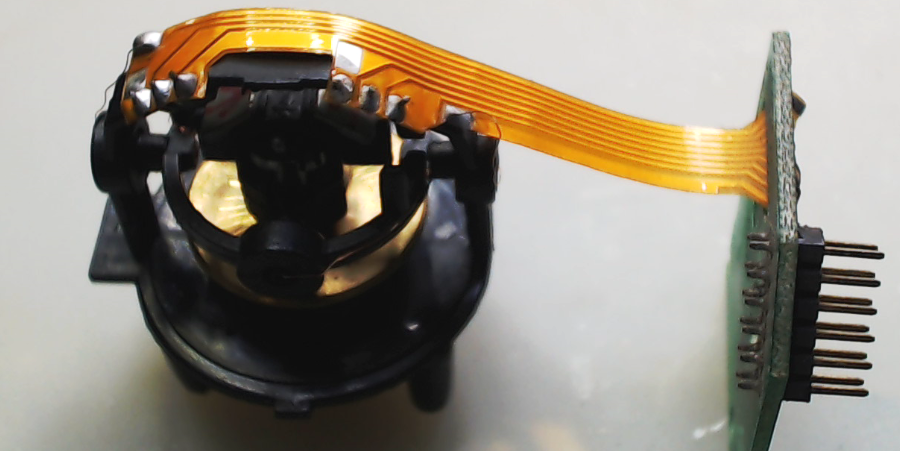

^{▲ 去掉外壳之后显示的内部结构}

观察机械陀螺上的部件其中包括有：

^{▲ 观察机械陀螺的内部结构}

为了便于测试对机械陀螺性能进行测试，对于其中的部件通过扁平电缆引出。

扁平电缆包括八个引线，它们的定义为：

PIN1	PIN2	PIN3	PIN4	PIN5	PIN6	PIN7	PIN8
MOTOR+	VCC1	GND1	HALL1	VCC2	GND2	HALL2	MOTOR-

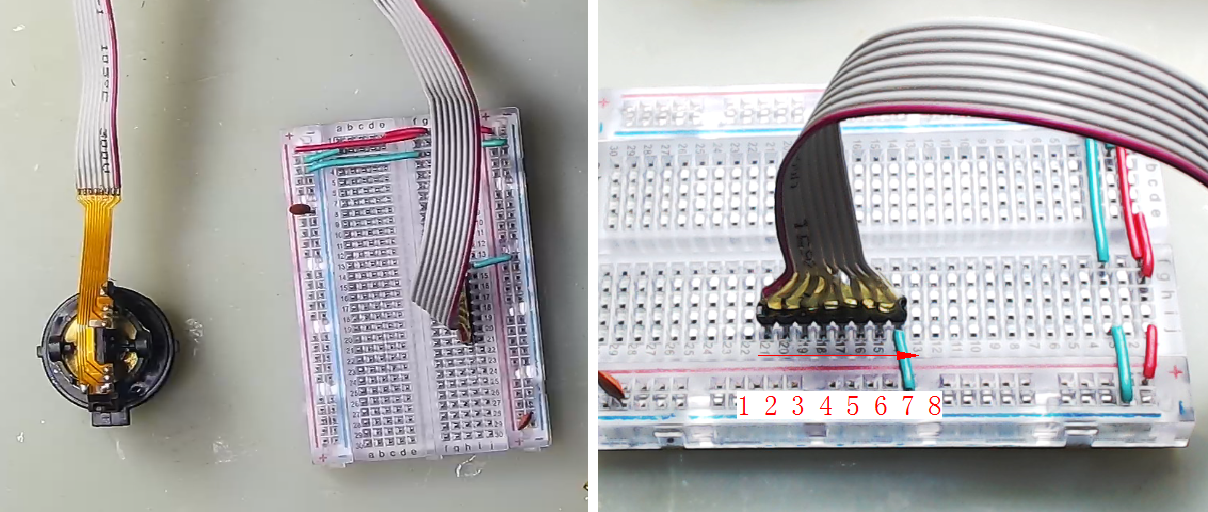

^{▲ 实验接口}

对质量铜盘驱动电机使用+5V驱动。驱动电流大约是125mA。启动电流在300mA。

^{▲ 质量铜块旋转}

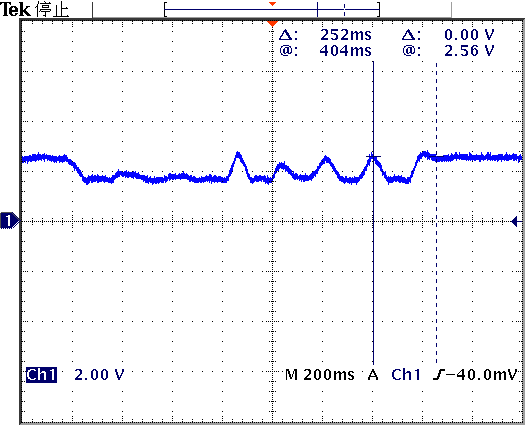

下图显示了HALL输出的波形。

^{▲ 外框架输出波形}

通过对拆至一款四旋翼上的机械陀螺仪，了解了它的基本结构和工作原理。测试了它的运作方式和输出信号。
