简 介： 我个人觉得新的灯不显示发射功率这一点确实有点离谱。我们现在测量也跟盲人摸大象一样。我们摸出来的结果大概就是:如同火中取栗会把手烫的直哆嗦一样，发射器强大的功率也会把ADC的输入搞的直哆嗦，抖动很严重，包括我们看到龙邱的视频中电压抖动也很厉害。

关键词： 无线充电，噪声，节能

  卓大好，我想问一下 这篇文章 （即 FZ35恒流电子负载检测测试 ）得出了什么结论？ 是杭电测的有问题？还是灯有问题？

  我个人觉得新的灯不显示发射功率这一点确实有点离谱。我们现在测量也跟盲人摸大象一样。我们摸出来的结果大概就是:如同火中取栗会把手烫的直哆嗦一样，发射器强大的功率也会把ADC的输入搞的直哆嗦，抖动很严重，包括我们看到龙邱的视频中电压抖动也很厉害。

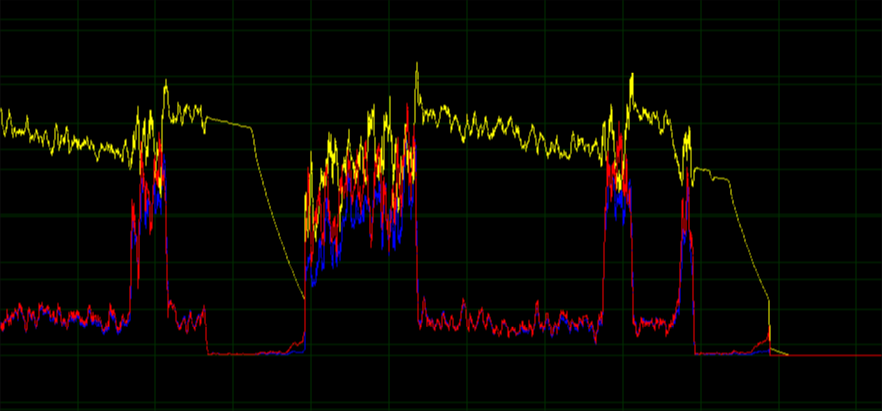

  上图是在充电线圈上TC264传回来的电压(黄)和电流(红)。

  我们的测量电路，在磁场中电压抖动有3V之多。我们使用某些操作搞了一同后，抖动才得到明显抑制。而且我们一开始选择了一款霍尔芯片测电流，直接被干趴下了，数据飘得离谱，询问厂家后发现，该传感器没有设计在磁场下的抗干扰措施，因此我大胆猜想，如果测量仪器不合适，或者数测量方法不正确可能得到很离谱的数据.

  我们最恶劣的时候，即便用直流电全部校准完，不装线圈，用电压乘电流都测出过在0到40W之间疯狂跳动的功率。

  节能信标车补电演示-CSDN直播

▌02 补充实验

1.补充实验的目的

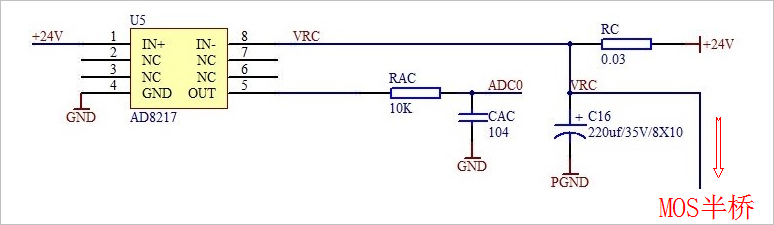

  实际上， 在博文 关于无线节能组无线电能输出功率测量 中，由龙邱公司在进行测补充测试实验中，也发现了 信标节能电路模块第二版本调试-无线充电-2021-3-21 信标无线发送模块在不同的输出电压下，对应的发送限定功率也不同。根据 无线信标功能调试-2021-3-9-输出功率恒定限制 介绍可知，无线电能发送的功率限制是通过采样电阻，然后在经过AD8217上端采用电阻放大IC进行20倍放大之后，再由MCU控制输出MOS半桥的占空比来控制输出电压，实现功率限制。

  所以，通过验证在高强度的高频电磁场中是如何影响电流、电压采集，对于了解一部分器件的性能，改进电路稳定性具有重要的意义。

2.实验种类

（1）测试HALL电流传感器

  测试在4月24日测试的 ACS712模块 ACS712ELCTR-05A电流传感器模块 高高频磁场中的特性；

  在2021-05-01进行 测试在强电磁场下基于HALL的电流传感器 ACS712-5A是否会有到影响？ 相关测实验研究测试，可以发现，无线充电发送线圈的高频强磁场对于ASC712的影响只是在输出信号上叠加了高频干扰，可以通过低通滤波器对其进行消除。

（2）测试电子负载

  使用电子负载来测试显示的功率是否会受到高频脉冲电流的影响。

  对于电子负载（FZ35）的特性测量，可以参见在2021-05-02所做的实验： 测试电子负载用于无线充电系统的功能和精度 。

※ 实验总结 ※

  通过上述实验，可以得到以下结论：

• 疯狂的跳动结果本身来自于高频无线电能传输过程中的强干扰，噪声传感器以及ADC读取过程所产生的随机噪声。可以通过相应的平滑滤波有效抑制这种跳动的结果；
• FZ35作为电子负载测试无线充电过程数据是可靠的。

  ■ 相关文献链接:

• FZ35恒流电子负载检测测试
• 节能信标车补电演示-CSDN直播
• 关于无线节能组无线电能输出功率测量
• 信标节能电路模块第二版本调试-无线充电-2021-3-21
• 无线信标功能调试-2021-3-9-输出功率恒定限制
• ACS712模块 ACS712ELCTR-05A电流传感器模块
• 测试电子负载用于无线充电系统的功能和精度
• 测试在强电磁场下基于HALL的电流传感器 ACS712-5A是否会有到影响？
