tsinghuazhuoqing 发表于 2021/12/25 23:49:06 2021/12/25
【摘要】 简 介: 用了舵机带动红外发光二极管转动,使用光电三极管测量红外光强随着角度变化曲线。通过测试的曲线可以对比不同红外发光二极管发光强度的发散角度。外部带有透明外壳的发光二极管,前端有半球透镜具有...

简 介: 用了舵机带动红外发光二极管转动,使用光电三极管测量红外光强随着角度变化曲线。通过测试的曲线可以对比不同红外发光二极管发光强度的发散角度。外部带有透明外壳的发光二极管,前端有半球透镜具有窄的发光分布角度,比如ITR9909。对于ITR8307 没有透镜的发光二极管则具有更宽的发光角度。

关键词 红外发光二极管发光角度

红外发送管
文章目录
红外发送管方向特性
ITR8307
ITR9909
测量发光强度
测量方法
测量数据
测试结论



§01 外发送管


  前面测试 ITR8307 以及 ITR9909 反射光电管特性的时候,为了能够更好地利用红外发送管测量,需要对于这样的发射管的空间特性进行测量。

一、红外发送管方向特性

  根据 ITR8307数据手册 以及 ITR9909 数据手册 可以查阅这两种漫反射发送红外光相对强度的分布。

1、ITR8307

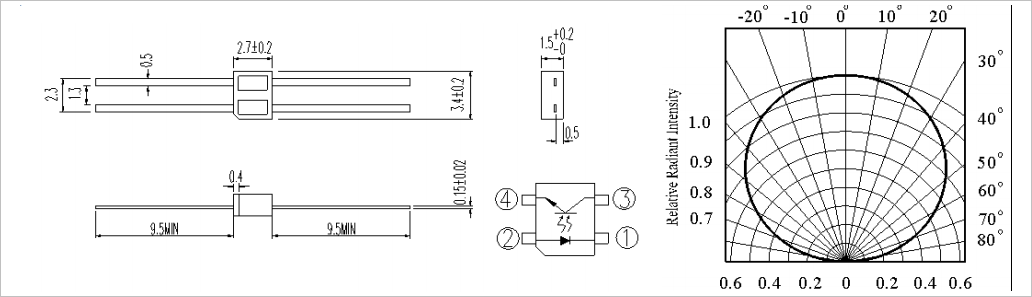

▲ 图1.1 ITR8307相对发送光强

▲ 图1.1 ITR8307相对发送光强

1、ITR9909

▲ 图1.2 ITR9909 相对发送光强

▲ 图1.2 ITR9909 相对发送光强

二、测量发光强度

1、测量方法

  利用ITR9909的光电三极管来测量红外光强。输出的电压利用ESP32ADC进行测量。

▲ 图1.2.1 测量电路

▲ 图1.2.1 测量电路

▲ 图1.2.1.0.0 测量光强ITR8307光电三极管

▲ 图1.2.1.0.0 测量光强ITR8307光电三极管

▲ 图1.2.1.0  测量实验电路板

▲ 图1.2.1.0 测量实验电路板

2、测量数据

(1) 普通红外发光管

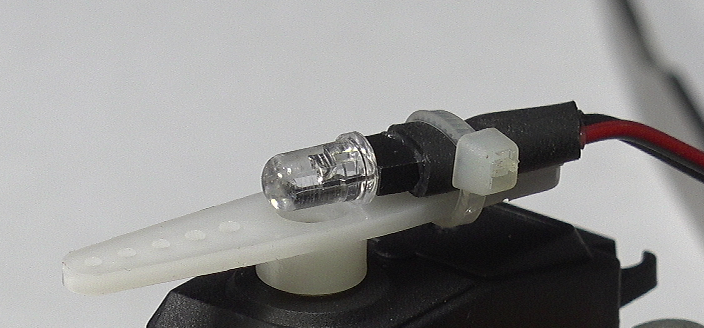

▲ 图2.1.1.0 红外发光二极管

▲ 图2.1.1.0 红外发光二极管

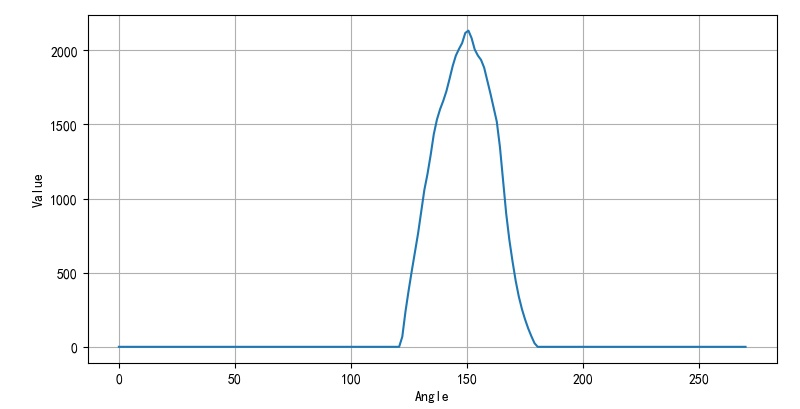

▲ 图2.1.1 红外发光管发光强度随着角度变化

▲ 图2.1.1 红外发光管发光强度随着角度变化

(2) ITR9909红外发光管

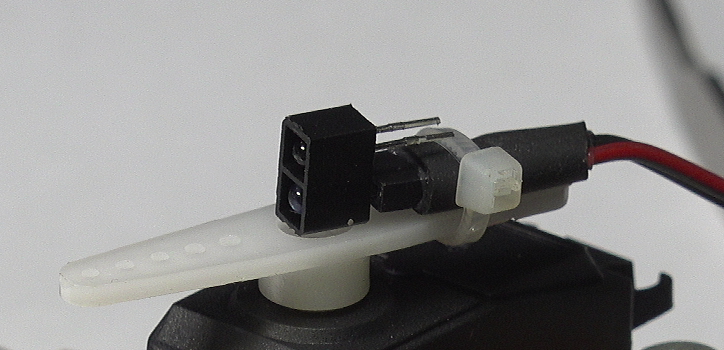

▲ 图2.2.1.0 ITR9909红外发光二极管

▲ 图2.2.1.0 ITR9909红外发光二极管

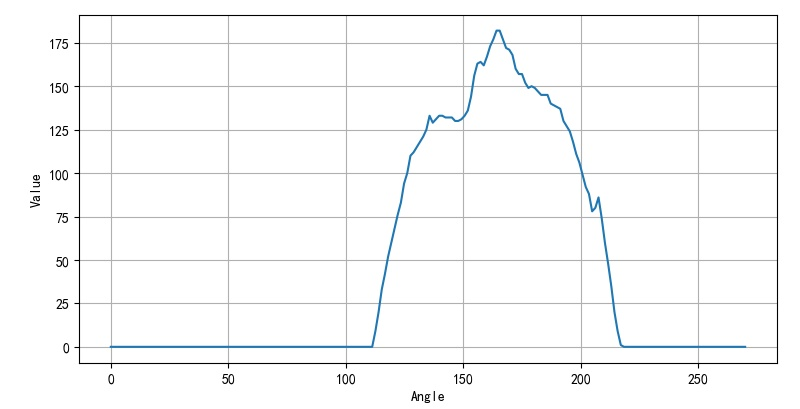

▲ 图2.2.1 ITR9909发光光强随着角度变化

▲ 图2.2.1 ITR9909发光光强随着角度变化

(3) ITR8307

▲ 图2.3.1 ITR8307的反射式光电管

▲ 图2.3.1 ITR8307的反射式光电管

▲ 图2.3.2 ITR8307 红外发光二极管角度与光强之间的关系
▲ 图2.3.2 ITR8307 红外发光二极管角度与光强之间的关系

▲ 图2.3.3 ITR8307 红外发光二极管角度与光强之间的关系

▲ 图2.3.3 ITR8307 红外发光二极管角度与光强之间的关系



试结论 ※


  使用了舵机带动红外发光二极管转动,使用光电三极管测量红外光强随着角度变化曲线。通过测试的曲线可以对比不同红外发光二极管发光强度的发散角度。

  外部带有透明外壳的发光二极管,前端有半球透镜具有窄的发光分布角度,比如ITR9909。对于ITR8307 没有透镜的发光二极管则具有更宽的发光角度。
