简 介： 为了将原来的光电发光盘改造成能够使用光电触发的形式。本文给出了利用反射式光电管外接达林顿管的改造方案。经过测试它可以满足实验要求。

关键词： 智能车竞赛，节能信标，反射光电管，BC517，ITR9909

§01 光电感应开关

  为了方便将原有的 节能无线信标 HALL 传感器改成反射光电管检测器，在 测试了 ITR8307 、 ITR9909 的检测性能之后，下面介绍使用ITR9909进行改造的方法。

一、ITR9909接口线

1、接口定义

  根据 ITR9909 数据手册中给出它的管脚定义，具体如下：

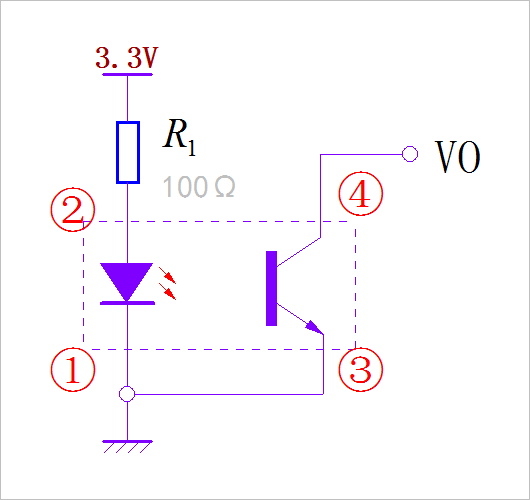

  为了能够与原来光盘中 OH9213 检测功能相同，按照下面的电路搭接相应的电路。

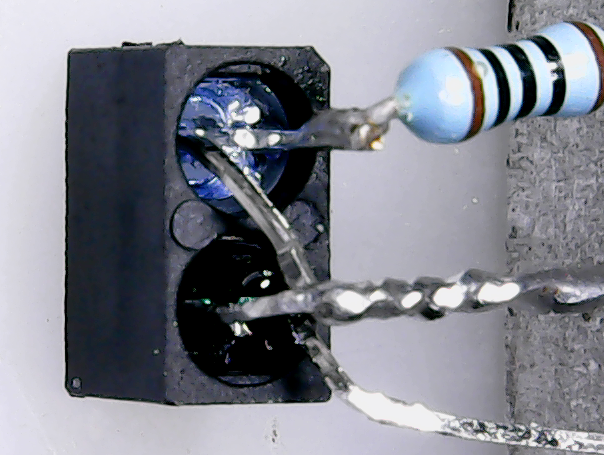

2、焊接制作接口

3、功能测试

  经过测试，由于光电三极管电流过小，无法驱动原来电路中的上拉电阻（1k），所以始终无法形成低电平输出。

二、增加三极管接口

  为了提高光电管输出信号带载能力，使用三极管来放大输出电流。

1、使用9018三极管

  使用NPN 三极管9018 完成输出信号放大。

  经过测试，9018的电流仍然无法驱动原有的光电发光盘上的上拉负载。

2、达林顿BC517

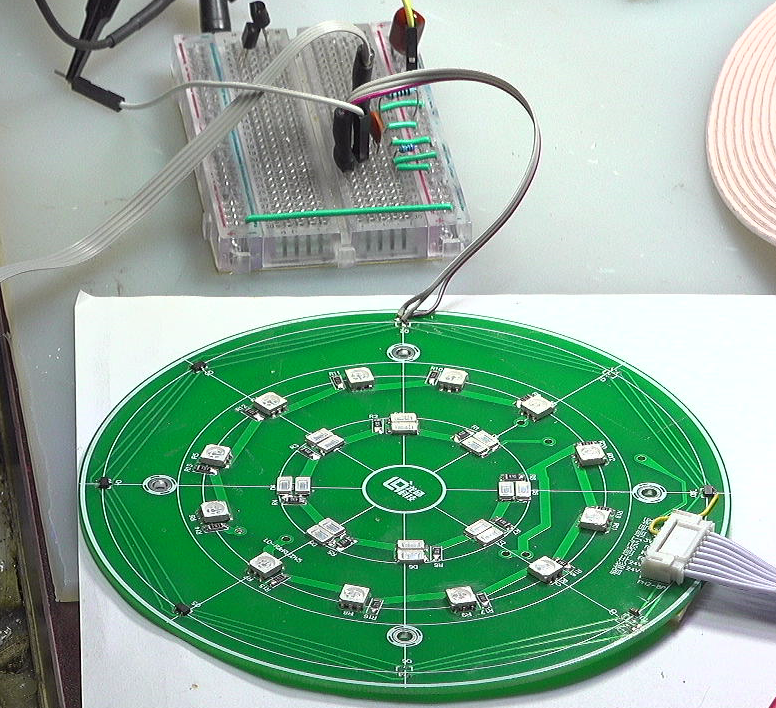

  经过测试之后，这种电路可以满足检测要求。

※ 测试结果 ※

  本文给出了利用ITR9909外加BC517来作为改造原来节能信标组发光盘HALL器件的测试。经过测试，可以看到它可以满足替换原来发光盘上的HALL器件的功能。

■ 相关文献链接:

• 第十六届无线节能信标灯规格说明
• 利用ESP8266测量模块来设计远距离反射式光电检测 : ITR8307
• 反射式红外光电检测管 ： ITR9909
• ITR9909
• 无线信标功能调试-2021-3-9-HALL检测与主控接口

● 相关图表链接:

• 图1.1.1 管脚功能定义
• 图1.1.2 构成ITR9909外部接口
• 图1.1.3 焊接电阻后的引脚
• 图1.2.1 增加三极管之后电路
• 图1.2.2 增加达林顿管之后的电路
• 图1.2.3 测试电路

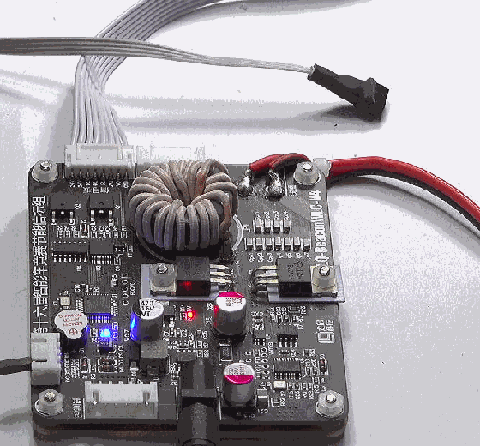

• 图1.2.4 调试过程
