简 介： 对于常见使用的AMS1117-3.3V稳压芯片进行测试，特别是对于具有一定输出负载的情况下，它需要比较大（大于1V）的压降，这使得它在一些应用场合对于稳压裕量不太够了。如果想了解更多的情况，看看下面的实验过程吧。

关键词： LDO，串联稳压，AMS1117，电子负载

01 AMS1117稳压芯片

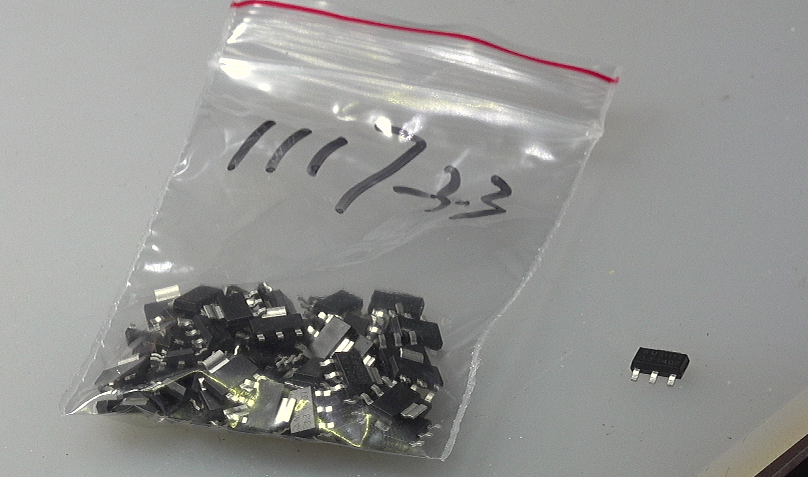

虽然在以前曾在 测量AMS1117的输入输出特性 对于AMS1117稳压进行过测试，但当时获得的是5V的芯片。今天（2021-05-05）获得从龙邱寄送过来的一包AMS1117-3.3V样品，下面对于这款芯片进行初步测试。

由于在之前在 测试CH340C的功能，制作MicroPython ESP8266,ESP32下载器 中使用过AMS1117重做3.3V稳压电路，发现在USB的+5V的电源下，它所提供的3.3V的电压并不稳定。

1.AMS1117的基本特性

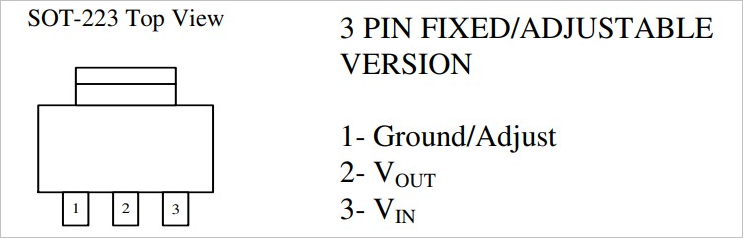

AMS1117数据手册 给出了这款 输出1A串联降压稳压（Dropout Voltage Regulator）的一些基本性能：

基本特性：

三端稳压范围：1.5V ,1.8V,2.5V,2.85V 3.3V ,5.0V
输出电流：1A
降压范围：1V
稳压调节范围：0.4%

2.验证的特性

下面将会通过实际测量，来验证以下关于AMS1117-3.3V的两项主要特性：

• 稳压压降，在输出负载设定在100mA情况下，验证压降范围。这样可以在一些直流电压波动比较大时候，确定AMS1117是否能够胜任；
• 最大输出电流。这一点可以通过 FZ25/FZ35 恒流电子负载 来进行测试。

02 测试AMS1117-3.3V

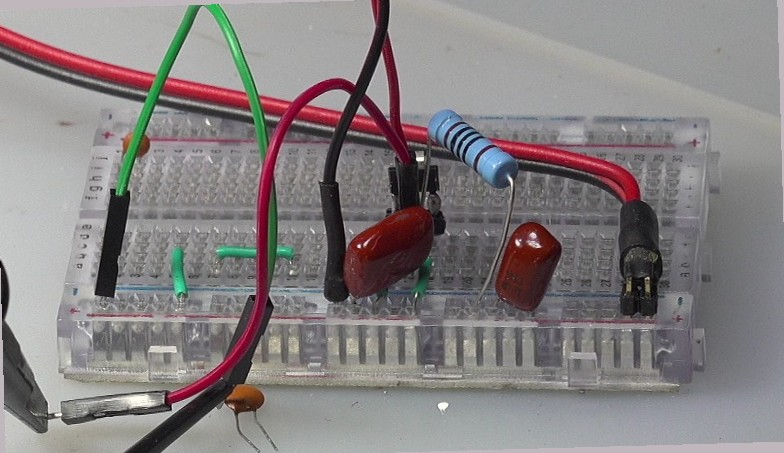

1.测量输入输出电压关系

测量在不同的输出电流下，输入与输出电压之间的关系。

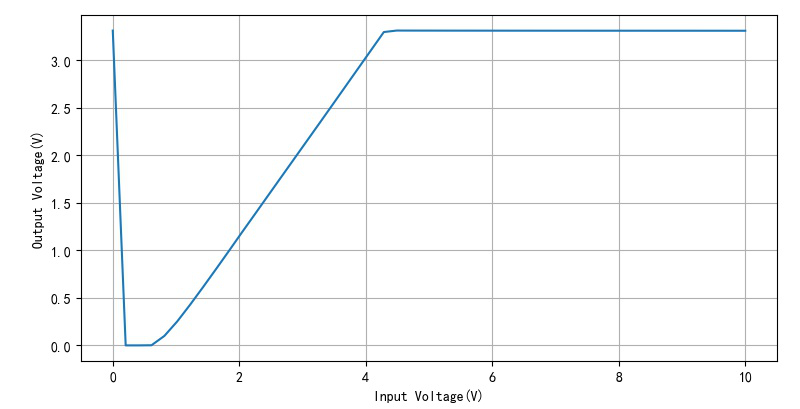

（1）输出电流为：0

跟踪点电压参数：

输入电压（V）：4.28
输出电压（V）：3.3
电压差（V）：0.98

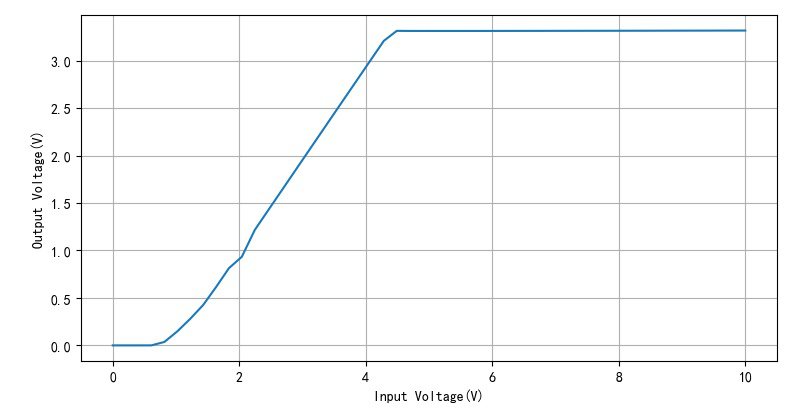

（2）设定输出负载100Ω

跟踪点电压参数：

输入电压（V）：4.49
输出电压（V）：3.31
电压差（V）：1.18

（3）使用电阻负载

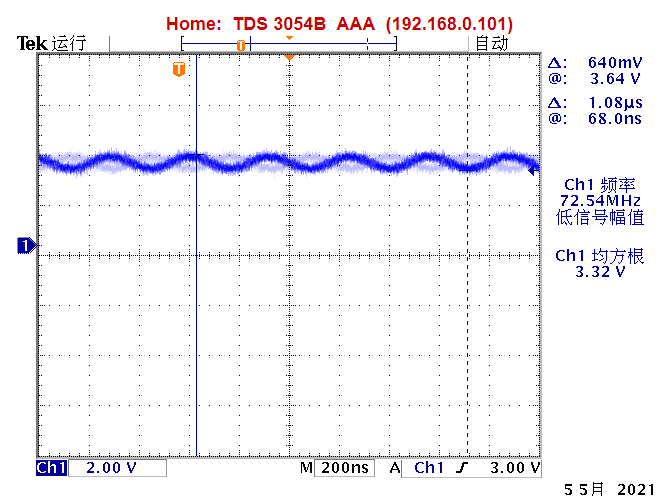

使用 电子负载FZ35 施加在AMS1117的输出与底线之间。设置电子负载的电流为250mA。输入电压为+5V。观察到AMS1117的输出电压波动。

可以观察到输出电压的平均值还是维持在3.32V，但是出现了上下的正弦波的波动。

经过一段时间，由于过热，AMS1117输出编程0V。将电子负载去掉之后，输出回复3.3V。

虽然在 测试电子负载用于无线充电系统的功能和精度 测试了电子负载对于无线充电的负载中还是给出了合理的特性。但是在AMS1117负载中出现了波动。

这个问题，究竟是AMS1117的问题，还是FZ35的问题，现在还不得而知。

2.不同负载电流下输出电压

使用DH1766输出+5V提供给AMS1117，使用FZ35来吸收不同的电流，测试不同负载电流下输出电压。

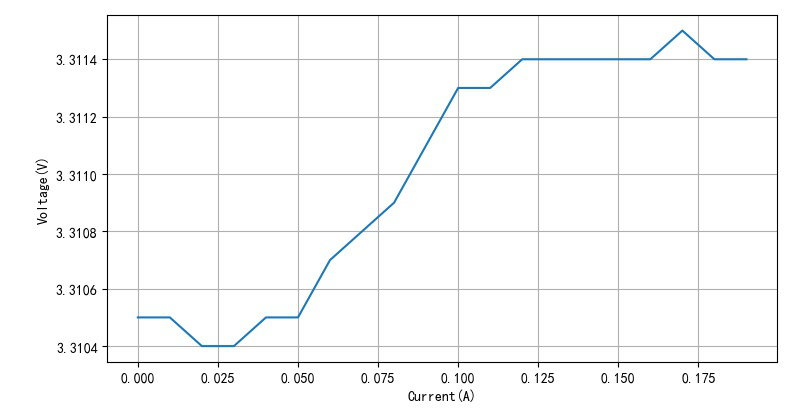

（1）测试0-200mA

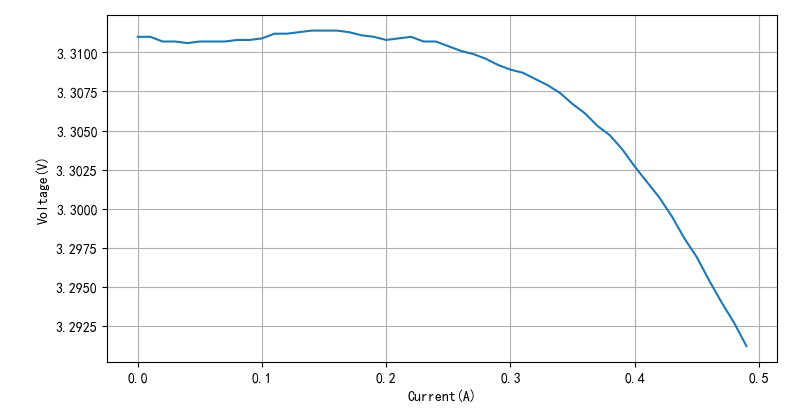

（2）测试0-500mA

※ 实验总结

测试了AMS1117的稳压电路的输入输出电压降，以及输出电压的调整关系。

可以看到，负载为100欧姆的情况下，AMS1117的输入输出之间的电压压降提高1.18V。实际上，此时输出电流为33mA。

所以对于一些直流电电压余量不够的USB供电的5V的电压，使用AMS1117进行稳压具有一定的危险。

测量输出电流从0 到500mA变化范围内，输出电压将最终下降到3.29V，这种电压调整还是可以的。

使用电子负载FZ35，在输出电压大于200mA会造成AMS1117出现较大的高频波动。这种波动可以使用提高输出滤波电容来解决。
