目录

前言：

六种关系：

泛化

依赖

关联

实现

聚合

组合

导图：

前言：

 通过对UML整体的学习了解到了，UML里面涉及的六大关系。这个六大关系在每种图里，几乎都能体现到。所以把这六种关系抽象出来，进行简单总结方便日后回顾！

六种关系：

泛化

      表示的是类与类之间的继承关系、接口与接口之间的继承关系、类与接口之间的实现关系。即指继承与实现

依赖

     可以简单的理解，就是一个类A使用到了另一个类B，而这种使用关系是具有偶然性的、临时性的、非常弱的，但是B类的变化会影响到A；比如某人要过河，需要借用一条船，此时人与船之间的关系就是依赖；表现在代码层面，为类B作为参数被类A在某个method方法中使用，依赖是单向的，要避免双向依赖。一般来说，不应该存在双向依赖。

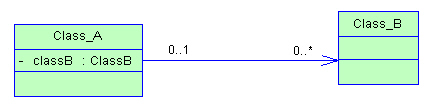

关联

    他体现的是两个类、或者类与接口之间语义级别的一种强依赖关系，比如我和我的朋友；这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的，而且双方的关系一般是平等的、关联可以是单向、双向的，双向关联有两个箭头或者没有箭头，单向关联有一个箭头，表示关联的方向，关联关系以实例变量的形式存在，在每一个关联的端点，还可以有一个基数(multiplicity),表明这一端点的类可以有几个实例；表现在代码层面，为被关联类B以类属性的形式出现在关联类A中，也可能是关联类A引用了一个类型为被关联类B的全局变量；

实现

指的是一个class类实现interface接口（可以是多个）的功能；实现是类与接口之间最常见的关系

【实现关系】是一种类与接口的关系，表示类是接口所有特征和行为的实现.

【箭头指向】带三角箭头的虚线，箭头指向接口。

聚合

聚合是关联关系的一种特例，他体现的是整体与部分、拥有的关系，即has-a的关系，此时整体与部分之间是可分离的，他们可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享；比如计算机与CPU、公司与员工的关系等；表现在代码层面，和关联关系是一致的，只能从语义级别来区分；

【聚合关系】是整体与部分的关系，且部分可以离开整体而单独存在。如车和轮胎是整体和部分的关系，轮胎离开车仍然可以存在。聚合关系是关联关系的一种，是强的关联关系；关联和聚合在语法上无法区分，必须考察具体的逻辑关系。

【箭头及指向】带空心菱形的实心线，菱形指向整体

【描述】birdChild一只鸟有很多鸟宝宝，所以自引用。鸟有很多不同数量和颜色的羽毛，所以引用关系是0~*。

组合

组合也是关联关系的一种特例，他体现的是一种contains-a的关系，这种关系比聚合更强，也称为强聚合；他同样体现整体与部分间的关系，但此时整体与部分是不可分的，整体的生命周期结束也就意味着部分的生命周期结束；比如你和你的大脑；表现在代码层面，和关联关系是一致的，只能从语义级别来区分；

【组合关系】是整体与部分的关系，但部分不能离开整体而单独存在。如公司和部门是整体和部分的关系，没有公司就不存在部门。组合关系是关联关系的一种，是比聚合关系还要强的关系，它要求普通的聚合关系中代表整体的对象负责代表部分的对象的生命周期。

【箭头及指向】带实心菱形的实线，菱形指向整体

【描述】一个学校由多个班级组成，班级离开学校也就不存在、而学校离开班级也不成立。像这种不可分离的关系就需要用组合。

导图：
