如下是 2020年人工神经网络第二次作业 中第一题的参考答案。

➤01 第一题参考答案

1.题目分析

(1) 已知条件

本题中的建立的是一个由两个竞争节点组成的竞争网络。竞争层的神经元和五个训练样本都分布在二维坐标系的单位圆上。因此，对于本题在挑选胜出者神经元的时候采用向量内积来度量输入样本$x_i=\left\{x_{i1},x_{i2}\right\}$与神经元内星向量$w_1=\left\{w_{11},w_{12}\right\}$之间的相似度。内积越大，相似程度越强。

$$⟨x_i,w_j⟩=x_{i1}{w}_{j1}+x_{i2}{w}_{j2}$$

根据给定的五个训练样本对应的角度，$$\left|x_i\right|=1,x_i=\left\{45,90,130,180,-135\right\}$$

可以获得五个训练样本的空间坐标：$$x_{i1}=\cos \left(x_i\right),x_{i2}=\sin \left(x_i\right)$$

(2) 求解算法

对于选定的输入样本$x_i=\left\{x_{i1},x_{i2}\right\}$，寻找与它夹角最小的$w_j$：$$j=\underset{n}{\mathrm{argmin}}\left(x_i,w_n\right)$$

对$w_j$进行学习：$$w_j\leftarrow w_j+\eta \cdot \left(x_i-w_j\right)$$

然后在进行归一化：$$w_j\leftarrow \frac{w_j}{\left|w_j\right|}$$

2.求解过程

(1) 求解程序

使用Python编写求解过程中相关程序参见后面附录中 作业中的程序。

(2) 迭代 一次的结果

w1=[-0.87642497  0.48153841]
w2=[-0.45765242 -0.8891312 ]






1

2


(3) 多次学习过程

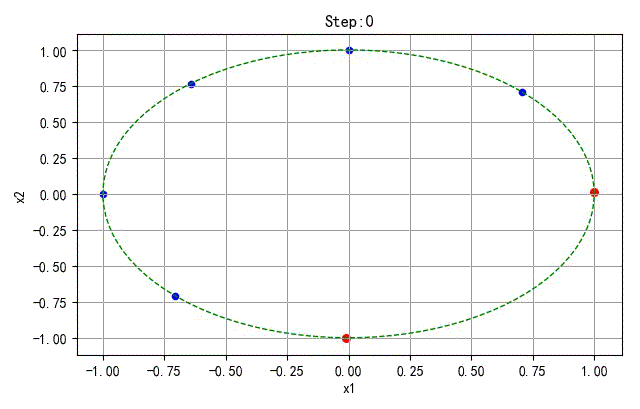

• 学习速率：$\eta =0.05$，迭代次数$N=100$；

学习速率相对比较低，两个神经元的位置随着学习过程逐步靠近平衡位置。

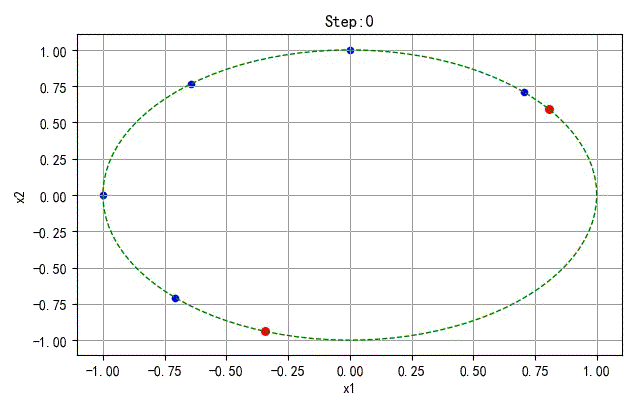

• 学习速率$\eta =0.2$，迭代次数$N=100$。

学习速率比较大的情况下，最终两个神经元的位置在平衡位置附近抖动。

• 学习速率$\eta =0.005$，迭代次数$N=100$。

学习速率过小，两个神经元移动缓慢。在有限的步骤（N=100）之内无法运动到最佳的位置。

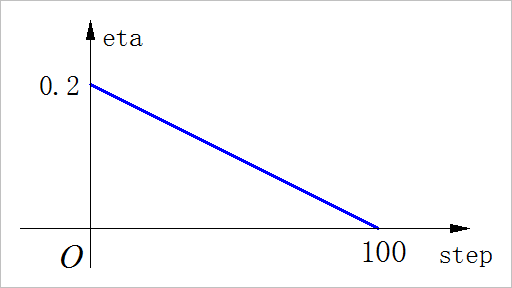

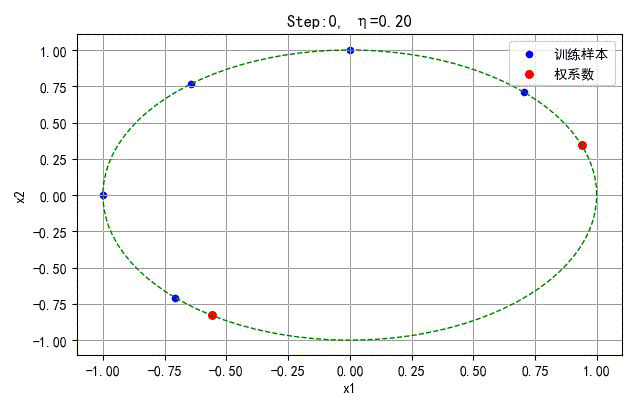

• 变速率学习：学习速率线性下降，从0.2，经过100步线性下降到0.

3.结果讨论

• 如果训练样本和网络的权系数都进行了归一化之后，可以通过比较样本与神经元的权系数向量内积来选择获胜的神经元。

• 神经元经过学习之后还需要重新进行归一化，为后面的竞争做准备。

• 学习速率对于竞争网络的收敛情况起到非常重要的作用。通过学习速率的逐步降低，可以保证最终训练结果收敛到一个比较稳定的结果。

➤※ 作业中的程序

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# HW21.PY                     -- by Dr. ZhuoQing 2020-11-24
#
# Note:
#============================================================

from headm import *

#------------------------------------------------------------
sample_angle = [45, 90, 130, 180, -135]
sample_xy = array([[cos(a*pi/180), sin(a*pi/180)] for a in sample_angle]).astype('float32')

W12 = array([[1,0], [0,-1]]).astype('float32')

plt.draw()
plt.pause(.2)

#------------------------------------------------------------
def shownet(s, w, title):
    plt.clf()
    plt.scatter(s[:,0], s[:,1], c='b', s=20.0, alpha=1)
    plt.scatter(w[:,0], w[:,1], c='r', s=30.0, alpha=1)
    a = linspace(0, 2*pi, 100)
    plt.plot(cos(a), sin(a), 'g--', linewidth=1)
    plt.xlabel("x1")
    plt.ylabel("x2")
    plt.grid(True)
    plt.title(title)
    plt.tight_layout()
#    plt.show()
    plt.draw()
    plt.pause(.001)

#------------------------------------------------------------
def WTA1(x, w):
    """ Win-Take-All
    In: x-sample(x1,x2)
           w-net argument
    Ret: id-Win ID of w
    """
    innerdot = w.dot(x)
    return list(where(innerdot==amax(innerdot)))[0][0]

def normvect(v):
    m = v.dot(v)
    return v/sqrt(m)

#------------------------------------------------------------
def compete(s, w, lr=0.1):
    for ss in s:
        winid = WTA1(ss, w)
        w[winid] = normvect(w[winid] + lr * (ss - w[winid]))

    return w

#------------------------------------------------------------
pltgif = PlotGIF()

sxy = sample_xy
for i in range(100):
    random.shuffle(sxy)

    eta = 0.2 - 0.2 * i / 99
    W12 = compete(sxy, W12, eta)

    shownet(sample_xy, W12, 'Step:%d, η=%4.2f'%(i, eta))

    pltgif.append(plt)

pltgif.save(r'd:\temp\1.gif')

printf('w1=%s'%W12[0])
printf('w2=%s'%W12[1])

plt.show()
#------------------------------------------------------------
#        END OF FILE : HW21.PY
#============================================================






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80
