一、交互图

1.交互图用来描述系统中的对象是如何进行相互作用的。即一组对象是如何进行消息传递的。

2.交互主要用于描述协作的动态行为方面

3.当对交互建模时，通常既包括对象（每个对象都扮演某一特定的角色），又包含消息（每个消息都代表对象之间的通信活动，并导致一定的动作发生。）

4.可用的两种方式描述：

（1）强调消息的时间顺序

（2）强调发送和接收消息的对象的结构组织

5.交互图包括：

（1）顺序图：强调消息的时间顺序

（2）合作图\协作图：强调对象之间的交互关系

二、顺序图

1.定义：顺序图描述按照时间的先后顺序对象之间交互动作过程。

2.顺序图的构成：

（1）对象

（2）消息：是对象之间的通信，可以是信号或者操作调用

（3）生命线（激活）：表示在某段时间内对象是存在的。

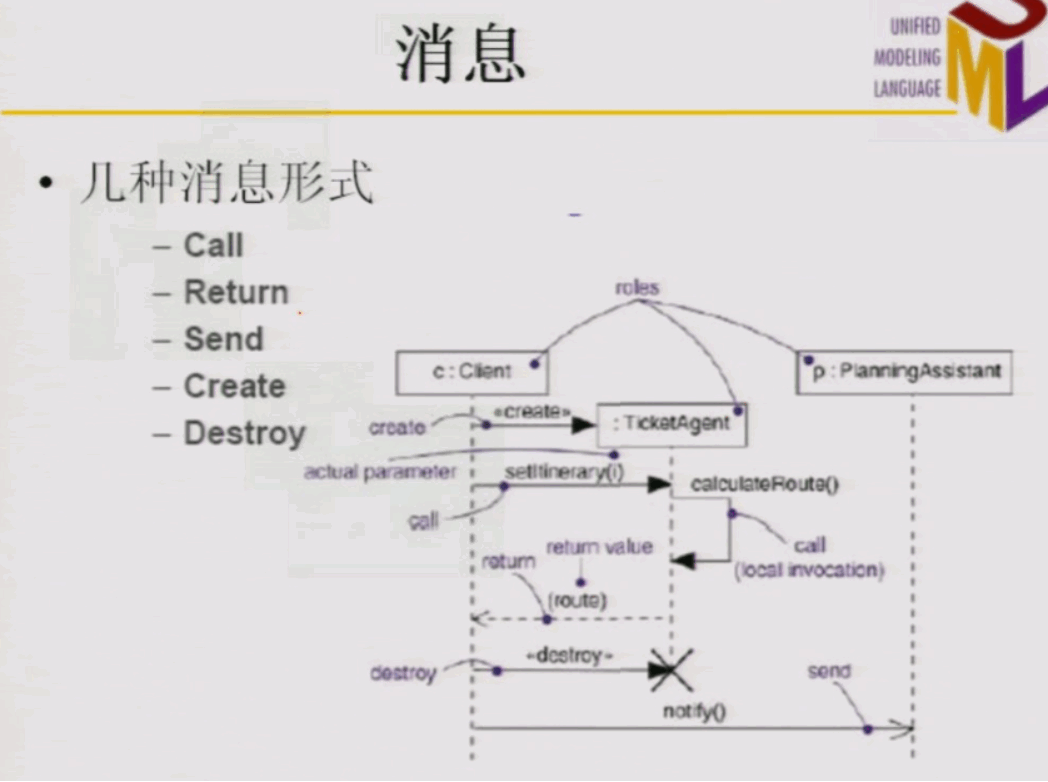

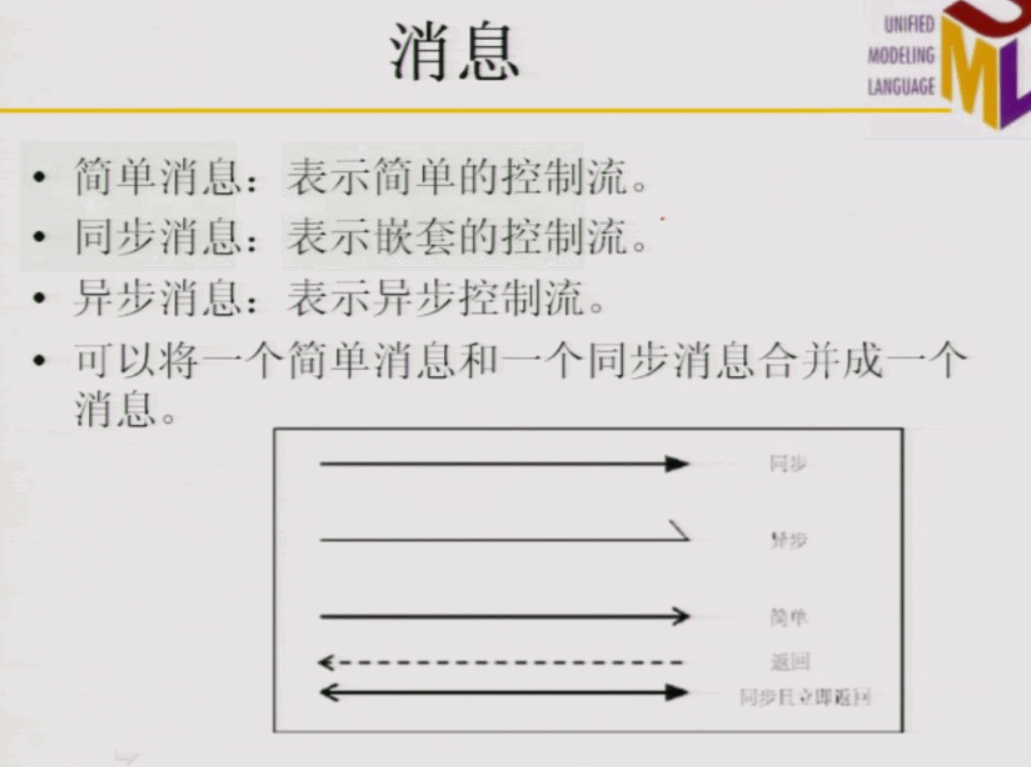

3.消息

异步消息：

当你给对方发布了一个消息之后，我们不需要等待对方的响应，此时可以去做另外的事情，我们在做另外的事情的同时也可以检测对方是否有新的响应返回。

同步消息：

同一时刻只能做同一件事情，我向对方发送了一个请求，等待对方返回，对方返回后才可以做下一件事情。

三、两种图举例

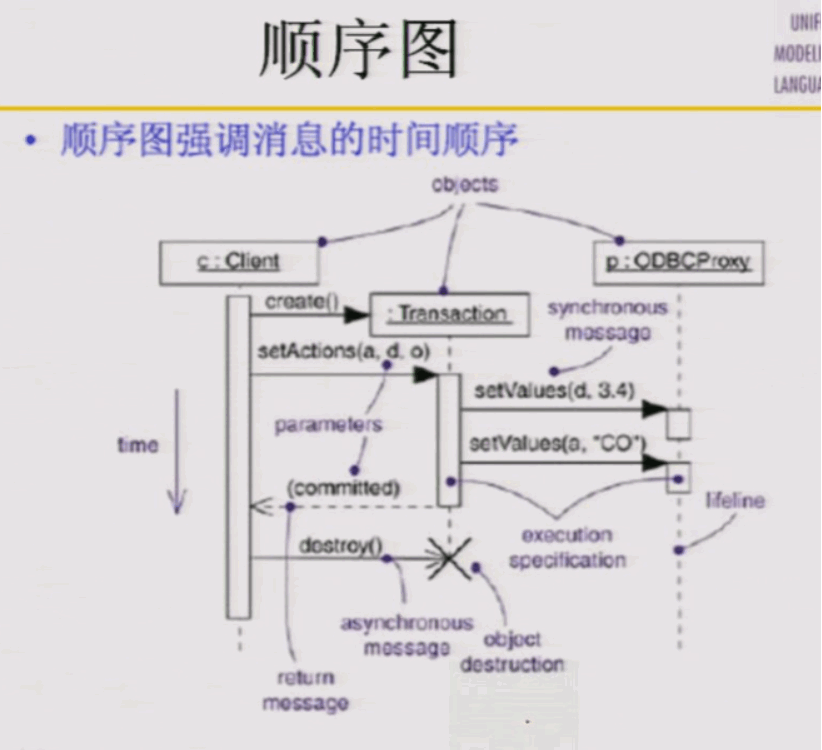

1.顺序图

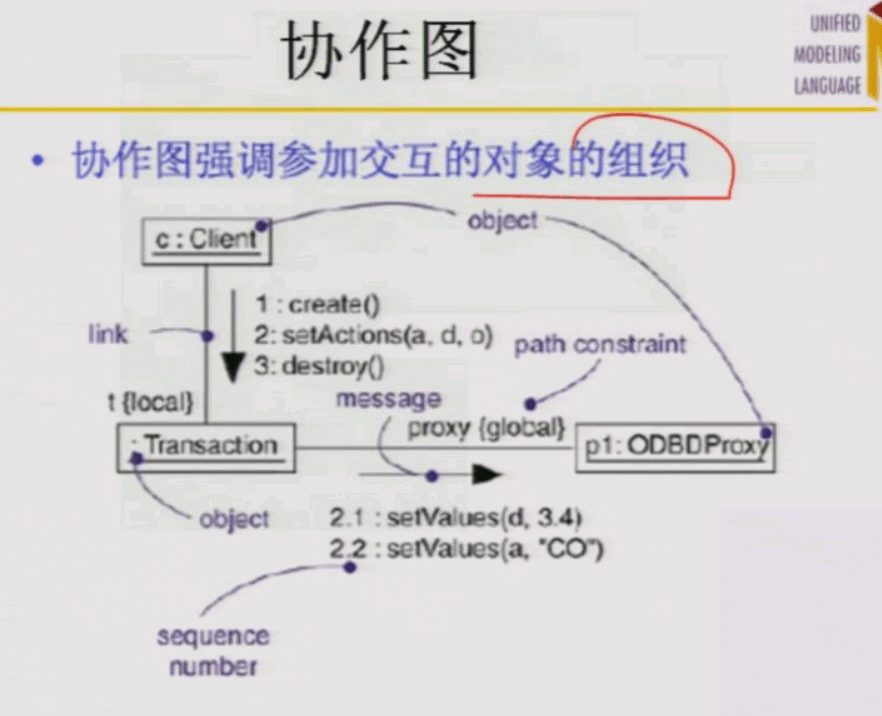

2.协作图

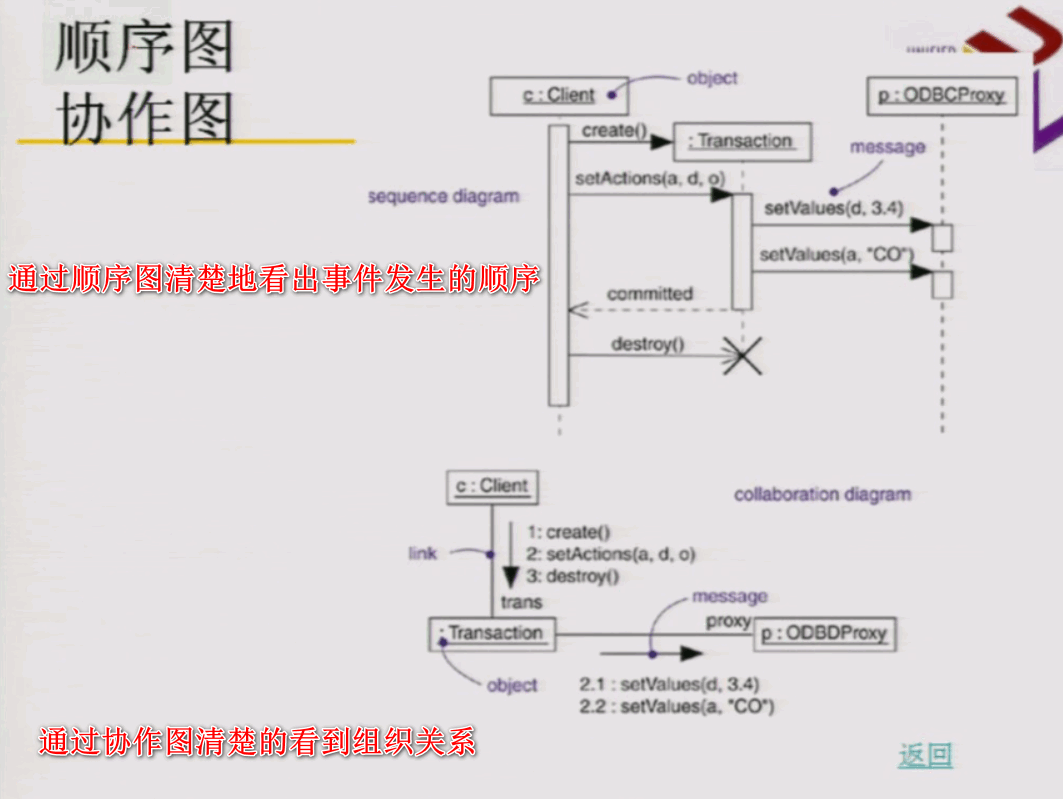

 3.对比

四、小结

1.顺序图

2.协作图

3.顺序图和协作图的关系

（1）二者在语义上等价

（2）二者可以相互转化

（3）二者侧重点不同：

• 顺序图侧重时间顺序
• 合作图侧重对象之间的关系
