测试AD9833

1. 该模块是购置于淘宝

GY9833: Price: 6.85。


AD9833购买模块以及测试实验

2. 测试实验板

(1) Hardware

AltiumDesign\Test\2020\GenretCntF103\SPIF030K8

(2) Firmware

  1. 所在目录:
    Application\Test\2020\GeneralFSPIF030\Src
  2. 模块AD9833驱动模块: AD9833.C, AD9833.H
  3. STM32FCubic配置

3. 测试实验

(1) 信号波形参数

  1. 频率设置为10kHz, 波形选择sinusoidal.


2. 相同的频率,输出为对称等腰三角波。

  1. 选择输出方波1.

  1. 选择输出方波2:

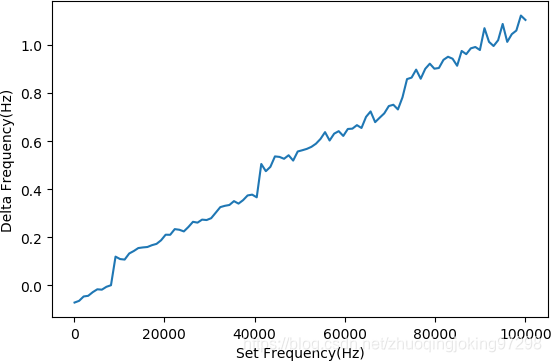

  1. 使用SetFrequency函数,设置AD9833频率,使用DM3068测量实际频率,它们之间的误差如下:
  2. 在这里插入图片描述
    误差始终大于0,这与设置函数中没有进行四舍五入有关系。
    修改成四舍五入,误差如下。依然出现正的偏差。这说明AD9833板上的晶振本身有很大的系统误差。

6、输出电压与设置频率之间的关系。
使用DM3068测量AD9833在不同频率下的输出交流电压。如下图所示:这个下降的趋势有可能是由AD3068本身的频率特性所决定的。

文章来源: zhuoqing.blog.csdn.net,作者:卓晴,版权归原作者所有,如需转载,请联系作者。

原文链接:zhuoqing.blog.csdn.net/article/details/104111128
