➤ 01电机的基本参数

1. 电机的工作电压与外形尺寸

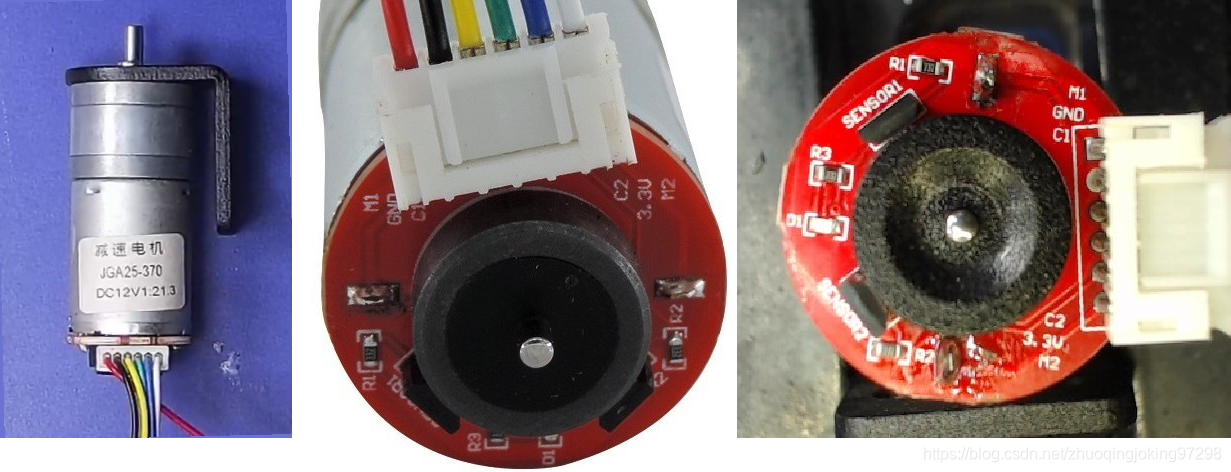

2. 电机接口

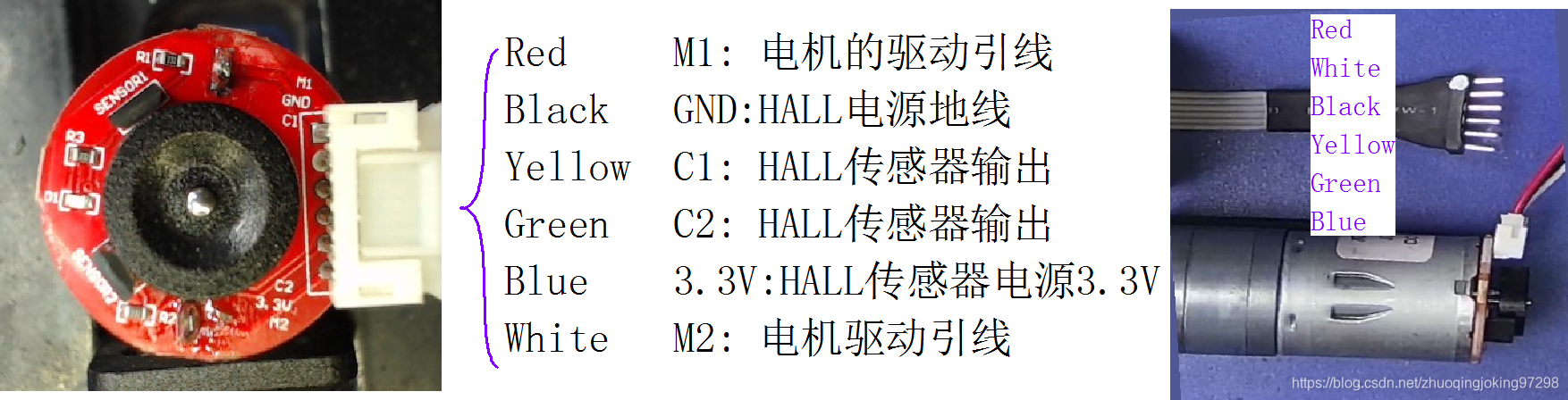

电机配有直轴HALL速度传感器，它的输出引线定义如下。为了方便电路板布线，重新通过外接引线延长引线。从带有标志点一端开始分别是：

3.电机各引脚信号测试

对于M1,M2施加5V的驱动信号，Blue(3.3V), Black(GND)加上3.3V工作电压。测量C1,C2波形，C1上升沿领先C2的上升沿。。改变M1,M2电压的极性，C1的上升沿落后于C2的上升沿。

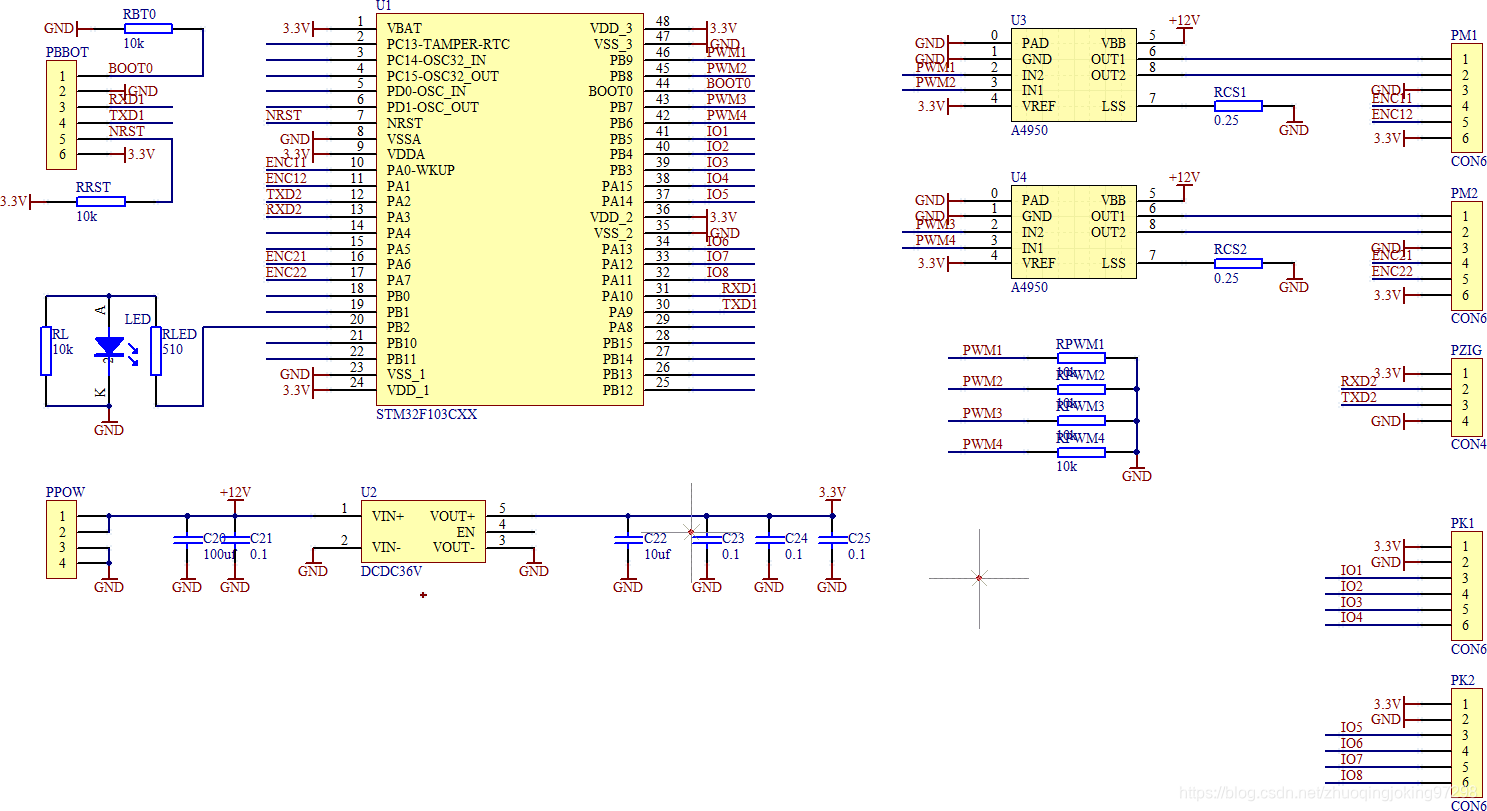

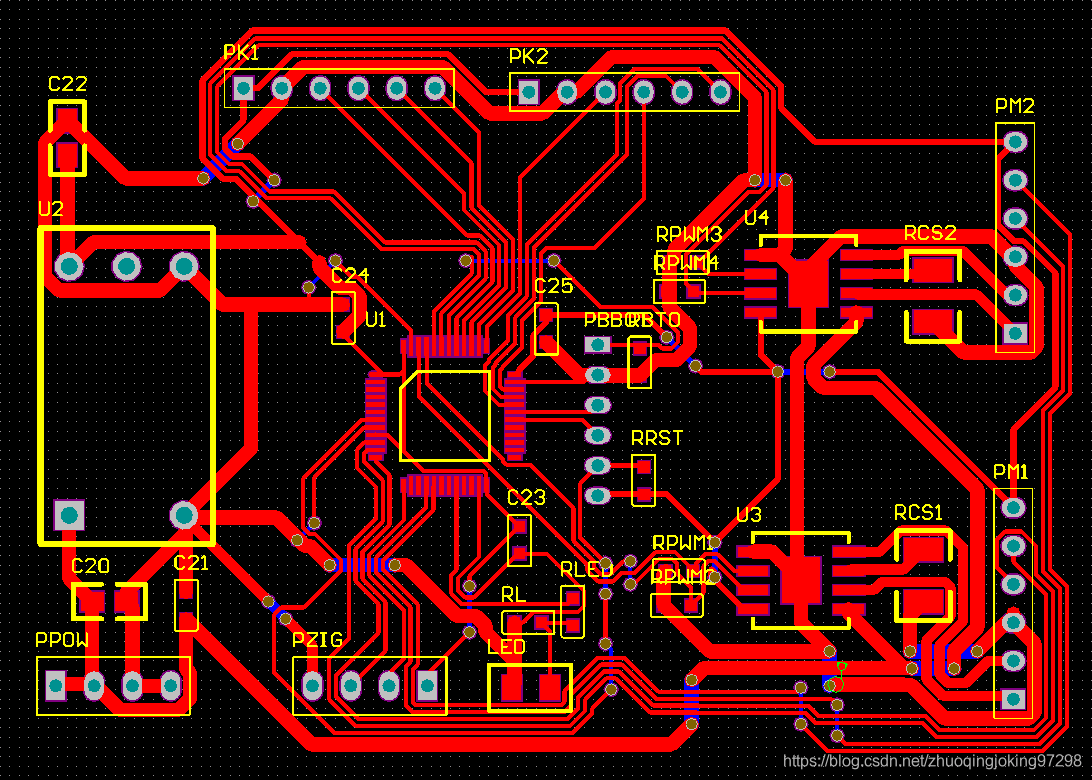

➤ 02单片机控制驱动电路设计

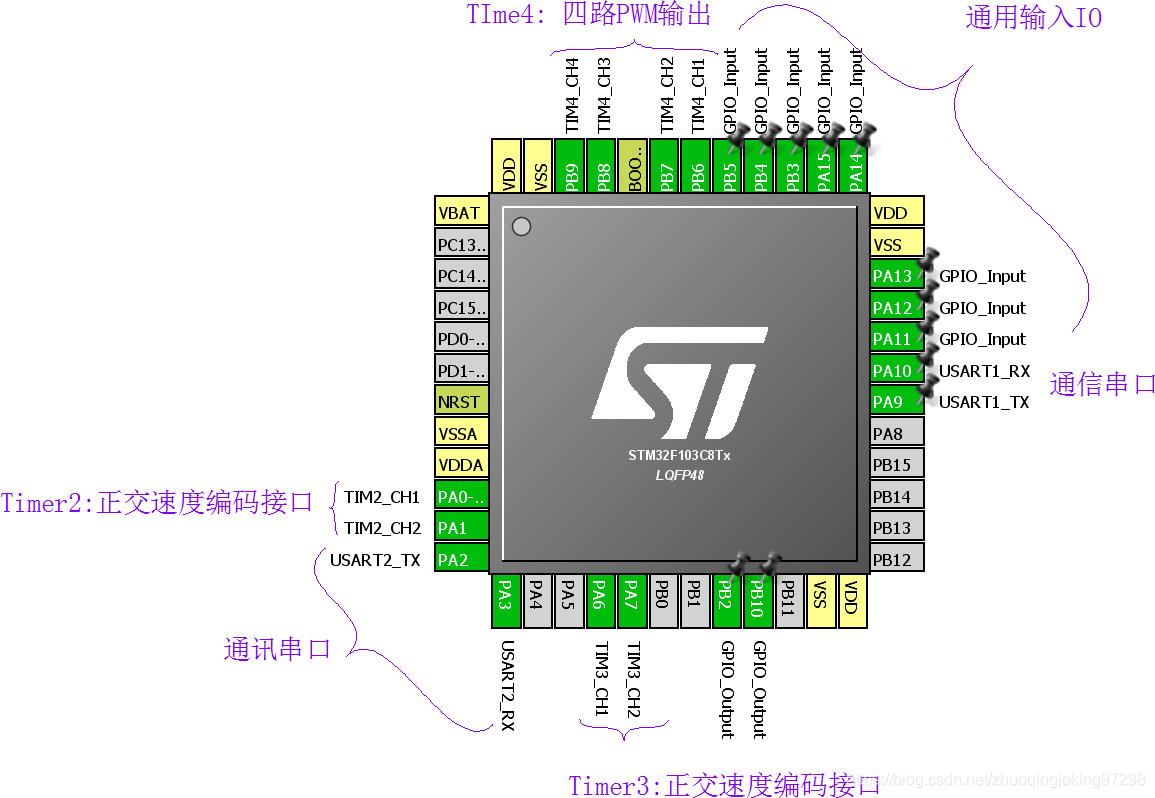

1.STM32F103单片机端口资源设置

使用单片机STM32F103C8T6作为控制器。使用其中的硬件资源为：

• 两路UART：UART1， UART2
• 四路PWM输出，控制电机：TIMER4，CHANNEL1~4
• 两路正交速度编码脉冲输入：Timer2-Encoder, Timer3-Encoder
• 八路IO输入：用于接收外部按钮指令。


➤ ※ 附录：

• Document:Designcenter\MyResearch\2020\机械可变电阻
• Hardware:
  AltiumDesing\Test\2020\MechanicalPORT\JGA20F103
• Firmware:
  STM32\Applicatino|Test\2020\MechanicalVaristor\SRC
