简 介: 如何将微型元器件焊接成具有一定功能的电路呢?本文介绍了别人利用橡皮泥完成电路制作的一种方法。

关键词 橡皮泥微型电路电路板

电路与电路板
文章目录
免电路板电路
橡皮泥新用途



§01 路与电路板


  路是由金属导线把电子元器件连接而成具有一定功能的电路网络。最早期的电路由于结构比较简单,电子元器件的体积比较大,通常情况下可以先将电子元器件固定在设备外壳中之后,直接使用导线将电子器件引脚连接而成。

  下图中显示了早期的电话接收机中电路的组成情况。它是由导线直接将固定好的电子组件进行连接而成。

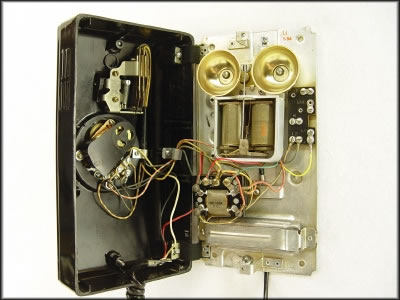

▲ 图1.1  早期电话机中的电路组成

▲ 图1.1 早期电话机中的电路组成

  后来随着电路逐渐复杂,包含的电子元器件的种类、数量、大小个头丰富起来,利用 印刷电路板 作为连线与器件的载体,可以方便构成电路,提高电路的生产效率以及可靠性。

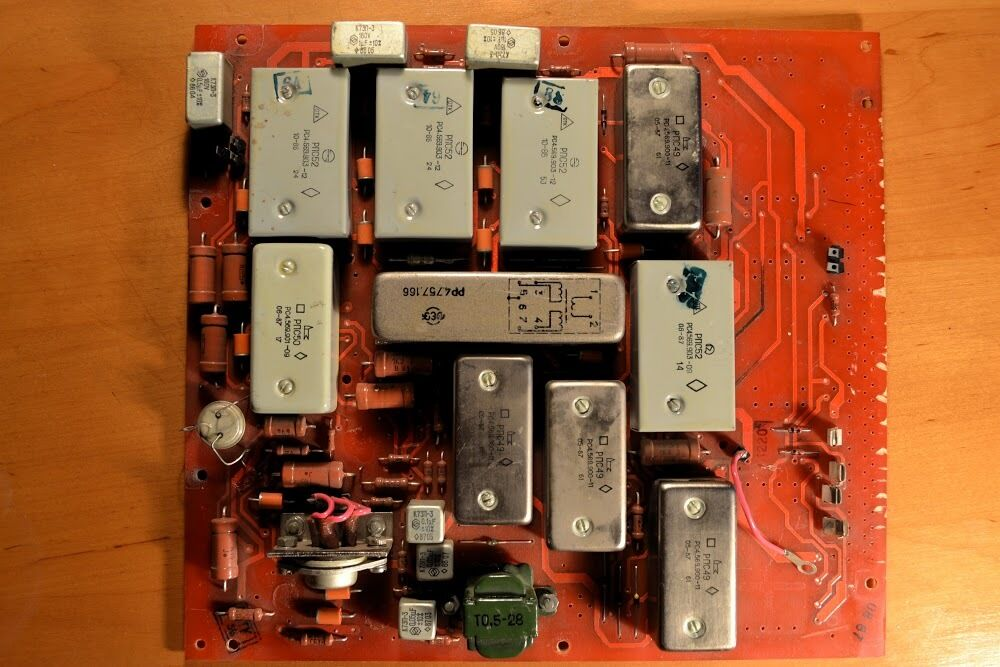

  下图显示了一款早期苏联生产的电话及内部的电路。可以看到它的电路是由电路板将所有的电子元器件连接而成。

▲ 图1.2  早期苏联商用电话机电路板

▲ 图1.2 早期苏联商用电话机电路板

  在现在 电路板 中有着更加丰富的种类,电路板的层数、布线的密度都在增加。板材也有原来的硬质板材,出现了柔性电路板、薄膜电路板。基本上大部分电子设备中都具有不同形态的电路板。



§02 电路板电路


  一些特殊的情况下,还需要将电路板去掉,直接使用电子元器件构建电路系统。特别令人不可思议的情况,对于一些封装非常小的表面封装器件,也可以使用直接构建。

  在 Tiny, Solar Powered, Light Seeking BEAM Bot (Mini Photopopper) 介绍了一款微型太阳能昆虫的制作。它可以在阳光下移动,并且具有趋光性,即可以跟踪光源运动。

  昆虫机器人的身体就是有一个太阳能电池构成。为了更好电能,昆虫的所有电路以及两个微型电机都是直接连接而成。其中没有使用电路板。

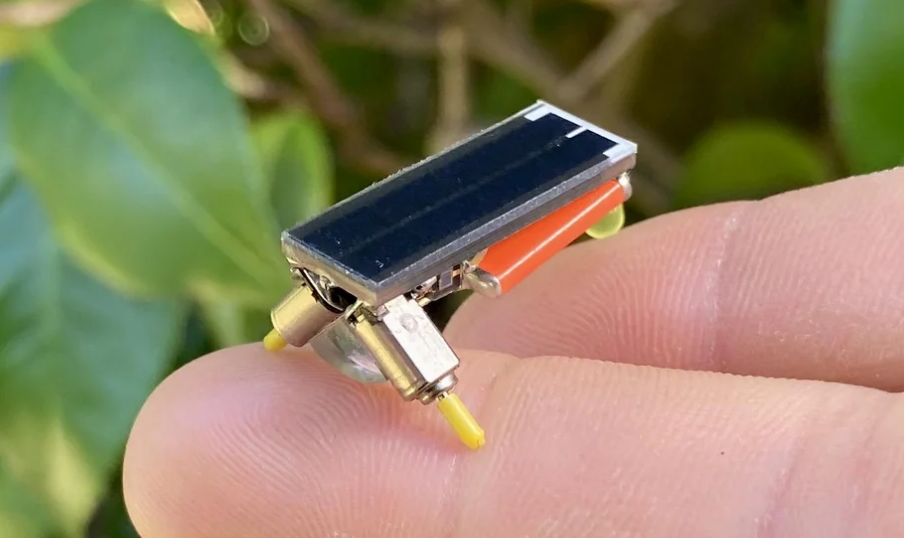

▲ 图2.1 太阳能昆虫机器人

▲ 图2.1 太阳能昆虫机器人

  下面是这款太阳能昆虫的电路图以及其中所使用的电气元器件。包括有太阳能电池、储能电解电容、两个微型电机、三极管、光电管、二极管以及电压检测集成电路。

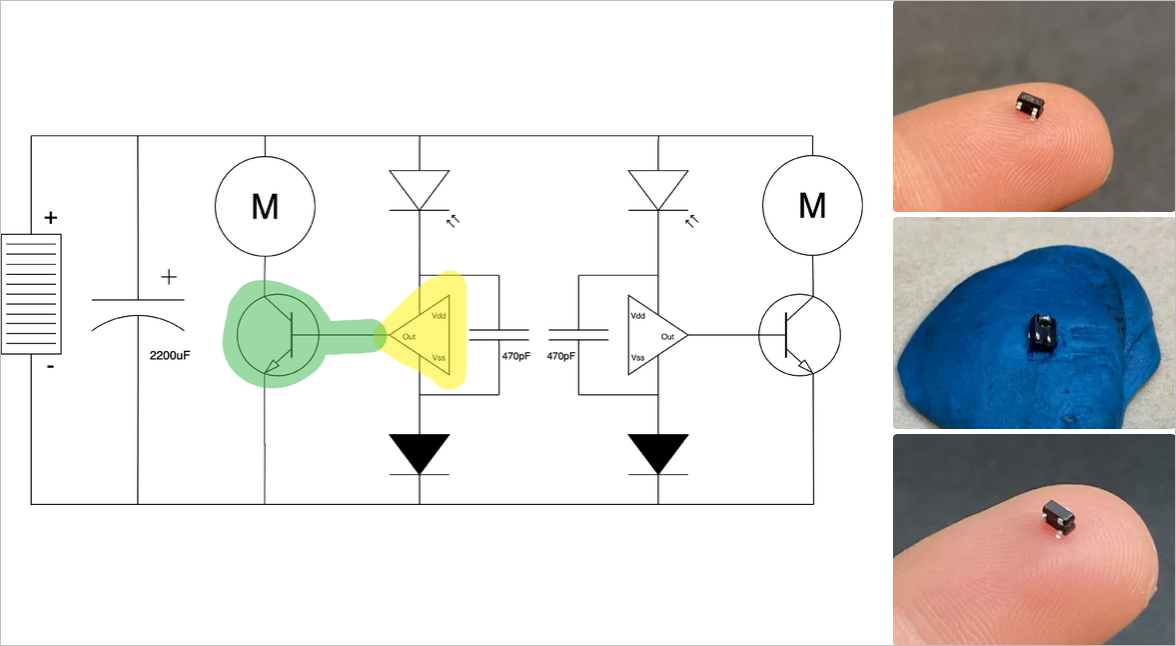

▲ 图2.2 太阳能昆虫的控制电路图

▲ 图2.2 太阳能昆虫的控制电路图

  早期的电子昆虫还是利用了电路板将这些器件赞成控制电路。后来作者为了进一步减小电子昆虫的体积,就直接将这些原器件管教对管脚的焊接起来,甚至连金属导线都免了。

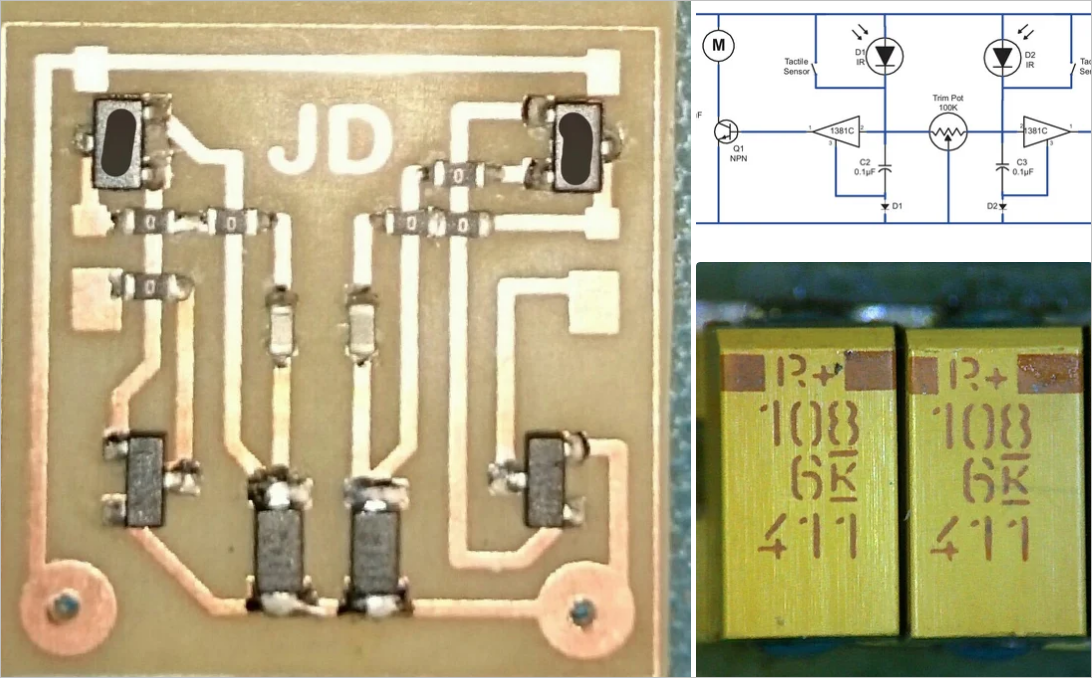

▲ 图2.3  早期的带有电路板的版本

▲ 图2.3 早期的带有电路板的版本

  说到不可思议的地方,就是这些微型的电子器件直接焊接的过程非常令人着迷。人手直接捏住这些器件都非常困难,那么又如何将它们直接连接在一起呢?

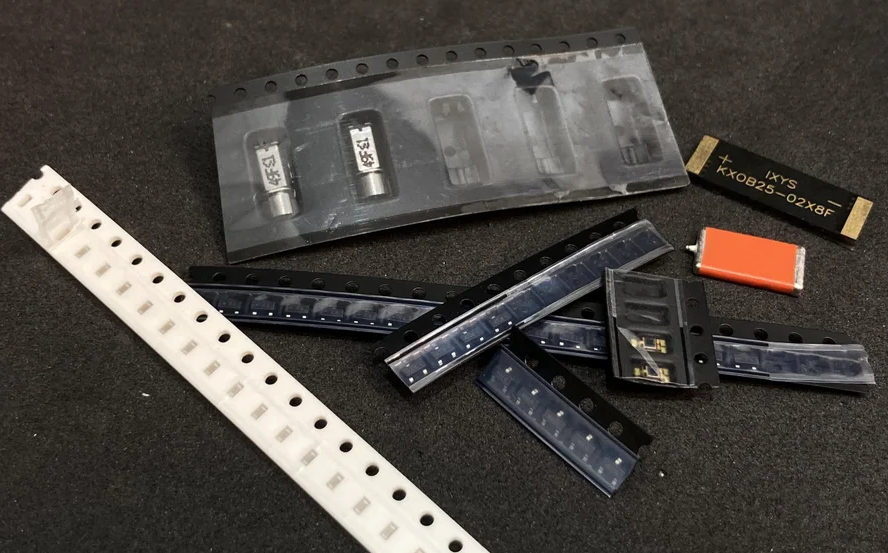

▲ 图2.4  电路元器件

▲ 图2.4 电路元器件

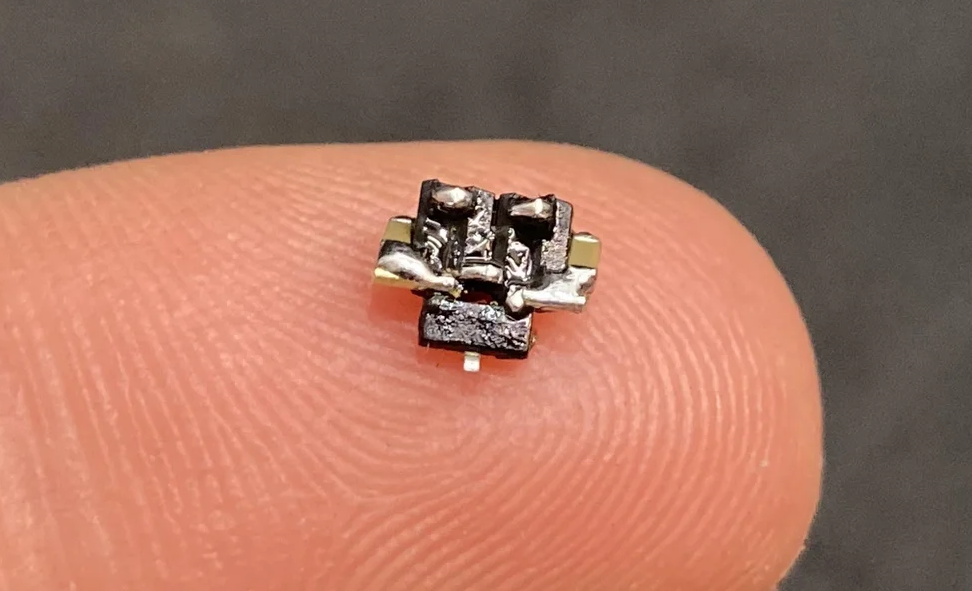

▲ 图2.5  管脚对管脚的焊接电路

▲ 图2.5 管脚对管脚的焊接电路

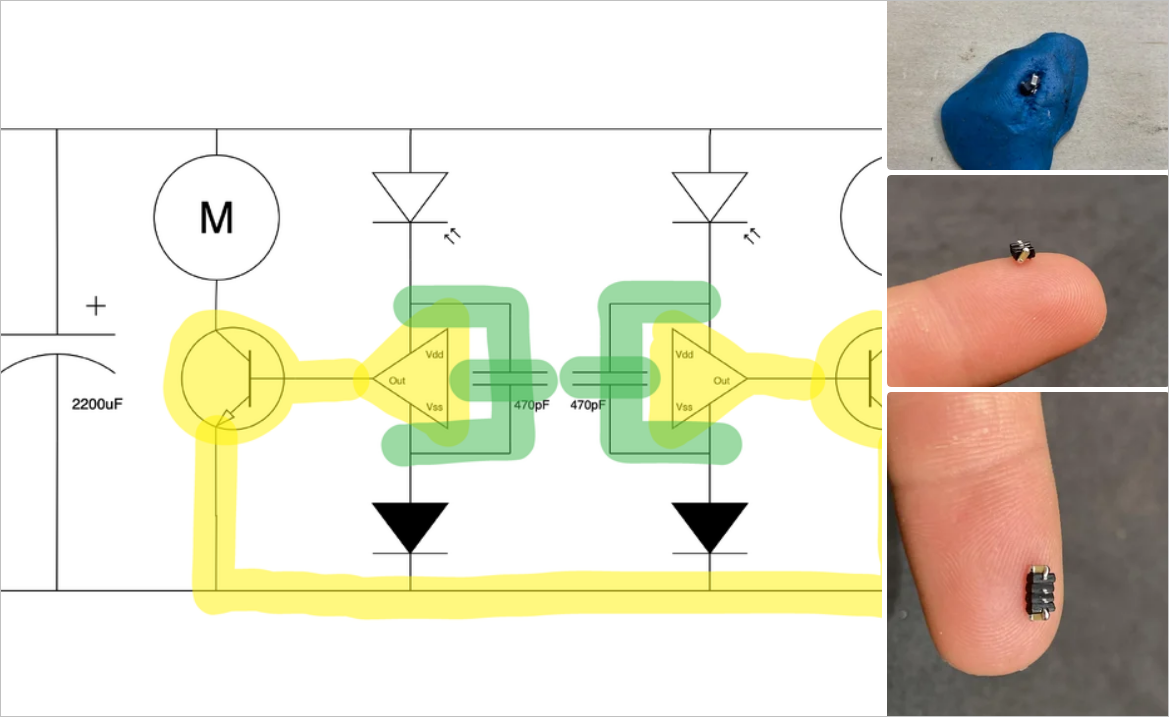

▲ 图2.6  利用橡皮泥夹持来焊接电子电路

▲ 图2.6 利用橡皮泥夹持来焊接电子电路

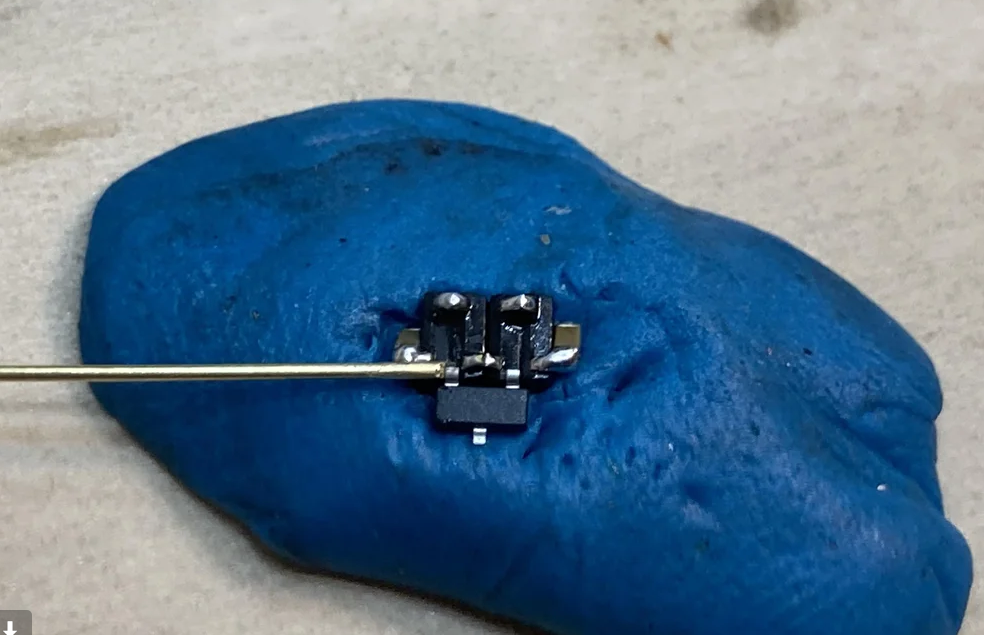

▲ 图2.7  橡皮泥固定表贴元器件进行焊接

▲ 图2.7 橡皮泥固定表贴元器件进行焊接

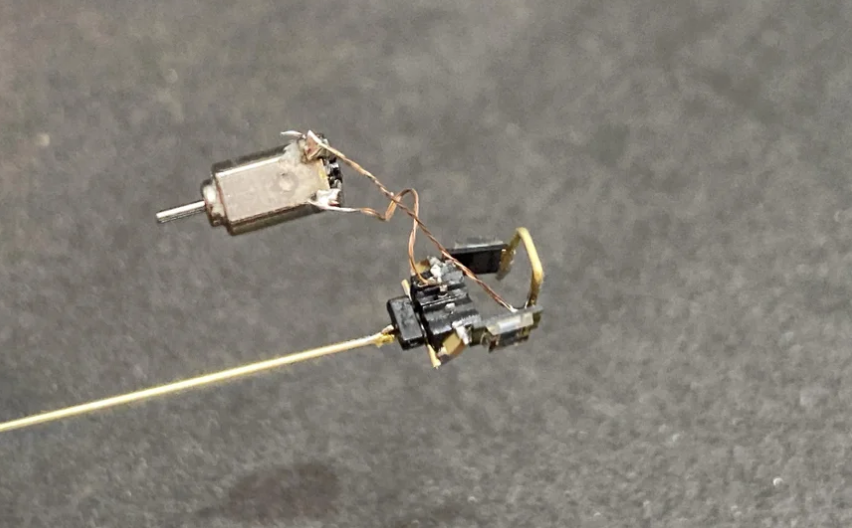

▲ 图2.8  电路与微型电机之间使用金属丝连接

▲ 图2.8 电路与微型电机之间使用金属丝连接

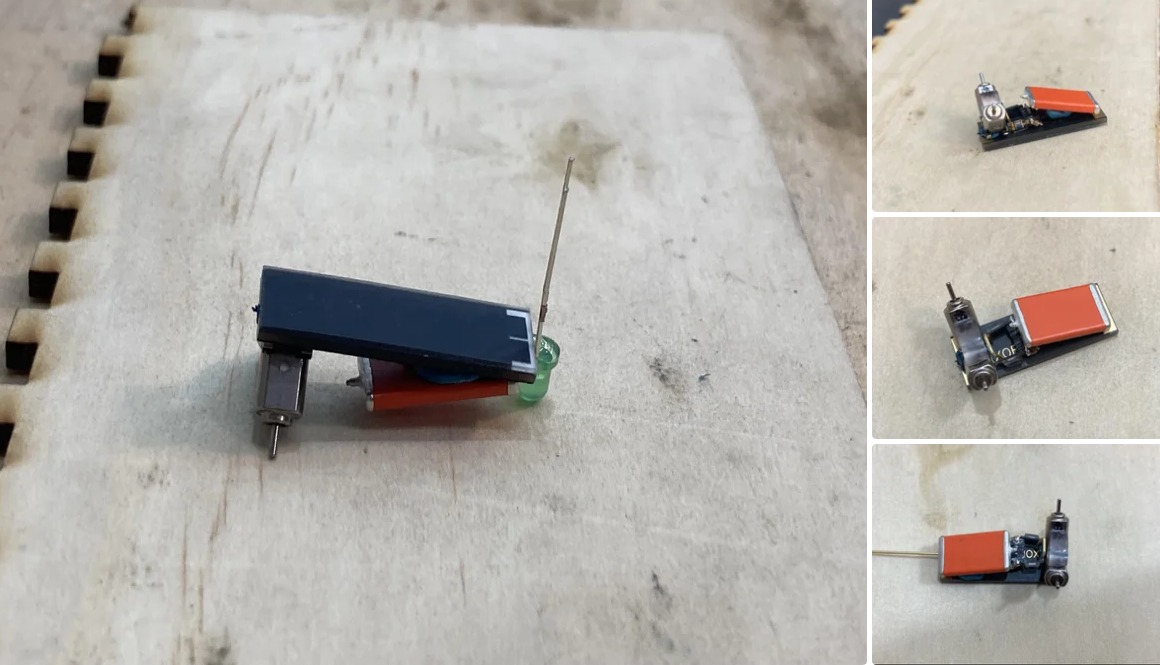

▲ 图2.9 最终成型的微型昆虫电路部分

▲ 图2.9 最终成型的微型昆虫电路部分



§03 皮泥新用途


  过前面介绍,让我们看到了橡皮泥的新用处。

  在构建一些特殊的电路,进行相关的研究的时候,需要构建这些微型的三维电路。橡皮泥用它柔软性、适应性可以很好的将微小的元器件进行固定,方便对它们进行焊接。

▲ 图3.1 橡皮泥的作品

▲ 图3.1 橡皮泥的作品
