简 介： BT33F的特性进行基本测试。

关键词： BT33F，双基二极管

§01 双基二极管

  双基极二极管又称单结晶体管，具有两个基极，一个发射极的三端负阻器件，它具有频率易调、温度稳定性好等特点，用于张驰振荡电路，定时电压读出电路中。

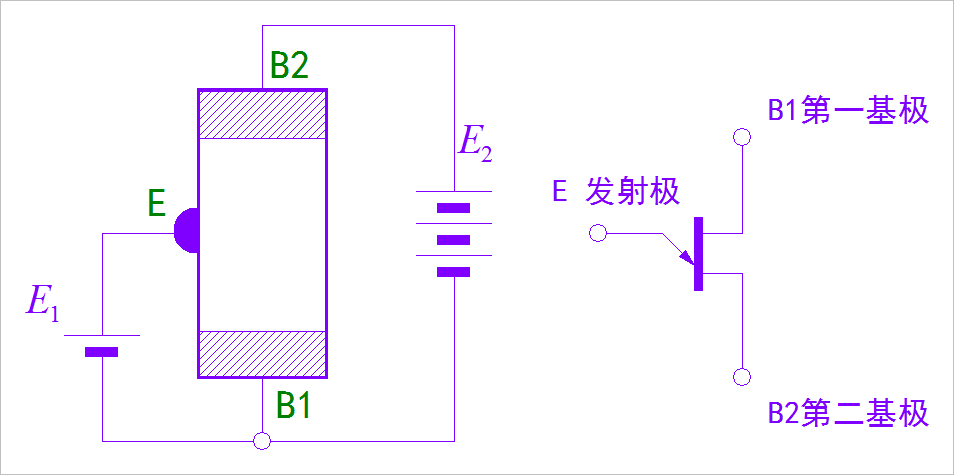

一、双基二极管原理

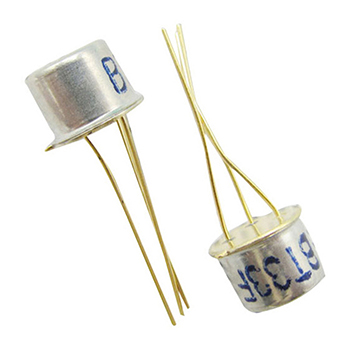

1、外形与封装

  BT33是单结晶体管，也叫双基二极管（它有两个基极B1、B2，一个发射极E）。

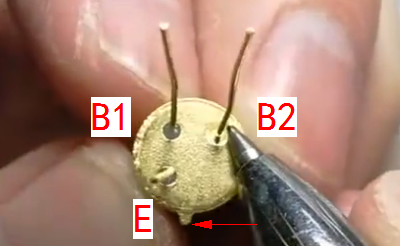

  一般的,管脚朝上,凸点靠自己,凸点旁的脚是e脚,左边的是b1脚,右边的是b2脚
  对于常见的自控机线路,e脚接9012,b1脚接负极,b2脚接正极

2、主要参数

  1、b2之间的电阻，一般为2–10千欧，其数值随温度上升而增大。　　
  2、分压比η：由管子内部结构决定的常数，一般为0.3–0.85。
  3、eb1间反向电压Vcb1：b2开路，在额定反向电压Vcb2下，基极b1与发射极e之间的反向耐压。
  4、反向电流Ieo：b1开路，在额定反向电压Vcb2下，eb2间的反向电流。
  5、发射极饱和压降Veo：在最大发射极额定电流时，eb1间的压降。
  6、峰点电流Ip：单结晶体管刚开始导通时，发射极电压为峰点电压时的发射极电流。

§02 测试BT33F

一、基础测量

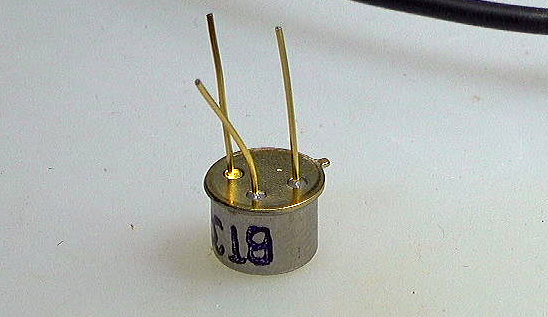

1、管脚间的电阻

  利用数字万用表测量BT33F管脚间的电阻。

• 测量 BT33F B1,B2之间的电阻：2.5kΩ
• 测量BT33F E与B1,B2之间的电阻： 正向（E正极，B1,B2负极）：2.4MΩ； 反向：无穷大。

2、管脚间二极管特性

  可以使用数字万用表，可以测量E与B1,B2之间的二极管单调导电特性。

二、测量振荡电路

  在面包板上搭建测试电路。

1、搭建测是电路

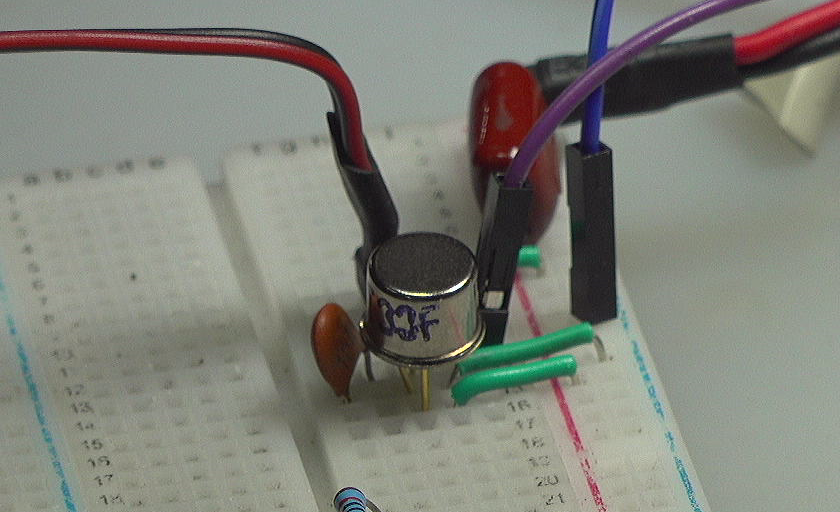

（1）面包板上测试电路

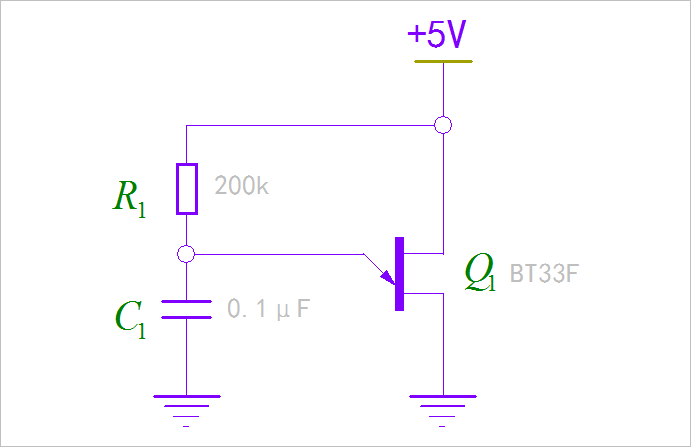

（2）原理图

电路参数：

C1：79.69nF
R1：200k
Q1：BT33F

2、测试结果

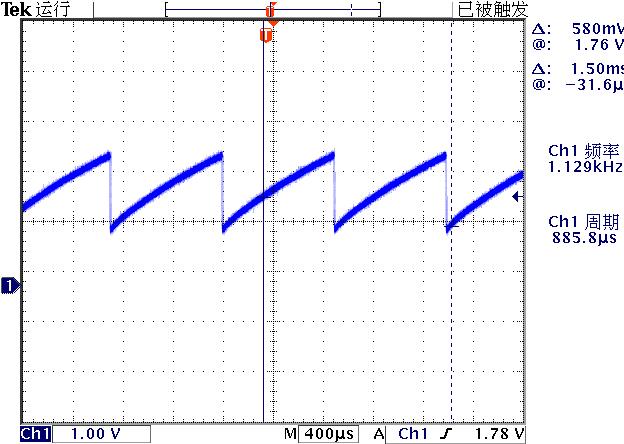

（1）测量波形

  使用示波器观察Q1的发射极的信号。下面是

测试结果：

波形频率：1.116kHz

（2）最低R1

  测量结果，当R1小于4.4kΩ时，电路就停止振荡。

3、振荡频率与工作电压

（1）第一次测量

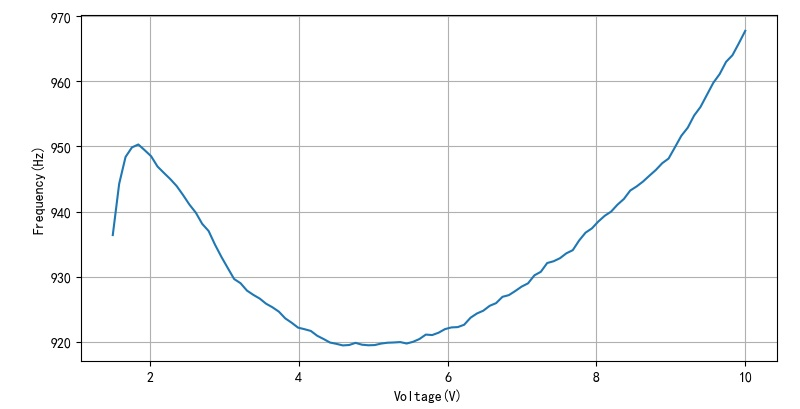

（2）第二次测量

  通过上面对比，可以看到影响振荡频率的应该是工作过程BT33F的温度。当工作电压增加之后，内部的功耗增加，温度上升之后频率变化。

三、测量BT33F 发射极负阻性

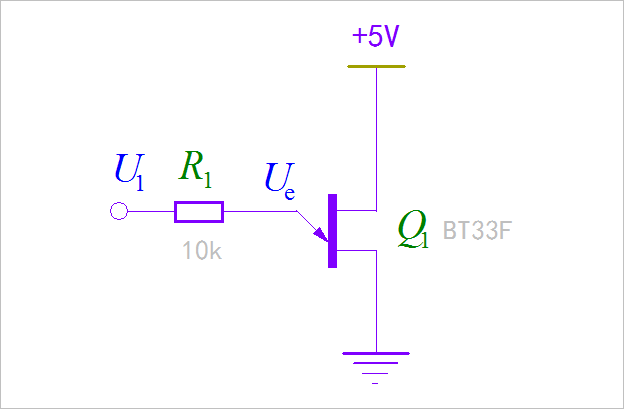

1、测量电路

2、测量曲线：Q1的电压 B2=0V

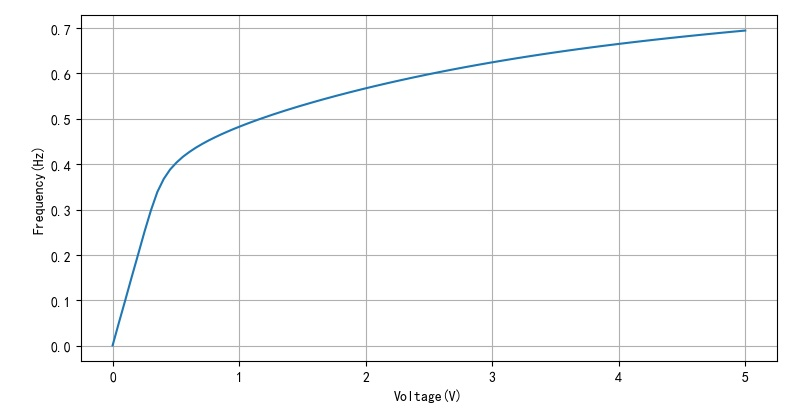

（1）测量电压：0 ~ 5V

• Q1的B1电压 ： 0V。

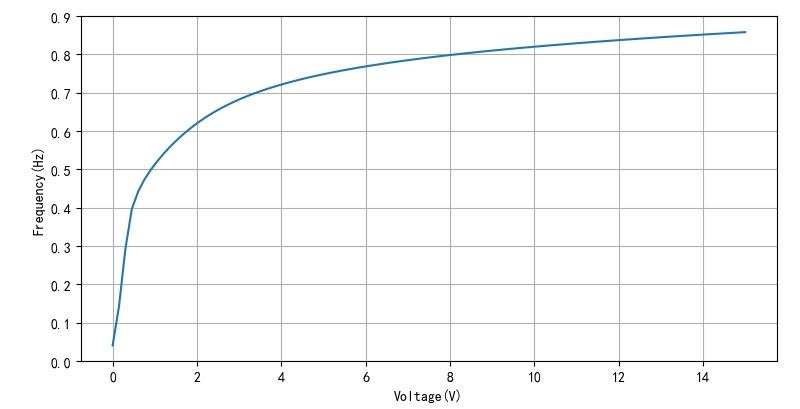

（2）测量电压：0 ~ 15V

• Q1的B1电压 ： 0V。

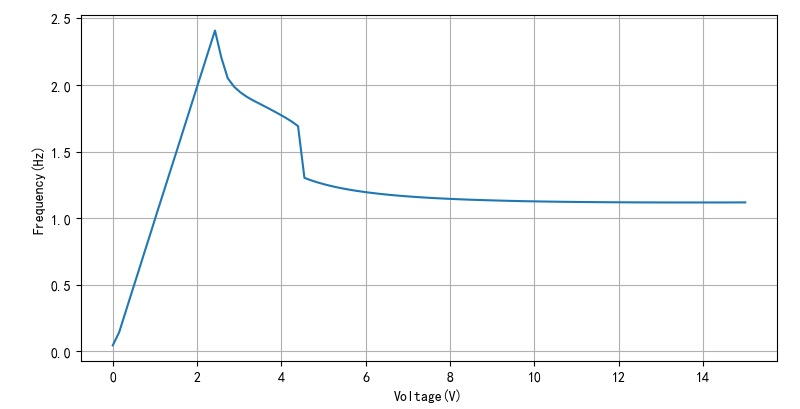

3、测量曲线：Q1，B2=5V

（1）第一次测量

（2）第二次测量

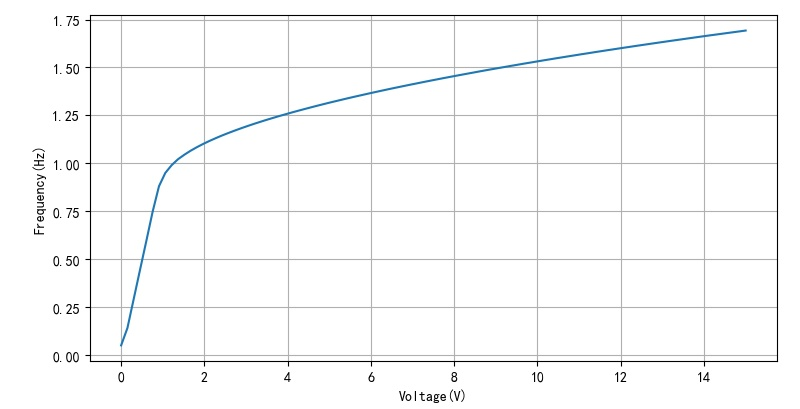

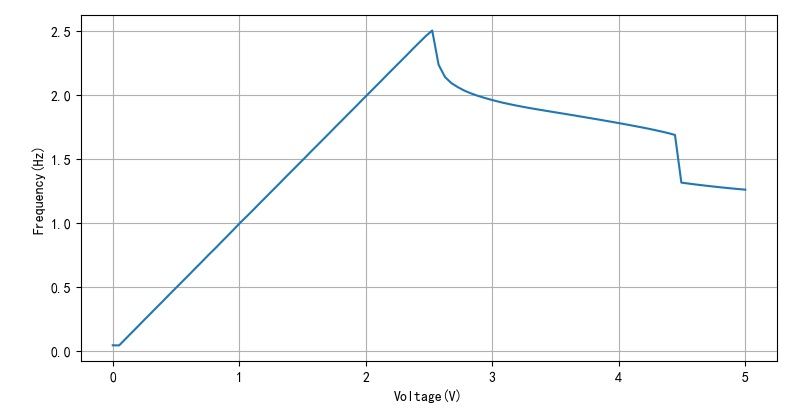

4、测量曲线：Q1 B1=5V

  将BT33F的Q1,Q2交换，测试它是否还有负阻性特性。

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST2.PY                     -- by Dr. ZhuoQing 2021-10-02
#
# Note:
#============================================================
from headm import *
from tsmodule.tsvisa        import *
from tsmodule.tsstm32       import *
dp1308open(112)
dp1308p25v(0)
time.sleep(1)
ve = []
volt = linspace(0, 15, 100)
for v in volt:
    dp1308p25v(v)
    time.sleep(1.5)
    meter = meterval()
    ve.append(meter[0])
    printf(v, meter[0])
    tspsave('measure1', ve=ve, volt=volt)
plt.plot(volt, ve)
plt.xlabel("Voltage(V)")
plt.ylabel("Frequency(Hz)")
plt.grid(True)
plt.tight_layout()
plt.show()
#------------------------------------------------------------
printf('\a')
#------------------------------------------------------------
#        END OF FILE : TEST2.PY
#============================================================






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33


● 相关图表链接:

• 图1.1 BT33 外形封装
• 图1.1.1 双基二极管管脚分布
• 图1.1.2 双基二极管原理图
• 图1.1.3 测试BT33F管脚间的特性
• 图2.2.1 测试BT33F振荡器的电路
• 图2.2.2 测试电路图
• 图2.2.3 Q1的发射极信号
• 图2.2.4 工作电压与频率
• 图2.2.5 工作电压与频率
• 图2.3.1 测试电路原理图
• 图2.3.2 施加电压与Q1 e机电压之间的关系
• 图2.3.3 施加电压U1与Ue之间的关系
• 图2.3.4 驱动电压与Ue关系
• 图2.3.5 驱动电压与Ue关系
• 图2.3.6 驱动电源与Q1的Ue之间的关系
