简 介： 利用计算机的声卡录制两个通道的混沌信号，用于未来的研究目标。

关键词： 混沌信号，双通道，声卡

§01 混沌信号

  在 从实验角度来验证混沌数据可以被预测吗？ 介绍利用利用 两个晶体管组成的混沌电路 产生物理混沌信号的方法，借助于计算机的声卡录制混沌信号。但只是录制了一个声道的混沌信号。重新使用戴个屏蔽线将计算机两个声道线路输入引出，这样便可以录制混沌信号中两个状态变量的变化信号，这样便可以应用于教学和研究中的示例波形。

一、产生方法

1、实验电路图

  实验中所使用的电路包括两部分，一部分是双三极管混沌电路，一部分是信号隔离电路。

(1) 双三极管混沌电路

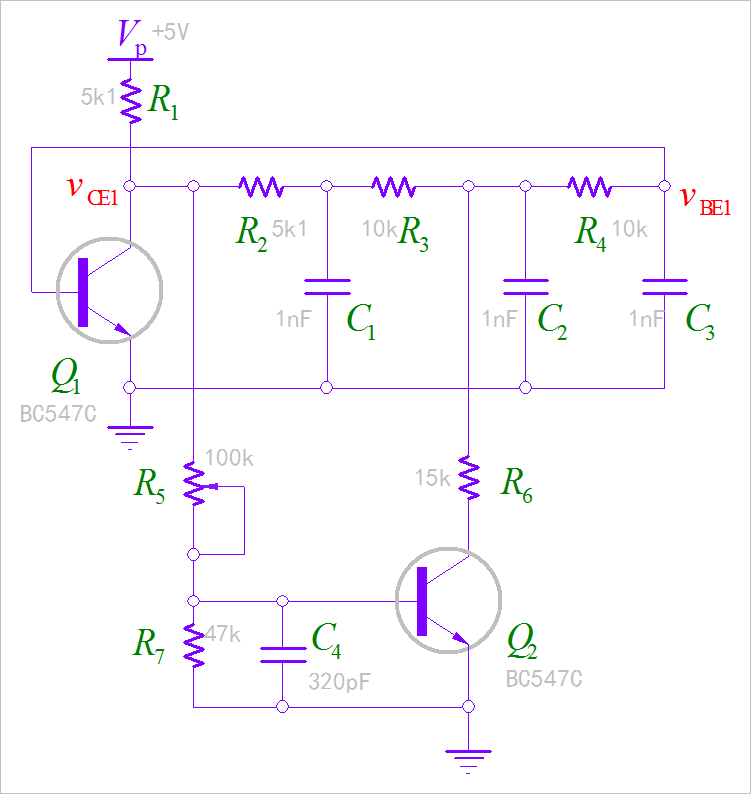

  下面是** 双三极管混沌电路基本电路框图**，其中电容参数进行了修改：

电路中电容值：

C1,2,3：68nF
C4：22nF

  电路的实际工作电压： +9V。

(2) 隔离电路

  由于计算机的声卡电路输入阻抗只有2kΩ左右，为了不影响混沌带上，使用TLC082运放进行电压跟随输出。

2、搭建实验电路

  在面包板上搭建实验电路，使用±9V工作电源。

二、调节与录制

  调节R5对应的电位器，使得电路产生混沌信号，并使用Audacity软件录制两个回路的混沌信号。

1、使用示波器观察

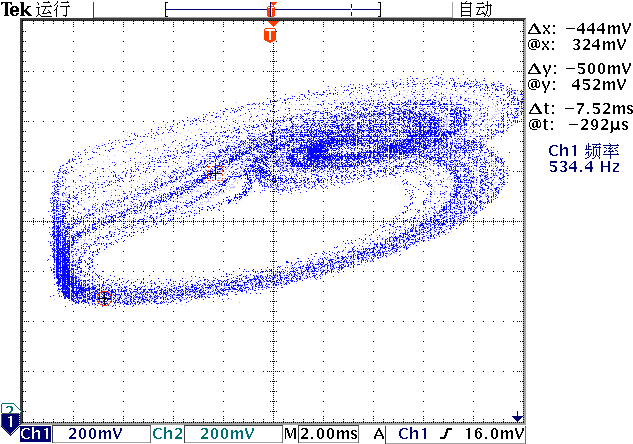

  利用示波器X-Y显示模式观察Q1集电极电压与C1电压信号的X-Y轨迹图，使得电路处在混沌振荡状态。

2、录制双通道混沌声音

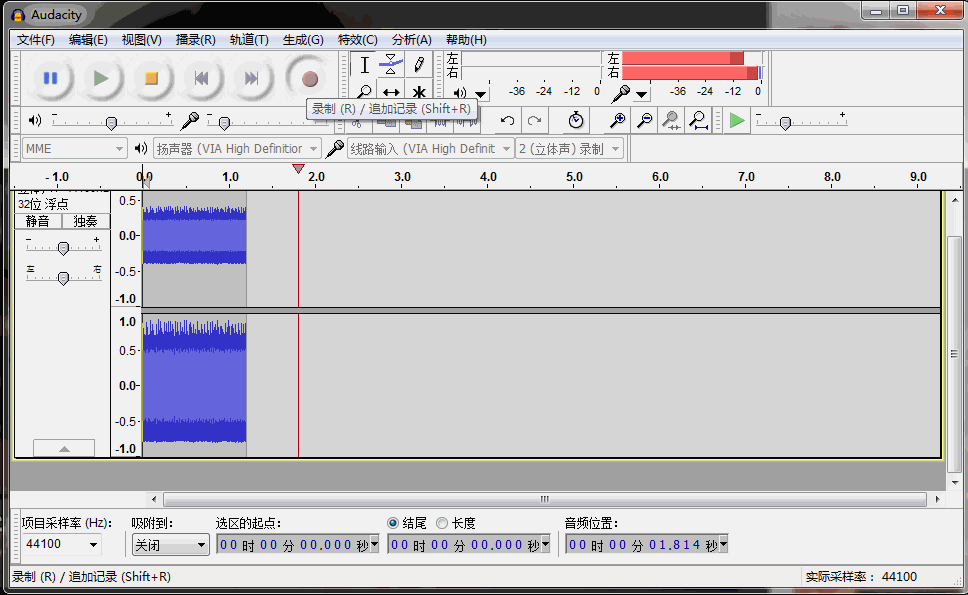

  利用Audicity软件录制上述两个信号，产生双通道混沌音频信号。

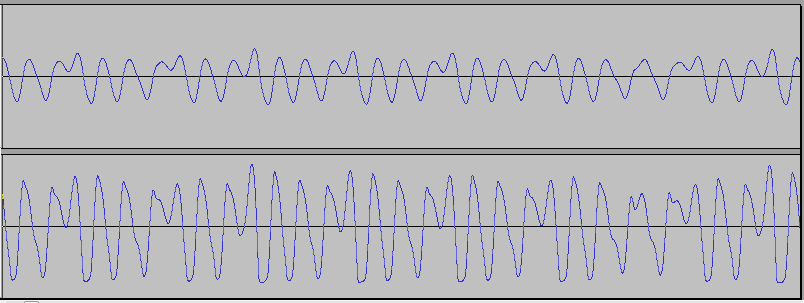

  下面是将两个声道的波形展开后对应的波形，可以看到这是两个不同的信号。对应着Q1的集电极电压信号与C1上的电压信号。

§02 录制信号

一、录制混沌信号

  下面是几段录制的混沌信号以及周期信号所对应的X-Y波形与对应的文件。

• 周期信号1： 存储文件CV4。

• **混沌信号1：**存储文件CV5。

• **混沌信号2：**存储文件CV6。

• **周期信号2：**存储文件CV7。

• **混沌信号3：**存储文件 CV8。

■ 相关文献链接:

• 从实验角度来验证混沌数据可以被预测吗？
• 两个晶体管组成的混沌电路

● 相关图表链接:

• 图1.1.1 双三极管混沌电路基本电路框图

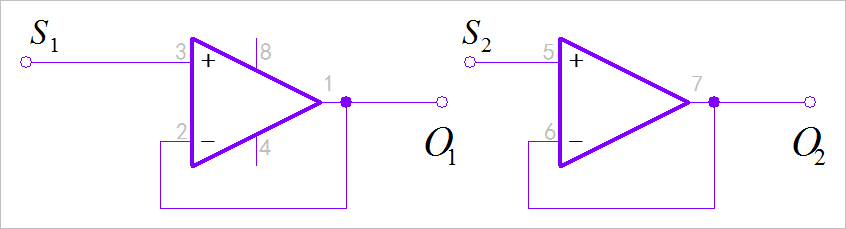

• 图1.1.2 隔离放大电路

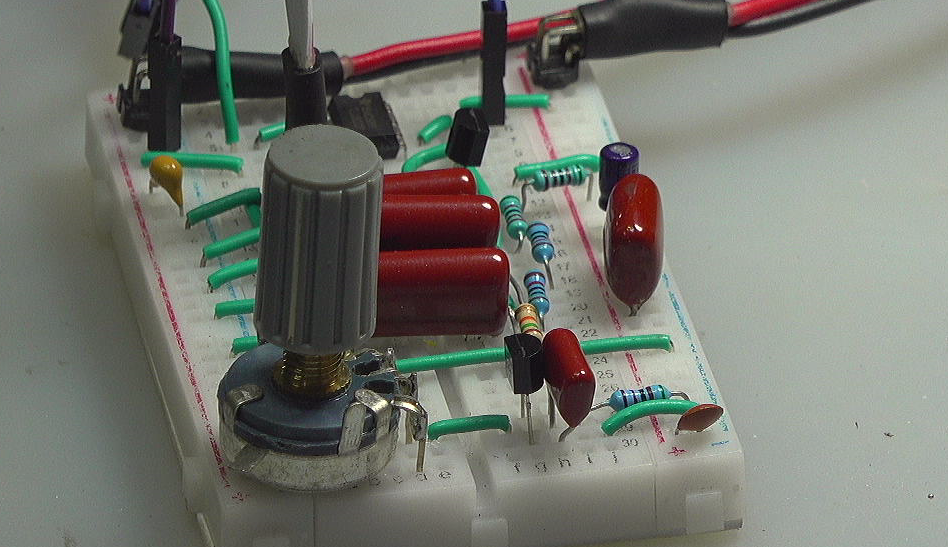

• 图1.1.3 搭建的的实验电路

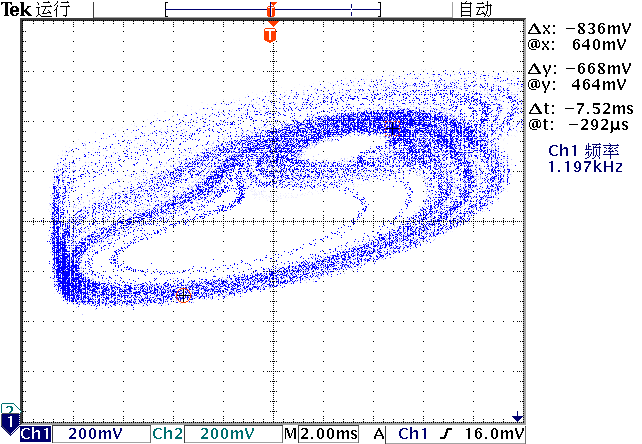

• 图1.2.1 观察Q1集电极与C1电压X-Y轨迹图
• 图1.2.2 使用Audicity录制双通道混沌音频信号
• 图1.2.3 录制的双通道两个信号波形

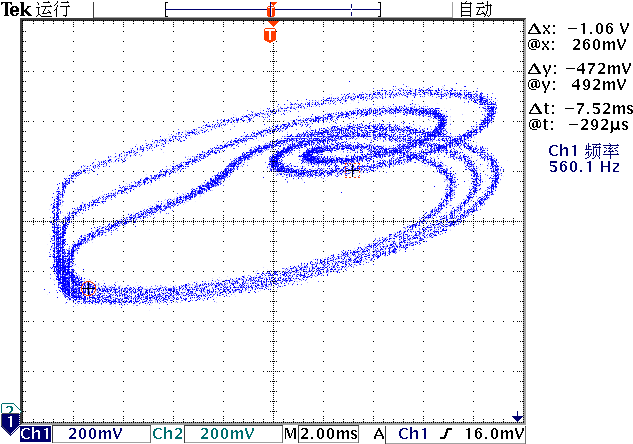

• 图2.1.1 周期信号
• 图2.1.2 混沌信号

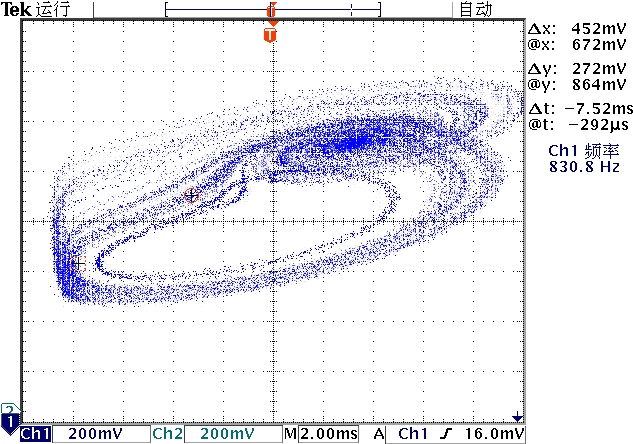

• 图2.1.3 混沌信号

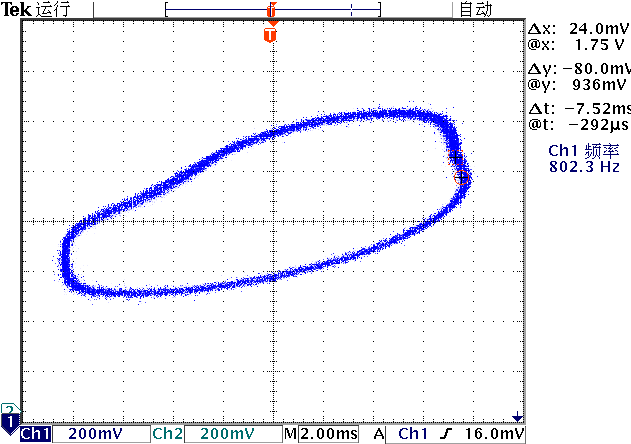

• 图2.1.4 周期信号

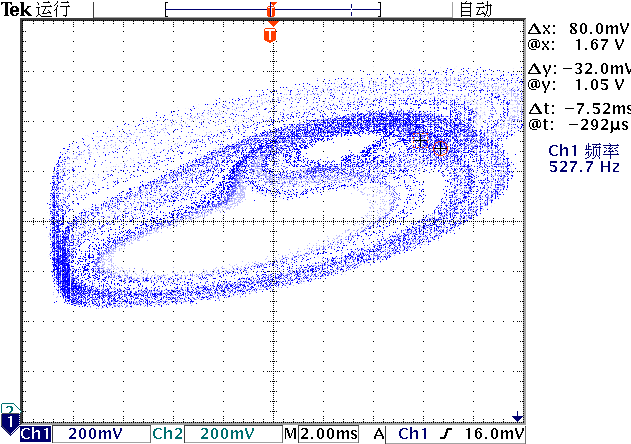

• 图2.1.5 混沌信号
