超简单Python画Heatmap热力图 -库plotly

在画热力图之前需要安装一个 Plotly第三方库

pip install plotly

推荐一下其他 画图工具 -> 点击 这里

  • 数据解释
    导入的数据格式为两个.csv的表格,由于懒惰没有再处理原始数据集了,具体传值赋值 pandas 均能实现。

    其中的 T2_All_Value 代表多列 z轴 ,x_y_axis 代表对应z轴的 xy坐标。

T2_All_Value
在这里插入图片描述

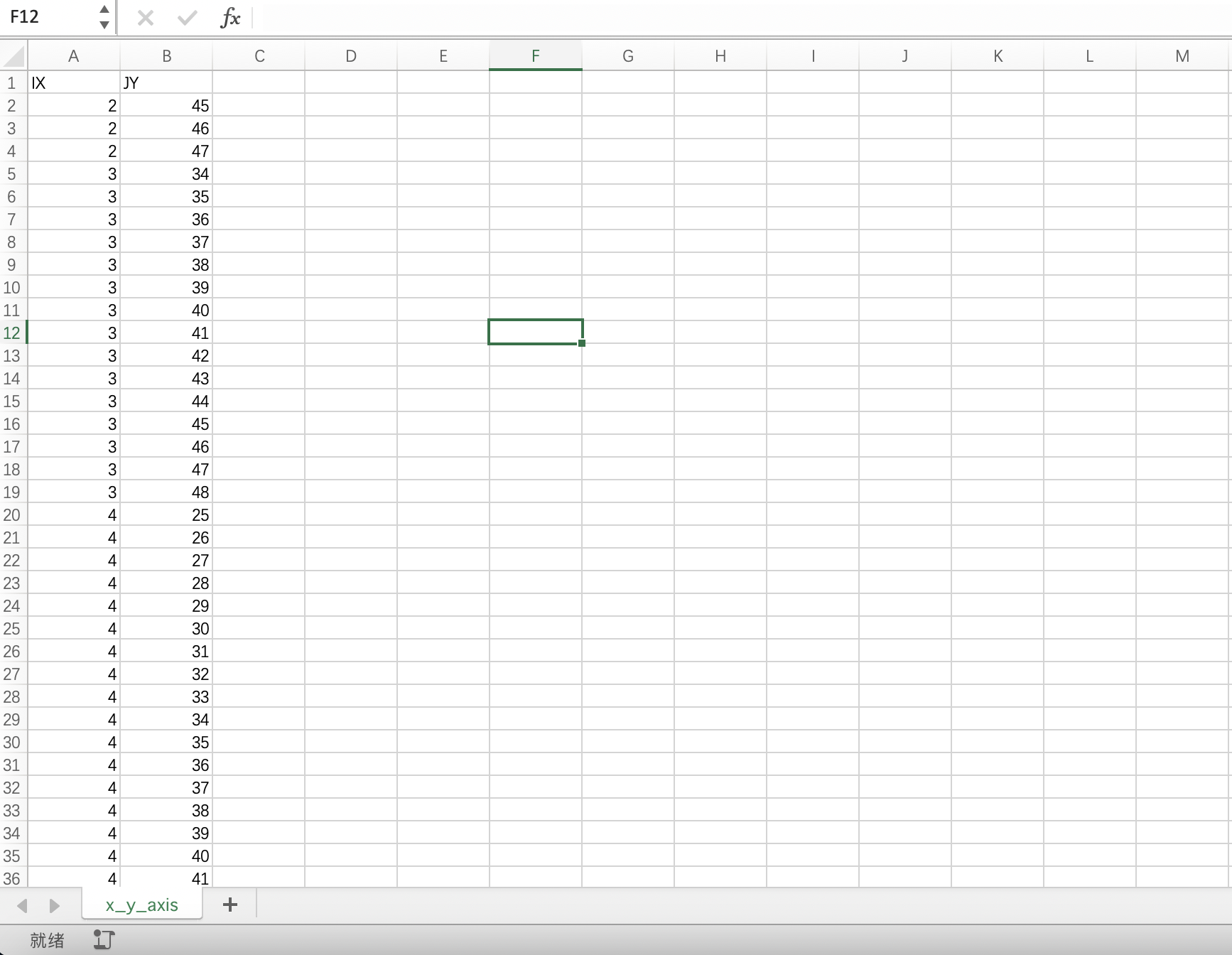

x_y_axis
在这里插入图片描述

上代码

import pandas as pd
from tqdm import tqdm
import plotly.graph_objects as go

# 关于取xyz的值做矩阵
df_all_T2 = pd.read_csv('T2_All_Value.csv', index_col=0)  # index_col=0用于消除unnamed:0列
# 读取T2数据集的行列数
q1 = df_all_T2.shape[1]  # 列数
r1 = df_all_T2.shape[0]  # 行数
print('T2有%r行,%r列。' % (r1, q1))
# 读取x和y轴数据
df_x_y = pd.read_csv('x_y_axis.csv')
# 获取表格的行列数q,r
q2 = df_x_y.shape[1]  # 列数
r2 = df_x_y.shape[0]  # 行数

print('x_y有%r行,%r列。' % (r2, q2))

list_ix = []
list_iy = []
list_iz = []

def choose_layer(layers):
    for xx in range(r2 + 1):
        if xx < r2:
            IIx = df_x_y.iloc[xx, 0]
            IIy = df_x_y.iloc[xx, 1]
            IIz = df_all_T2.iloc[xx, layers]

            # print('[x, y, z] = [%r, %r, %r]' % (IIx, IIy, IIz))
            # 将每个坐标轴存入一个list中
            list_ix.append(IIx)
            list_iy.append(IIy)
            list_iz.append(IIz)
    # print('本次的数据:', one_data)
    mmx = list_ix
    mmy = list_iy
    mmz = list_iz

    return mmx, mmy, mmz



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40

上面Function的到输入数据,每个mmx、mmy、mmz代表的是x-y-z轴的数据列表,类型为 list

def get_data(mmxx, mmyy, mmzz):


    df = pd.DataFrame(data=[v for v in zip(mmxx, mmyy, mmzz)], columns=['x', 'y', 'Value'])
    return df



  • 1
  • 2
  • 3
  • 4
  • 5

上一段 get_data() 主要将输入数据变成DataFrame的格式输出。

主函数 代码如下:

if __name__ == '__main__':
    # SIZE = 100
    for i in range(1, q1):

        mmx, mmy, mmz = choose_layer(i)
        df = get_data(mmxx=mmx, mmyy=mmy, mmzz=mmz)

        layout = go.Layout(
            # plot_bgcolor='red',  # 图背景颜色
            paper_bgcolor='white',  # 图像背景颜色
            autosize=True,
            # width=2000,
            # height=1200,
            title=str(i) + '-热力图',
            titlefont=dict(size=30, color='gray'),

            # 图例相对于左下角的位置
            legend=dict(
                x=0.02,
                y=0.02
            ),

            # x轴的刻度和标签
            xaxis=dict(title='x坐标轴数据',  # 设置坐标轴的标签
                       titlefont=dict(color='red', size=20),
                       tickfont=dict(color='blue', size=18, ),
                       tickangle=45,  # 刻度旋转的角度
                       showticklabels=True,  # 是否显示坐标轴
                       # 刻度的范围及刻度
                       # autorange=False,
                       # range=[0, 100],
                       # type='linear',
                       ),

            # y轴的刻度和标签
            yaxis=dict(title='y坐标轴数据',  # 坐标轴的标签
                       titlefont=dict(color='blue', size=18),  # 坐标轴标签的字体及颜色
                       tickfont=dict(color='green', size=20, ),  # 刻度的字体大小及颜色
                       showticklabels=True,  # 设置是否显示刻度
                       tickangle=-45,
                       # 设置刻度的范围及刻度
                       autorange=True,
                       # range=[0, 100],
                       # type='linear',
                       ),
        )

        fig = go.Figure(data=go.Heatmap(
            showlegend=True,
            name='Value',
            x=df['x'],
            y=df['y'],
            z=df['Value'],
            type='heatmap',
        ),
            layout=layout
        )

        fig.update_layout(margin=dict(t=100, r=150, b=100, l=100), autosize=True)

        fig.show()




  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62

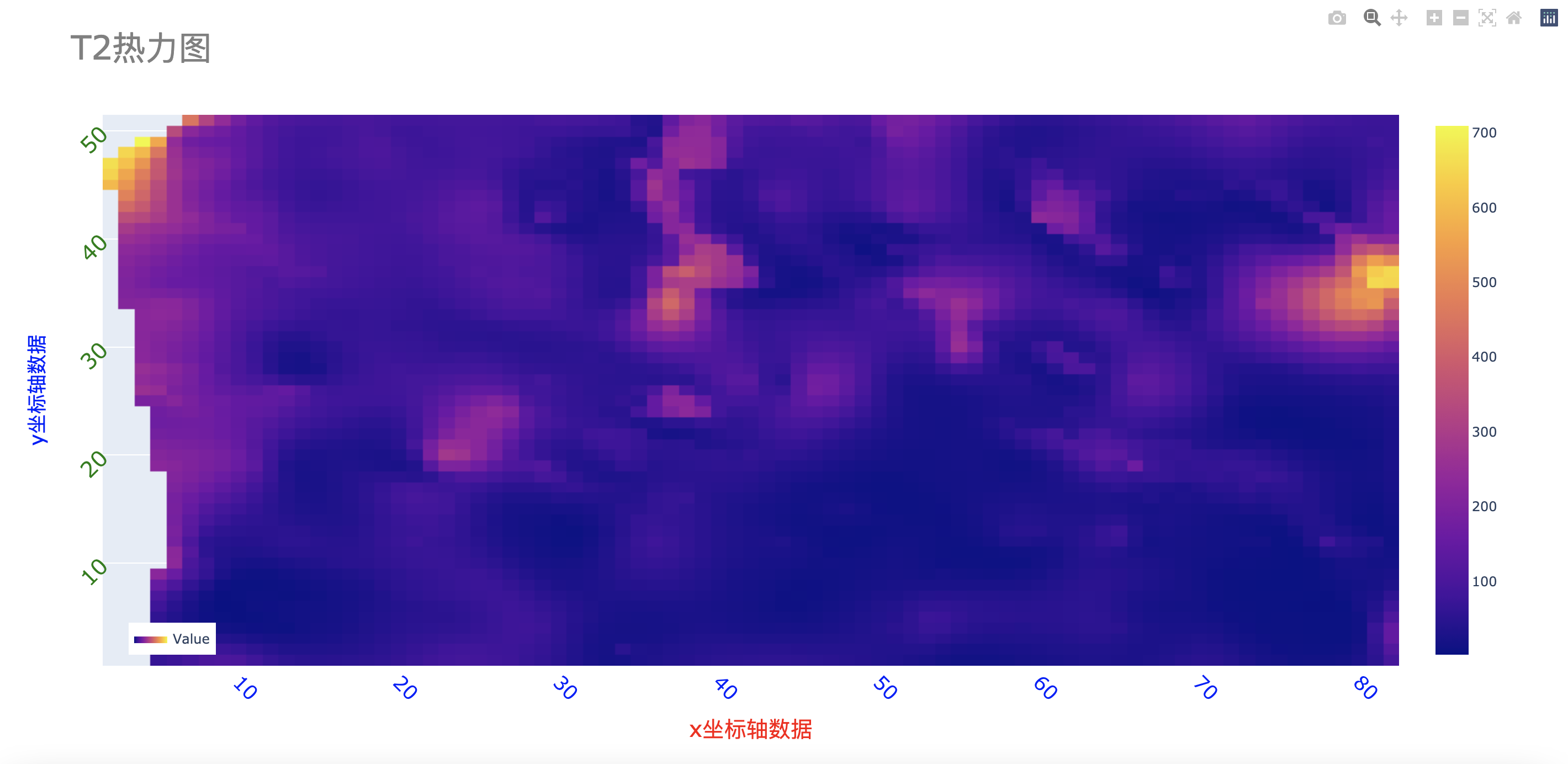

最终热力图效果如图所示

在这里插入图片描述

右上角有交互功能,可 放大缩小保存移动等系列操作。

在这里插入图片描述

完整代码

import pandas as pd
from tqdm import tqdm
import plotly.graph_objects as go

# 关于取xyz的值做矩阵
df_all_T2 = pd.read_csv('T2_All_Value.csv', index_col=0)  # index_col=0用于消除unnamed:0列
# 读取T2数据集的行列数
q1 = df_all_T2.shape[1]  # 列数
r1 = df_all_T2.shape[0]  # 行数
print('T2有%r行,%r列。' % (r1, q1))
# 读取x和y轴数据
df_x_y = pd.read_csv('x_y_axis.csv')
# 获取表格的行列数q,r
q2 = df_x_y.shape[1]  # 列数
r2 = df_x_y.shape[0]  # 行数

print('x_y有%r行,%r列。' % (r2, q2))

list_ix = []
list_iy = []
list_iz = []
one_data = []
all_data = []


for xx in range(r2 + 1):
    if xx < r2:
        IIx = df_x_y.iloc[xx, 0]
        IIy = df_x_y.iloc[xx, 1]
        IIz = df_all_T2.iloc[xx, 7]
        # one_data.append(IIx)
        # print('ddddddd:', one_data)
        # all_data.append(one_data)

        # print('[x, y, z] = [%r, %r, %r]' % (IIx, IIy, IIz))
        # 将每个坐标轴存入一个list中
        list_ix.append(IIx)
        list_iy.append(IIy)
        list_iz.append(IIz)
# print('本次的数据:', one_data)
print('xxx:', list_ix)
print('yyy', list_iy)
print('zzz', list_iz)
mmx = list_ix
mmy = list_iy
mmz = list_iz
print('duoshaogehsu', len(mmx))
long = len(mmx)  # 取LIST长度
# for ir in tqdm(range(long)):
#     # for ie in ():

for ie, iu, io in tqdm(zip(mmx, mmy, mmz)):
    # print('shenmgui:', ie)
    one_data.append(ie)
    # print('aaaaaa:',one_data)
    one_data.append(iu)
    # print('ssssss:', one_data)
    one_data.append(io)
    # print('cccccc:', one_data)
    # time.sleep(1)


    all_data.append(one_data)
    # print('牛逼的循环:', all_data)

    one_data = []

print('dasd asdas :', all_data)

data = all_data

xdata = list(set(mmx))
ydata = list(set(mmy))

bx = []
by = []

print('changdu1:', len(xdata))
print('changdu2:', len(ydata))
print('changdu3:', len(mmz))

for i_i in xdata:
    bx.append(str(i_i))

for i_j in ydata:
    by.append(str(i_j))


print('字符串类型的xdata:', bx)
print('字符串类型的ydata:', by)

xdata = bx
ydata = by



def get_data(mmxx, mmyy, mmzz):


    df = pd.DataFrame(data=[v for v in zip(mmxx, mmyy, mmzz)], columns=['x', 'y', 'z'])
    return df


if __name__ == '__main__':
    # SIZE = 100
    df = get_data(mmxx=mmx, mmyy=mmy, mmzz=mmz)

    layout = go.Layout(
        # plot_bgcolor='red',  # 图背景颜色
        paper_bgcolor='white',  # 图像背景颜色
        autosize=True,
        # width=2000,
        # height=1200,
        title='T2热力图',
        titlefont=dict(size=30, color='gray'),

        # 图例相对于左下角的位置
        legend=dict(
            x=0.02,
            y=0.02
        ),

        # x轴的刻度和标签
        xaxis=dict(title='x坐标轴数据',  # 设置坐标轴的标签
                   titlefont=dict(color='red', size=20),
                   tickfont=dict(color='blue', size=18, ),
                   tickangle=45,  # 刻度旋转的角度
                   showticklabels=True,  # 是否显示坐标轴
                   # 刻度的范围及刻度
                   # autorange=False,
                   # range=[0, 100],
                   # type='linear',
                   ),

        # y轴的刻度和标签
        yaxis=dict(title='y坐标轴数据',  # 坐标轴的标签
                   titlefont=dict(color='blue', size=18),  # 坐标轴标签的字体及颜色
                   tickfont=dict(color='green', size=20, ),  # 刻度的字体大小及颜色
                   showticklabels=True,  # 设置是否显示刻度
                   tickangle=-45,
                   # 设置刻度的范围及刻度
                   autorange=True,
                   # range=[0, 100],
                   # type='linear',
                   ),
    )

    fig = go.Figure(data=go.Heatmap(
        showlegend=True,
        name='Value',
        x=df['x'],
        y=df['y'],
        z=df['z'],
        type='heatmap',
    ),
        layout=layout
    )

    fig.update_layout(margin=dict(t=100, r=150, b=100, l=100), autosize=True)

    fig.show()



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106
  • 107
  • 108
  • 109
  • 110
  • 111
  • 112
  • 113
  • 114
  • 115
  • 116
  • 117
  • 118
  • 119
  • 120
  • 121
  • 122
  • 123
  • 124
  • 125
  • 126
  • 127
  • 128
  • 129
  • 130
  • 131
  • 132
  • 133
  • 134
  • 135
  • 136
  • 137
  • 138
  • 139
  • 140
  • 141
  • 142
  • 143
  • 144
  • 145
  • 146
  • 147
  • 148
  • 149
  • 150
  • 151
  • 152
  • 153
  • 154
  • 155
  • 156
  • 157
  • 158
  • 159
  • 160
  • 161

"
你背转的侧影

组成你姓名的声音

你笑声的曲调

这些都是你留给我的闪闪发亮的物事

"

Respect !
