前言
VTP（VLAN Trunking Protocol）：是VLAN中继协议，也被称为虚拟局域网干道协议。它是思科私有协议。作用是十几台交换机在企业网中，配置VLAN工作量大，可以使用VTP协议，把一台交换机配置成VTP Server, 其余交换机配置成VTP Client,这样他们可以自动学习到server 上的VLAN 信息。
提示：以下是本篇文章正文内容，下面案例可供参考
一、VTP协议
VTP（VLAN Trunking Protocol）
- 虚拟局域网中继协议
- 从一点维护整个网络上VLAN的添加、删除和重命名工作
二、VTP域
VTP域的组成
- 具有相同域名，通过Trunk相连的一组交换机
三、VTP的运行模式4-1
服务器模式（Server）
- 可以创建、删除和修改VLAN
- 学习、转发相同域名的VTP通告
客户机模式（Client）
- 学习、转发相同域名的VTP通告
- 不可以创建、删除和修改VLAN
透明模式（Transparent）
- 可以创建、删除和修改VLAN，但只在本地有效
- 转发但不学习VTP通告
四、VTP的运行模式4-2
Server模式
五、VTP的运行模式4-3

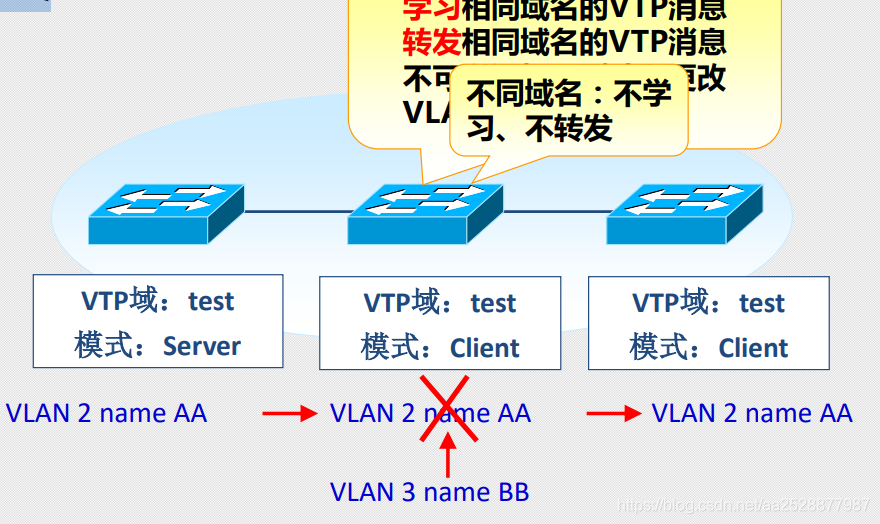

Client模式
六、VTP的运行模式4-4

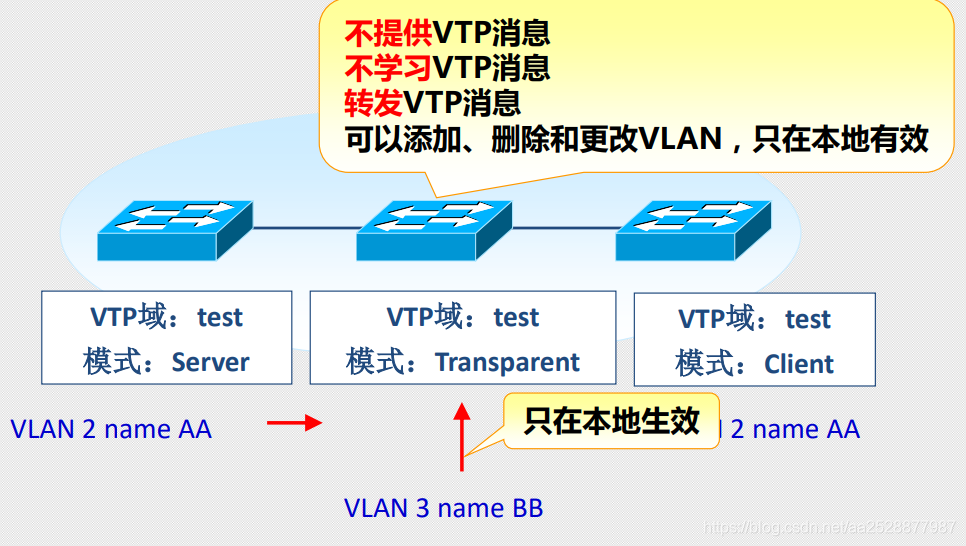

Transparent模式
七、VTP通告
VTP通告内容
- 管理域、版本号、配置修改编号、VLAN及某些参数
配置修改编号 - 新增的交换机配置修改编号应该重新置0
- 交换机重启或修改域名，修订号也将被重置为0
- 一旦被重置为0，将立即方法通告请求！
VTP通告类型
1）汇总通告（服务器）
2）通告请求（客户机、服务器）
3）详细通告（服务器）
八、VTP配置2-1
创建VTP域
Switch(config)# vtp domain domain_name
配置交换机的VTP模式
Switch(config)# vtp mode { server | client | transparent }
九、VTP配置2-2
配置VTP版本
Switch(config)# vtpversion 2
配置VTP版本
Switch（config）# vtppassword 密码
查看VTP配置信息
Switch# show vtp status
十、VTP配置实例5-1
