一、数据链路层（2层 Data Link Layer）

1.属于2层

2.传输单元：帧

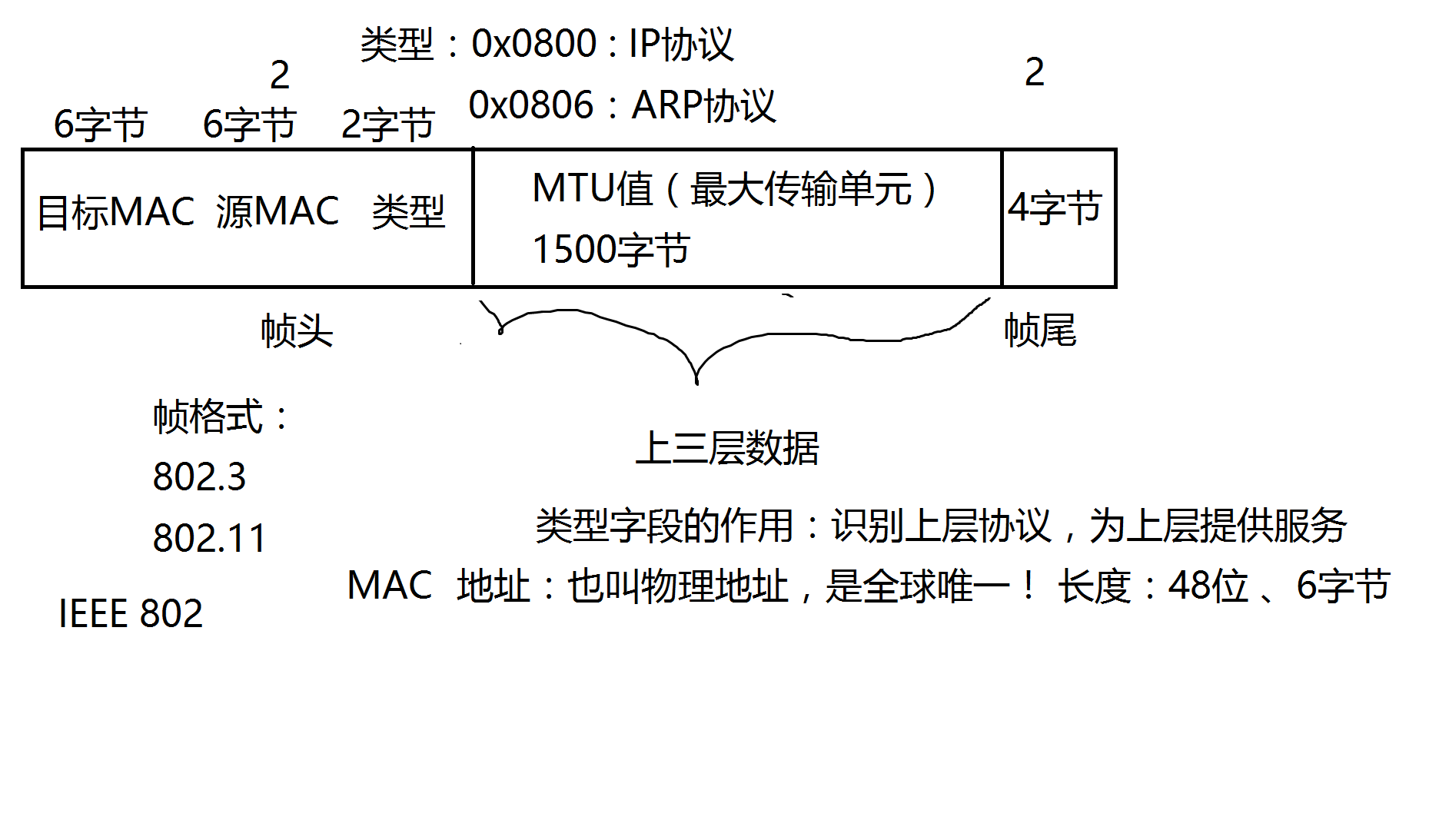

3.帧结构:

帧头：6+6+2=14字节
MTU值：1500字节
帧尾：4字节

帧头内容：目标MAC、源MAC、类型
类型的作用：识别上层协议
0x0800：上层为IP协议
0x0806：上层为ARP协议
0x代表16进制

4.工作在数据链路层的设备：交换机/网卡

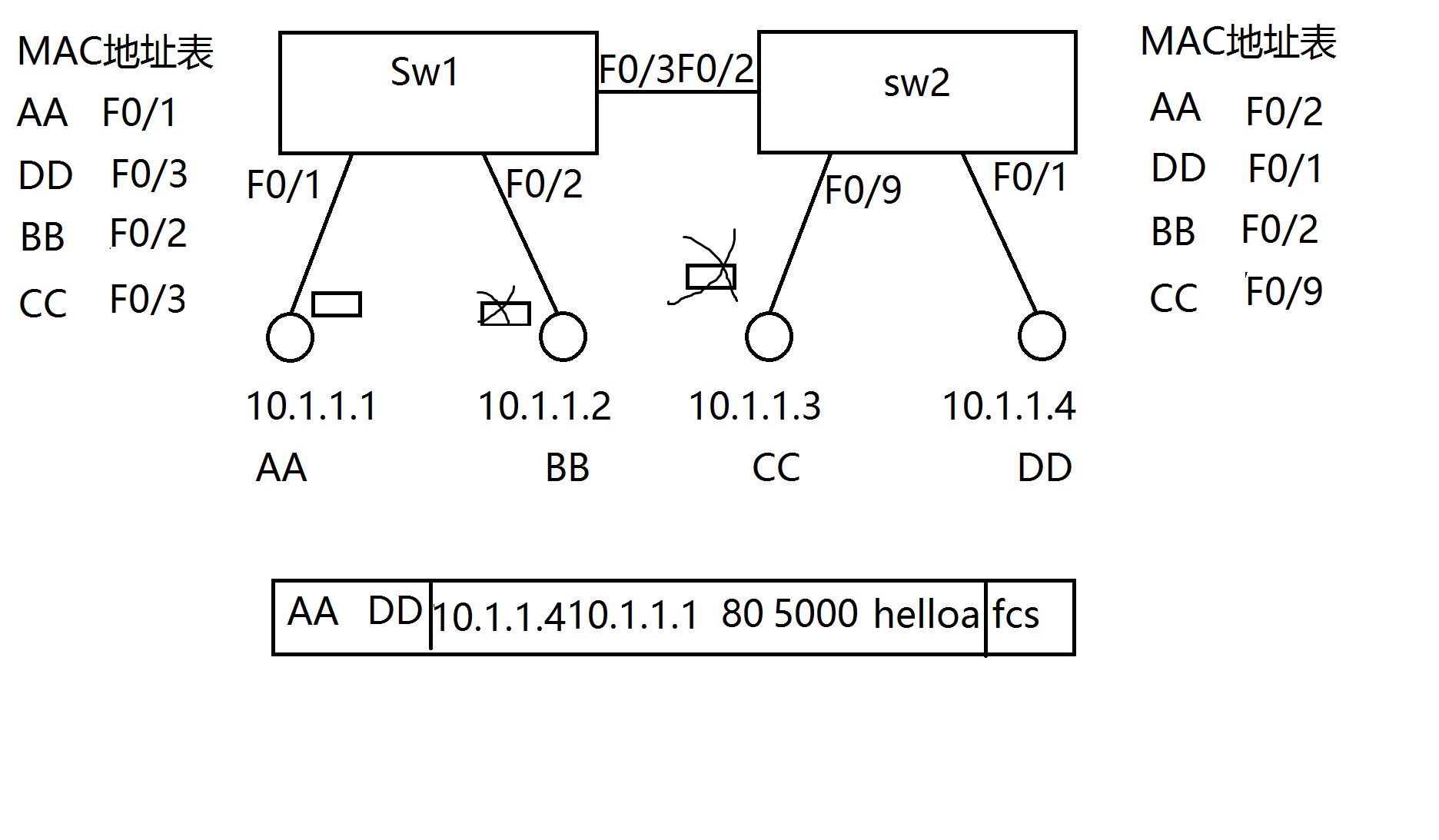

5.交换机工作原理：

收到一个数据帧后：

1.首先学习帧中的源MAC地址来形成MAC地址表
2.然后检查帧中的目标MAC地址，并匹配MAC地址表：
如表中有匹配项，则单播转发
如表中无匹配项，则除接受端口外广播转发
3.MAC地址表的老化时间默认是300秒（可修改）

6.交换机的端口：

E 10Mb
F 100Mb
G 1000Mb
Te 10000Mb

F0/1
0模块号
1接口号

接口速率自适应：1000/100/10M自适应
速率工作模式可以为10,100,1000任何一种状态

端口状态：up/down
down的3中可能：
1）人工down掉
2）速率不匹配
3）双工模式不匹配（双工duplex）
双工模式：单工、半双工、全双工

7.交换机5大基本工作模式及命令
第一次配置网络设备，需要使用console线
在PC需要使用“超级终端”或其他软件。

1）用户模式：
switch>
可以查看交换机的基本简单信息，且不能做任何修改配置！
2）特权模式：
switch> enable
switch#
可以查看所有配置，且不能修改配置
但可以做测试、保存、初始化等操作
3）全局配置模式：
switch# configure terminal
switch(config)#
默认不能查看配置！
可以修改配置，且全局生效！
4）接口配置模式：
switch(config)# interface f0/1
switch(config-if)#
默认不能查看配置！
可以修改配置，且对该端口生效！
5）console口/线/控制台模式：
默认不能查看配置！
可以修改配置，且对console口生效！

命令：

6. exit退出一级

end直接退到特权模式

7. 支持命令缩写

8. ?的用法

9. 历史命令

10.tab补全键

11.配置主机名：

conf t
hostname 设备名

12.设置用户密码：

line co 0
password 密码
login
exit

13.快捷键：

ctrl+u ：快速删除光标全所有字符
ctrl+a ：快速定位光标到行首
ctrl+e ：快速定位光标到行尾

在内存中存在一个文件：
running-config
第一次开机，系统会在内存中自动
创建一个新的干净的running-config

14.保存配置：

en
copy running-config startup-config
或
write

15.交换机开机动作：

先去硬盘中查找startup-config是否存在，
如果不存在，在内存中创建新的run
若果存在，则复制到内存中并改名为running-config

16.查看running-config配置

en
show running-config
sh run

17.查看startup-config配置

show startup-config

18.重启设备：

en
reload

19.配置特权密码：

conf t
enable password 密码 （明文）
enable secret 密码 （密文）

20.查看MAC地址表:

show mac-address-table

21.查看接口状态列表：

show ip int brief
sh ip int b

22.手工关闭接口

int f0/x
shutdown
exit

23.手工开启接口

int f0/x
no shutdown
exit

24.do的用法

其他模式加do空格可以强制使用特权模式的命令
如：
do sh run
do sh ip int b
do wr
等

25.删除配置

1）在哪配置的，就在哪删！
2）命令前加no空格
3）原命令中有参数，并且参数具有唯一性，则
删除时不需要加参数
如:
conf t
hostname sw1

conf t
no hostname

26.清空/擦除/初始化配置

en
erase startup-config

27.为3层端口配置IP：

int f0/0
ip add 10.1.1.254 255.255.255.0
no shut
exit

28.开启远程控制：

conf t
line vty 0 4
transport input telnet/ssh/none/all
password 密码
login
exit

conf t
hostname r1
ip domain-name r1.qf.com
crypto key generate rsa 生成密钥对！
line vty 0 4
transport input telnet/ssh/none/all
login local
exit
username xx password 123.com

29.为交换机配置管理IP:

conf t
int vlan 1
ip add 10.1.1.253 255.255.255.0
no shut

30.为交换机配置默认网关：

目的：可被跨网段管理！
conf t
ip default-gateway 10.1.1.254

31.关闭自动解析功能：

conf t
no ip domain-lookup
