一、Cisco Packet Tracer基本使用

1：添加设备：路由器选择1841，交换机选择2960二层交换机，添加PC、服务器Server（End Devices）

2：添加连接：这里指以太网连接，直连网线和交叉网线：

PC到交换机、交换机到路由器使用直连网线；路由器到路由器、路由器到服务器使用交叉网线

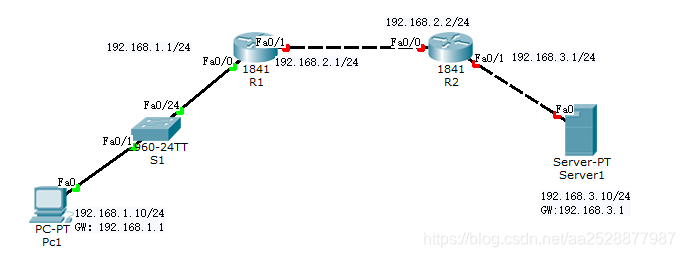

添加网络设备主机名，Pc1的FastEthernet0连交换机S1的FastEthernet0/1，S1的FastEthernet0/24连路由器R1的以太网口F0/0，R1的F0/1连路由器R2的F0/0，R2的F0/1接服务器Server1的F0接口。

3：添加端口描述

选择Cisco Packet Tracer的option->Preferences->Show Device Name Labels开启端口描述，选择软件工具右侧文本框进行规划路由器、PC、服务器接口IP地址以及网关配置

4：配置路由器接口IP

1）首先，点击R1，选择CLI，输入N进入命令行

Router>enable　　#进入到特权模式
Router#config t　　#进入到全局模式
Router(config)#hostname R1　　#配置主机名

R1(config)#int f0/0　　#配置R1路由器的F0/0接口
R1(config-if)#ip address 192.168.1.1 255.255.255.0　　#配置R1路由器的F0/0接口的IP地址
R1(config-if)#no shutdown　　#cisco路由器接口默认是shutdown，打开接口

R1(config-if)#end　　#退出到特权模式
R1#
%SYS-5-CONFIG_I: Configured from console by console

R1#copy run start　　#保存配置，两次回车！
Destination filename [startup-config]?
Building configuration…
[OK]
R1#

依次，配置R1的f0/1、R2的f0/0和f0/1

2）交换机不需要配置IP地址，下面配置PC及服务器的IP地址、网关：

点击PC，选择Desktop->IP Configuration,配置IP和网关

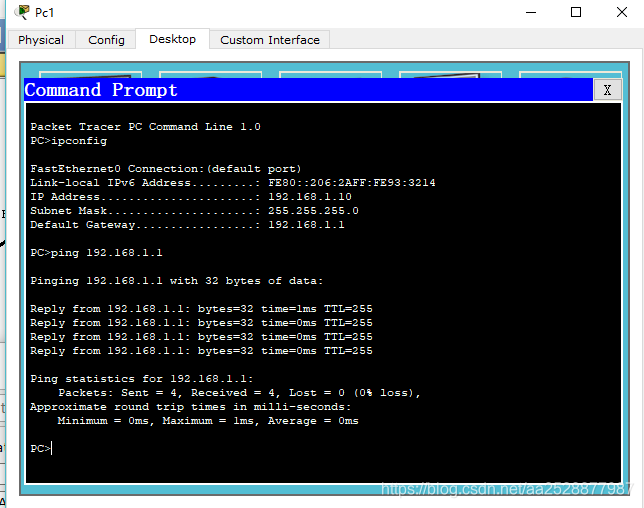

点击关闭，选择Command Prompt测试PC到网关的连通性

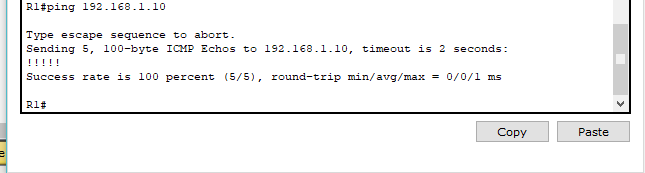

在R1上测试到PC的连通性

3）在R1、R2上配置静态路由

Router>enable

R1#config t
R1(config)#ip route 192.168.3.0 255.255.255.0 f0/1

R2#enable
R2#config t

R2(config)#ip route 192.168.1.0 255.255.255.0 f0/0

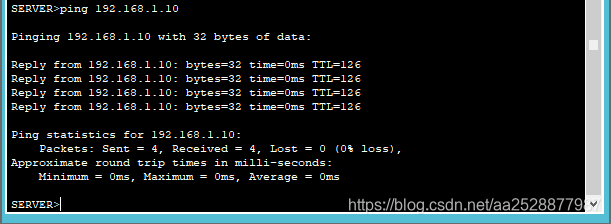

测试PC至Server的连通性：

全局模式下，配置静态路由的两种方式：

1：ip route 192.168.1.0 255.255.255.0 192.168.1.2

192.168.1.0 为目的网段的网络地址，255.255.255.0 为目的网络子网掩码， 192.168.1.2为下一跳的接口IP
2：ip route 192.168.1.0 255.255.255.0 Fa0/1

192.168.1.0 为目的网段的网络地址，255.255.255.0 为目的网络子网掩码， Fa0/1为本路由器出口的接口

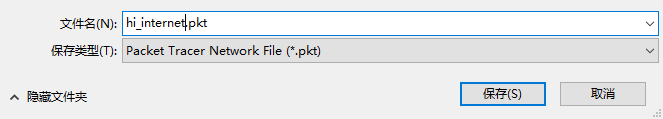

4）最后保存文件，File->Save->hi_internet.pkt，便于下次实验！
