DHCP实验

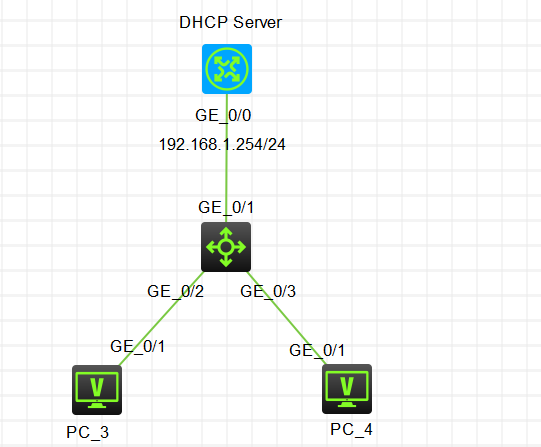

实验拓扑

在这里插入图片描述

实验需求

  1. 按照图示为R1配置IP地址
  2. 配置R1为DHCP服务器,提供服务的地址池为192.168.1.0/24网段,网关为192.168.1.254,DNS服务器地址为202.103.24.68202.103.0.117
  3. 192.168.1.10-192.168.1.20为专用地址段,要求不能用于自动分配
  4. PC3和PC4都能获取到192.168.1.0/24网段的IP地址

实验解法

  1. R1配置IP地址
    步骤1:在R1上配置ip地址

    [R1]int g0/0
    [R1-GigabitEthernet0/0]ip add 192.168.1.254 24
    [R1-GigabitEthernet0/0]quit
    [R1]



    • 1
    • 2
    • 3
    • 4
  2. 配置R1的DHCP服务

    步骤1:在R1上开启DHCP服务

    [R1]dhcp enable



    • 1

    步骤2:创建1号地址池,宣告网段192.168.1.0/24,网关为192.168.1.254,DNS为8.8.8.8202.103.0.117

    [R1]dhcp server ip-pool 1
    [R1-dhcp-pool-1]network 192.168.1.0 mask 255.255.255.0
    [R1-dhcp-pool-1]gateway-list 192.168.1.254
    [R1-dhcp-pool-1]dns-list 8.8.8.8 202.103.0.117



    • 1
    • 2
    • 3
    • 4
  3. 配置IP地址排除

    分析:被配置为排除的IP地址段,DHCP服务器将不会进行分配。配置排除的命令需要退出到系统视图配置

    步骤1:配置IP地址排除段,为192.168.1.10-192.168.1.20

    [R1]dhcp server forbidden-ip 192.168.1.10 192.168.1.20



    • 1

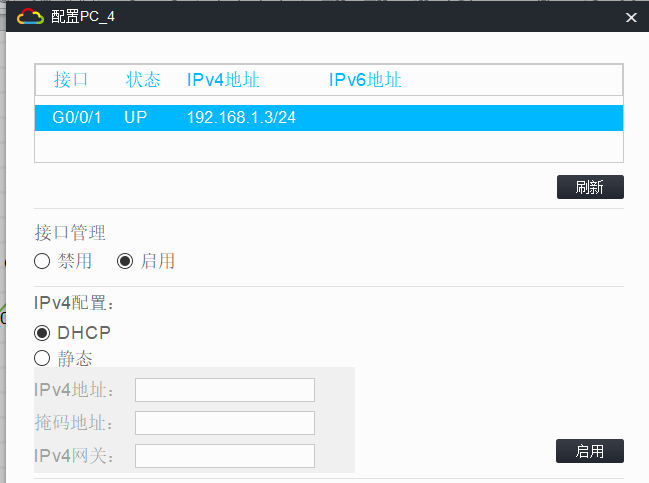

测试

在这里插入图片描述
在这里插入图片描述

DHCP中继

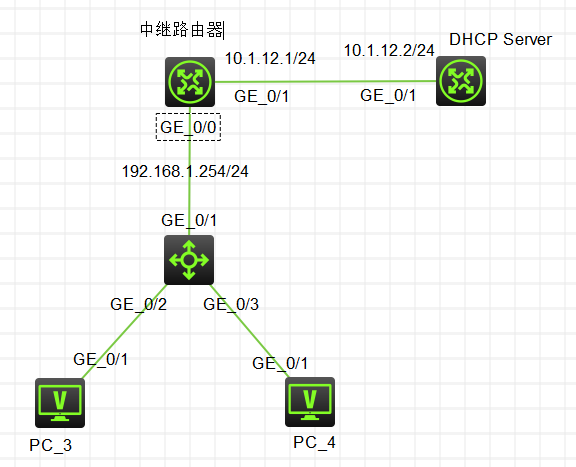

实验拓扑

在这里插入图片描述

实验需求

  1. 按照图示配置IP地址
  2. 配置R2为DHCP服务器,能够跨网段为192.168.1.0/24网段自动分配IP地址。要求分配DNS地址为8.8.8.8202.103.0.117
  3. PC3获取IP地址后,能够访问到10.1.12.1

实验解法

  1. 配置IP地址

  2. 配置R为DHCP服务器,能够跨网段为192.168.1.0/24网段自动分配IP地址

    分析:默认情况下,DHCP只能为和本机处于同一网段的客户端分配IP地址。现在要求跨网段分配IP地址,就需要配置DHCP中继来实现
      在DhcpServer上创建的地址池必须要宣告192.168.1.0/24网段。DHCP分配的网关地址应该是192.168.1.0/24网段的真实网关,根据拓扑得知,网关就是R1的g0/0接口,IP地址为192.168.1.254
      DHCP的IP地址请求和应答报文都是广播形式发送,默认情况下,是无法穿越路由器的,所以需要在R1上开启DHCP中继功能,使DHCP报文能够跨网段转发
      另外,192.168.1.0/24网段对DhcpServer来说,是非直连网段,要使DhcpServer和PC3连通,DhcpServer上必须具有到达192.168.1.0/24网段的路由信息

    步骤1:在R1上配置ip

    [R1]INT G0/0
    [R1-GigabitEthernet0/0]ip add 192.168.1.254 24
    [R1-GigabitEthernet0/0]int g0/1
    [R1-GigabitEthernet0/1]ip add 10.1.12.1 24
    [R1-GigabitEthernet0/1]quit
    [R1]



    • 1
    • 2
    • 3
    • 4
    • 5
    • 6

    步骤2:在DhcpServer上配置ip

    [DhcpServer]int g0/1
    [DhcpServer-GigabitEthernet0/1]ip address 10.1.12.2 255.255.255.0
    [DhcpServer-GigabitEthernet0/1]qui
    [DhcpServer]



    • 1
    • 2
    • 3
    • 4

    步骤3:在DhcpServer上开启DHCP功能,并创建2号DHCP地址池,宣告网段192.168.1.0/24,网关为192.168.1.254,DNS为8.8.8.8202.103.0.117

    [DhcpServer]dhcp enable
    [DhcpServer]dhcp server ip-pool 2
    [DhcpServer-dhcp-pool-2]network 192.168.1.0 mask 255.255.255.0
    [DhcpServer-dhcp-pool-2]gateway-list 192.168.1.254
    [DhcpServer-dhcp-pool-2]dns-list 8.8.8.8 202.103.0.117



    • 1
    • 2
    • 3
    • 4
    • 5

    步骤4:在R1上开启DHCP功能,并在连接客户端的接口(g0/0)上开启DHCP中继功能,并指定DHCP服务器的IP地址

    [R1]dhcp enable
    [R1]interface g0/0
    [R1-GigabitEthernet0/0]dhcp select relay
    [R1-GigabitEthernet0/0]dhcp relay server-address 10.1.12.2



    • 1
    • 2
    • 3
    • 4

    步骤5:在[DhcpServer]上配置默认路由,使[DhcpServer]的DHCP协议报文能够到达PC3,PC4

    [DhcpServer]ip route-static 0.0.0.0 0 10.1.12.1



    • 1

测试:

在这里插入图片描述

总结

  • DHCP(Dynamic Host Configuration Protocol,动态主机配置协议)用来为网络设备动态地分配IP地址等网络配置参数。

  • DHCP采用客户端/服务器通信模式,由客户端向服务器提出配置申请,服务器返回为客户端分配的IP地址等相应的配置信息,以实现IP地址等信息的动态配置。

  • IP 地址分配策略

    • 手工分配:由管理员为少数特定客户端(如WWW服务器等)静态绑定固定的IP地址。通过DHCP将配置的固定IP地址发给客户端
    • 自动分配:DHCP为客户端分配租期为无限长的IP地址
    • 动态分配地址:DHCP为客户端分配具有一定有效期限的IP地址,到达使用期限后,客户端需要重新申请地址(绝大数是这种分配方式)
      • DHCP客户端的IP 地址租约到达一半时间 ,客户单会发送 DHCP-REQUEST报文,以进行IP租约的更新
      • 如果客户端可以继续使用此IP地址,则DHCP服务器回应DHCP-ACK报文,通知DHCP客户端已经获得新IP租约
      • 如果此IP地址不可以再分配给该客户端,则DHCP服务器回应DHCP-NAK报文,通知DHCP客户端不能获得新的租约。
      • 如果在租约的一半时间进行的续约操作失败,DHCP客户端会在租约期限达到7/8时,广播发送DHCP-REQUEST报文进行续约
  • IP地址动态获取过程

    • DHCP-DISCOVER,发现。客户端广播发送
    • DHCP-OFFER 提供,DHCP提供ip地址
    • DHCP-REQUEST 选择阶段,如果有多个DHCP服务器向该客户端 发来 OFFER报文,客户端只能接受第一个到达的报文,然后以广播的方法 发送 Request报文(该报文包含以分配的地址)
    • DHCP-ACK 确认阶段 DHCP服务器确认IP地址的阶段,DHCP服务器,如果确认将地址分配给该客户端,则返回DHCP-ACK报文;否则返回DHCP-NAK报文,表明地址不能分配给该客户端。
  • DHCP Option

    • Option 3:路由器选项,用来指定为客户端分配的网关地址。
    • Option 6:DNS服务器选项,用来指定为客户端分配的DNS服务器地址。
    • Option 33:静态路由选项。该选项中包含一组有分类静态路由(即目的地址的掩码固定为自然掩码,不能划分子网),客户端收到该选项后,将在路由表中添加这些静态路由。如果Option 33和Option 121同时存在,则忽略Option 33。
    • Option 51:IP地址租约选项。
    • Option 53:DHCP消息类型选项,标识DHCP消息的类型。
    • Option 55:请求参数列表选项。客户端利用该选项指明需要从服务器获取哪些网络配置参数。该选项内容为客户端请求的参数对应的选项值。
    • Option 60:厂商标识选项。客户端利用该选项标识自己所属的厂商;DHCP服务器可以根据该选项区分客户端所属的厂商,并为其分配特定范围的IP地址。
    • Option 66:TFTP服务器名选项,用来指定为客户端分配的TFTP服务器的域名。
    • Option 67:启动文件名选项,用来指定为客户端分配的启动文件名。
    • Option 121:无分类路由选项。该选项中包含一组无分类静态路由(即目的地址的掩码为任意值,可以通过掩码来划分子网),客户端收到该选项后,将在路由表中添加这些静态路由。如果Option 33和Option 121同时存在,则忽略Option 33。
    • Option 150:TFTP服务器地址选项,用来指定为客户端分配的TFTP服务器的地址。
  • 在扩展或普通模式的动态分配地址池中,顺序查找可供分配的IP地址,最先找到的IP地址

    • 与客户单mac地址绑定的IP
    • DHCP服务器记录的曾经分配给客户端的IP地址。
    • 客户端发送的DHCP-DISCOVER报文中Option 50字段指定的IP地址。
    • 在扩展或普通模式的动态分配地址池中,顺序查找可供分配的IP地址,最先找到的IP地址
