一听到三八译码器这个东西可能会感觉有点熟悉，其实在STC89C51系列单片机中，里面就有一个三八译码器，就是一开始的流水灯程序，LED0-7这八个LED！但是怎么在FPGA中实现三八译码器呢？其实很简单。

1、创建好工程，像上一篇文章那样，我就不多说了，忘记的同学可以到下面这个网址查看，

https://blog.csdn.net/Jiang_YW/article/details/89220995

2、创建好工程以后，再新建一个Verilog HDL文件，我命名为DCC_38.v，然后把文件添加到工程里面

建议新手先学一下Verilog HDL语法，不然对这些内容会看不懂，Verilog 相对于VHDL要简单，而且看起来要更相似与C语言，学过C的话，再学Verilog会简单一点点。

推荐网址：https://www.cnblogs.com/SYoong/p/5849168.html

有好几个章节，有兴趣的的同学可以学学。

3、把上面工程编译一遍没错之后，就可以开始写tb（testbench）文件了，再新建一个DCC_38_tb.v文件，编写激励程序。

写完之后也添加到尽快工程里面进行编译。

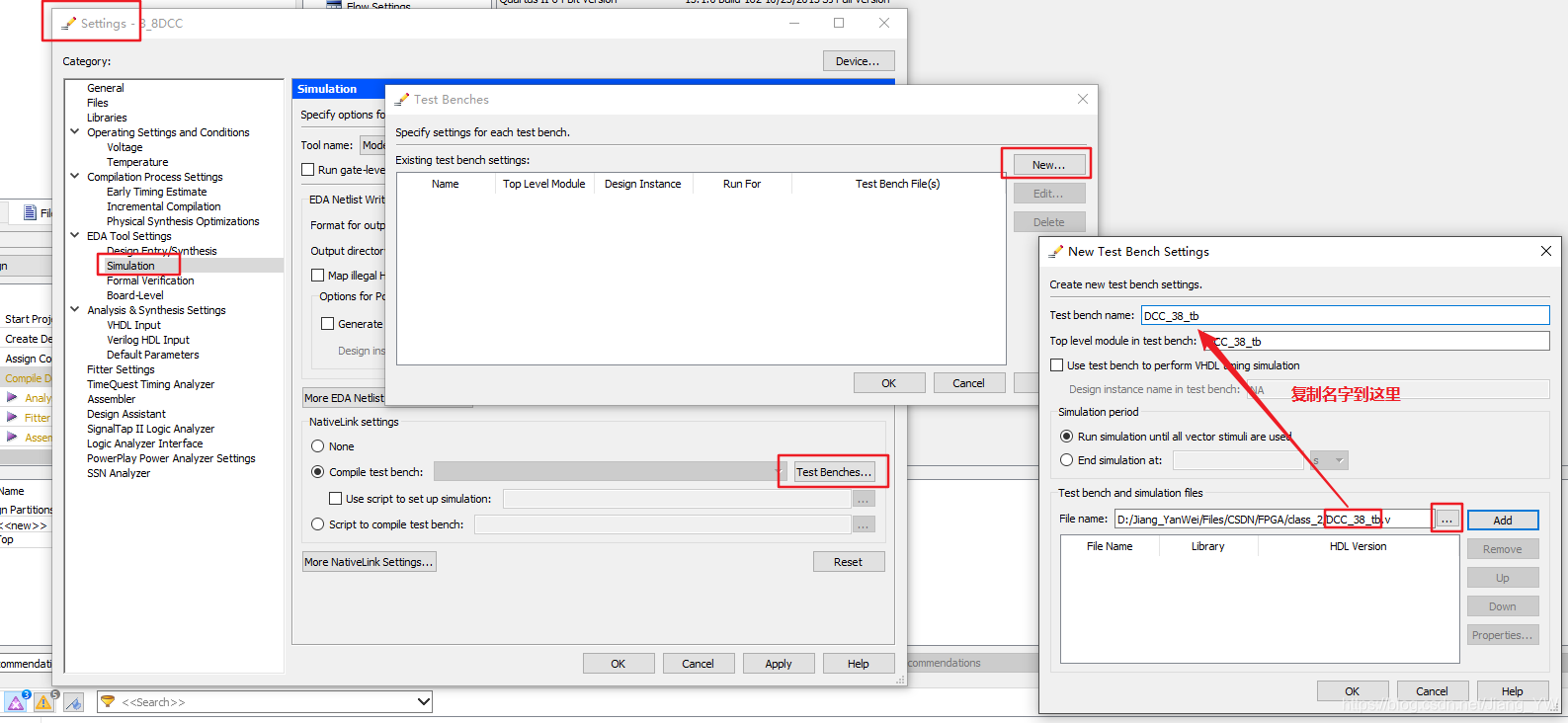

按上图操作完成之后，点击add跟OK，保存好即可。

5、点击RTL Simulation，进行前仿真。

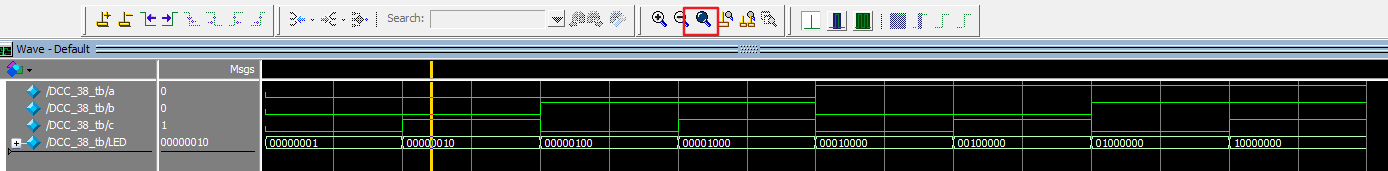

一开始没仿真图出来，点击上面红色框的黑色放大镜即可。

由上图可见仿真没有错误，那么就先关闭ModuleSim。

6、然后点击Gate Level Simulation进行后仿真，点击Run。操作与上图一样

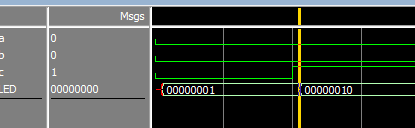

在图里可以看见LED的输出有一点点的延迟，这是正常现象

为什么这一瞬间LED的值会为零呢？

实际上是芯片0000_0001 → 0000_0000 → 0000_0010进行了两次的反转，其他的也一样。

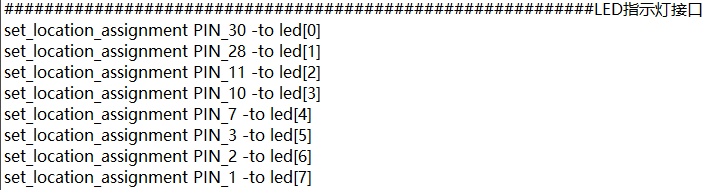

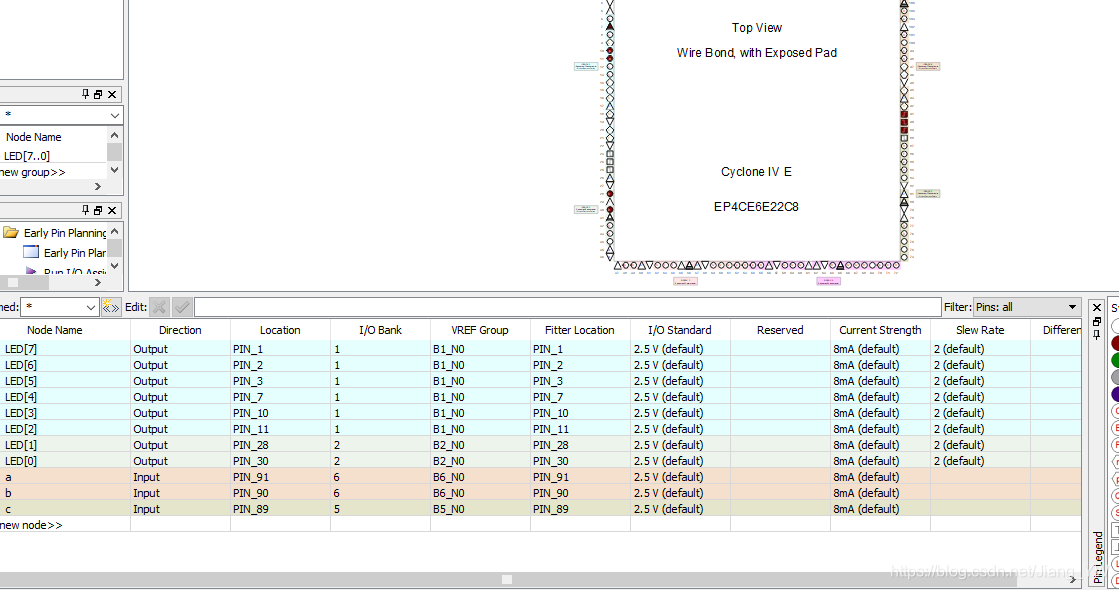

1. 点击Pin Planner，参考引脚配置，进行引脚分配

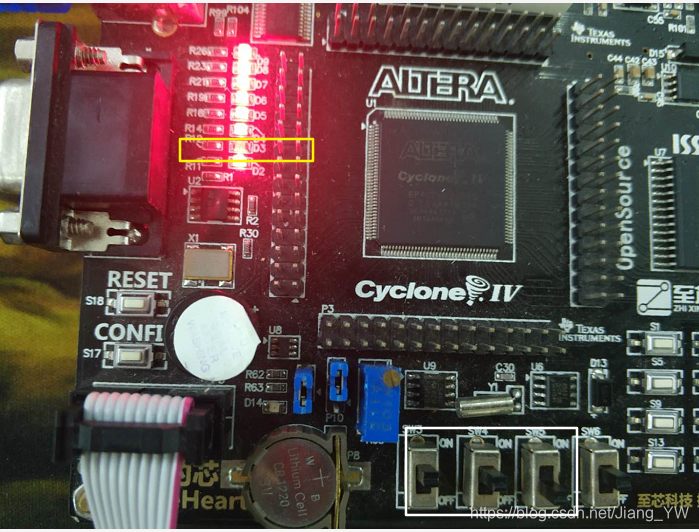

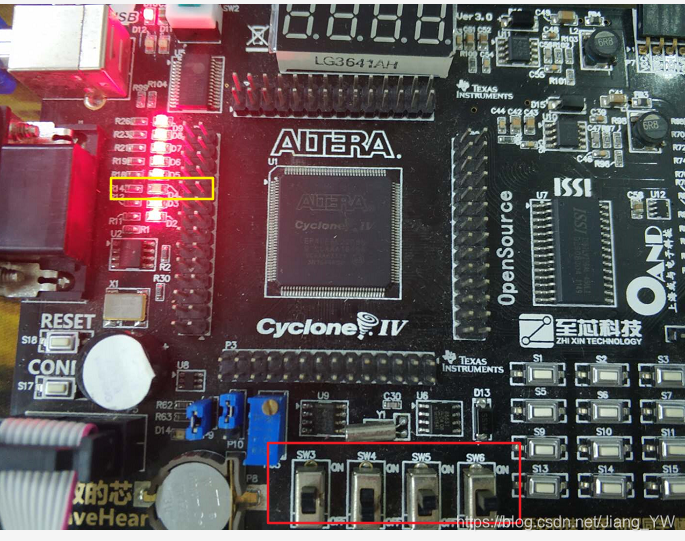

再编译一遍程序，就可以烧录到板子里面。

程序ok。
