3.2 51单片机-蜂鸣器模块

3.2 蜂鸣器模块

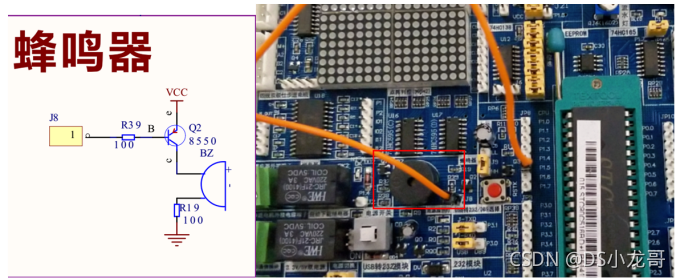

3.2.1 蜂鸣器原理图

图3-2-1

实验板上的蜂鸣器没有直接与单片机的IO口相连接，需要使用一个杜邦线手动连接(图中黄色的线)。

3.2.2 无源蜂鸣器与有源蜂鸣器介绍

有源和无源这里的“源”不是指电源，而是指震荡源。也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫。而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。必须用2K~5K的方波去驱动它，有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。

有源蜂鸣器：内部有振荡、驱动电路，加电源就可以响，用起来省事，缺点是频率固定，就只一个单音(高、低电平直接驱动，发出滴答的声音)。

无源蜂鸣器： 价格便宜(少了个振荡电路)，声音频率可控，可以做出“多来米发索拉西”的效果，缺点是驱动比较麻烦一点。

当前实验板上使用的就是无源蜂鸣器，要操作蜂鸣器需要使用方波进行控制。

3.2.3 示例代码

控制蜂鸣器发出滴答的声音，延时函数可以使用单片机小精灵软件自动生成。














      #include <reg51.h> //添加通用的51单片机头文件













      #include <intrins.h>













      void delay200us(void);













      void BEEP_Ctl(int cmd,int time);













      sbit BEEP=P1^5; //定义蜂鸣器引脚(需要使用杜邦线连接IO口)













      int main(void)













      {













          int i;













          while(1)













          {













              i=!i;













              BEEP_Ctl(i,1000);













          }













      }


























      /*













      开启蜂鸣器(2KHZ~5KHZ方波)













      1s等于1000ms













      1ms等于1000us













      1HZ=s 1KHZ=ms 1MHZ=us













      1/5000HZ=0.0002s=200us













      */













      void BEEP_Ctl(int cmd,int time)













      {













           int i;













          if(cmd) //打开蜂鸣器













          {













              for(i=0;i<time;i++)













              {













                  BEEP=0;













                  delay200us();













                  BEEP=1;













                  delay200us();













              }













          }













          else   //关闭蜂鸣器













          {













              BEEP=0;













              for(i=0;i<time;i++)delay200us();













          }













      }


























      void delay200us(void)













      {













          unsigned char a,b;













          for(b=39;b>0;b--)













              for(a=1;a>0;a--);













      }





3.2.4 使用无源蜂鸣器播放音乐

图3-2-2 乐谱编辑器

电子琴的1234567分别对应CDEFGAB。
