3.3 51单片机-独立按键

3.3 独立按键

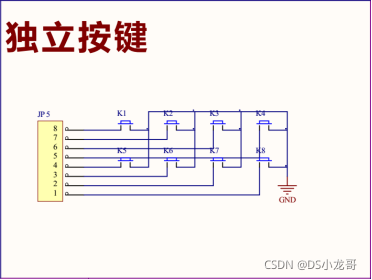

3.3.1 按键原理图

图3-3-1

图3-3-2

JP165跳线帽断开、JP10连接J12(为了实现按键控制LED灯的效果)、JP5连接JP8、J21接左边

3.3.2 示例代码

下面代码都使用多文件编程模型，这里贴出每个文件的主要代码。

下面代码实现的效果是，按下按键控制LED灯。

Main.c文件:














      #include <reg51.h>













      #include "delay.h"













      #include "key.h"













      #include "type.h"













      #include "led.h"


























      int main()













      {













          u8 key;













          LED=0; //关闭所有LED灯,51单片机默认输出高电平，LED默认高电平点亮













          while(1)













          {













              key=Key_Scan();













              if(key)













              {













                  LED=~LED; //控制8盏灯













              }













      }













      }





Key.h文件代码:














      #ifndef KEY_H













      #define KEY_H













      #include <reg51.h>













      #include "type.h"













      #include "delay.h"













      #include "led.h"













      u8 Key_Scan(void);













      #define KEY P1  //定义按键













      sbit key1=KEY^0;













      sbit key2=KEY^1;













      sbit key3=KEY^2;













      sbit key4=KEY^3;













      sbit key5=KEY^4;













      sbit key6=KEY^5;













      sbit key7=KEY^6;













      sbit key8=KEY^7;













      #endif





Key.c文件代码:














      #include "key.h"













      /*













      按键扫描函数













      */













      u8 Key_Scan(void)













      {













          static u8 flag=0;













          if((KEY!=0xFF)&&(flag==0)) //判断有没有按键按下













          {













              DelayMs(20); //消抖













              flag=1; //标志按键已经被按下













              if(key1==0)return 1;













              if(key2==0)return 2;













              if(key3==0)return 3;













              if(key4==0)return 4;













              if(key5==0)return 5;













              if(key6==0)return 6;













              if(key7==0)return 7;













              if(key8==0)return 8;













          }













          else if(KEY==0xFF) //判断按键是否全部松开













          {













              flag=0; //清除按下标志位













          }













          return 0;













      }





Led.h文件代码:














      #ifndef LED_H













      #define LED_H













      #include <reg51.h>













      #include "type.h"













      #include "delay.h"


























      #define LED P0  //定义LED引脚













      sbit LED1=P0^0;













      sbit LED2=P0^1;













      sbit LED3=P0^2;













      sbit LED4=P0^3;













      sbit LED5=P0^4;













      sbit LED6=P0^5;













      sbit LED7=P0^6;













      sbit LED8=P0^7;













      #endif





Type.h文件代码:














      #ifndef TYPE_H













      #define TYPE_H













      typedef unsigned char u8;













      typedef unsigned short u16;













      typedef unsigned int u32;













      #endif





文章来源: xiaolong.blog.csdn.net，作者：DS小龙哥，版权归原作者所有，如需转载，请联系作者。

原文链接：xiaolong.blog.csdn.net/article/details/121016733
