3.5 51单片机-独立数码管(静态数码管)

3.5 独立数码管(静态数码管)

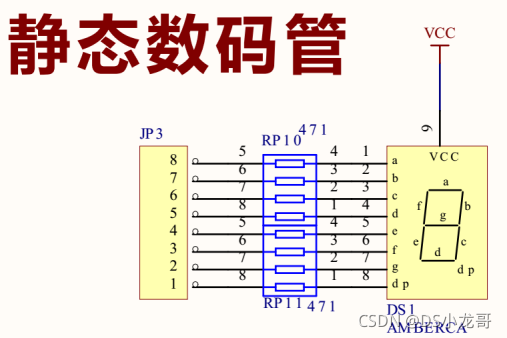

3.5.1 数码管原理图

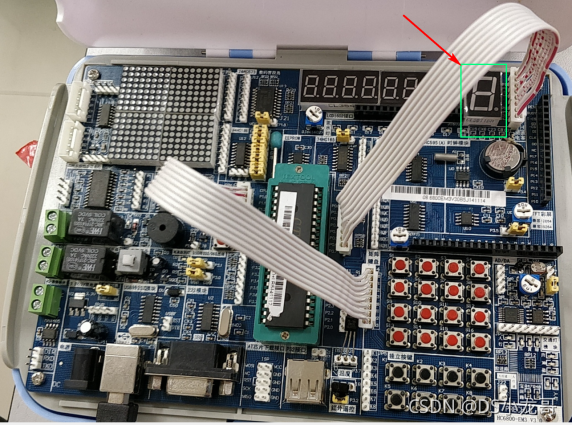

连线: JP10(P0)连接JP3，控制开发板最右边的一个独立大尺寸数码管。

 图3-5-1

图3-5-2

开发板上这个独立的数码管刚好接在单片机的P0引脚上。

对应关系:  P0.0 ->A  P0.1->B  P0.2->C  P0.3->D………

3.5.2 数码管介绍

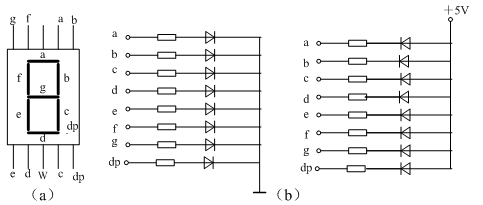

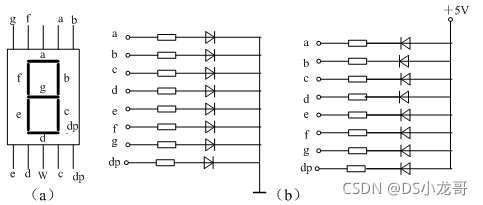

LED数码管是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。

LED数码管常用的段数一般为7段，有的另加一个小数点 。

LED数码管根据LED的接法不同，分为共阴和共阳两类 。

当前开发板使用的数码管是共阳极。

使用LED显示器时，要注意区分这两种不同的接法。为了显示数字或字符，必须对数字或字符进行编码。七段数码管加上一个小数点，共计8段。因此为LED显示器提供的编码正好是一个字节。

图3-5-3

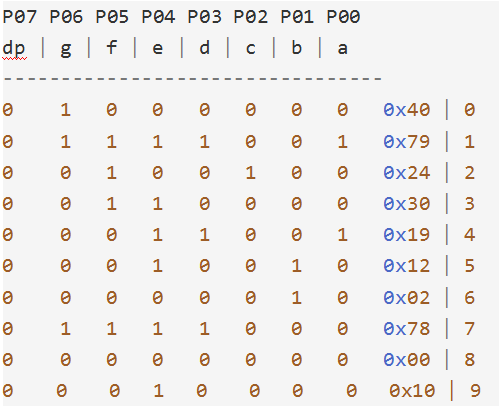

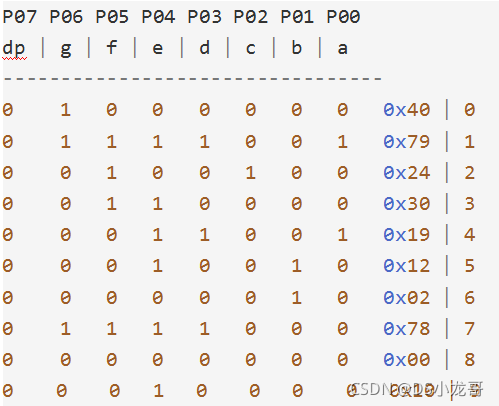

3.5.3 对共阳极数据管进行编码

通过得到的编码，定义成数组，小数点是默认点亮。 数字0~9

code char led_buff[]={0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,0x00,0x10};

3.5.4 Keil 51中const与code关键字

Keil 51中，code修饰的变量放在ROM（Flash）中，而const修饰的变量为只读（不可修改），放在RAM中。在Keil MDK中，如进行STM32的开发，code修饰符无法使用，使用的话会报错，此时是用const，用const修饰的变量是存放在ROM中的。

3.5.5 示例代码

下面代码实现，按下矩阵键盘，在数码管上显示当前矩阵键盘按下的键值。

      #include <reg51.h>
      //共阳极数码管编码,小数点默认点亮
      //数字0~9
      code u8 LED_Coding[]={0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,0x00,0x10};
      /*静态数码管显示*/
      void LED_StaticDisplay(u8 val)
      {
          LED=LED_Coding[val]; //显示数字
      }
      int main()
      {
          u8 key;
          while(1)
          {
              key=Array_Scan(); //检测矩阵键盘键值
              if(key)
              {
                  if(key<=9)LED_StaticDisplay(key); //数码管的显示范围只能是0~9
              }
      }
      }
