3.8 51单片机-M74HC138译码器驱动8位数码管

3.8 采用38译码器驱动8位数码管

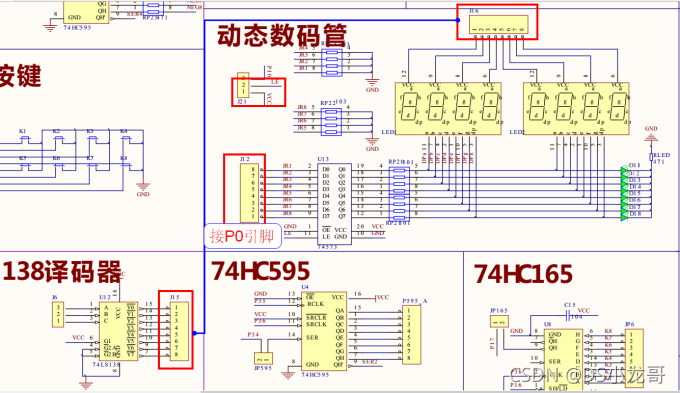

3.8.1 原理图

图3-8-1

图3-8-2

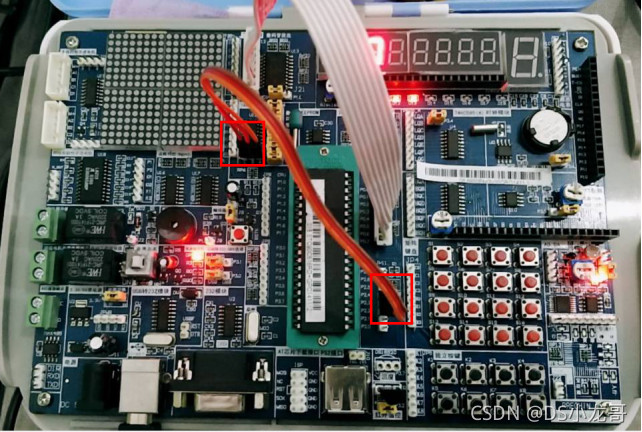

开发板连线：JP10(P0)接J12、J21跳线帽接左边、A.P22、B.P23、C.P24

3.8.2 74HC138译码器

M74HC138是一款高速COMS器件，引脚兼容低功耗肖基特TTL（LSTTL）系列。

TM74HC138有三个地址数据输入端（A0、A1、A2）和八个有效译码为低的输出端（Y0 - Y7）；

TM74HC138有三个使能控制端（E1 、 E2 、E 3），当E1 、E2为低电平且E3为高电平时，八个译码输出端才有译码输出，否则八个译码输出端将全为高。

TM74HC138通常应用于单个三地址数据输入八译码输出的3-6译码器，也可根据使能信号特点用两个TM74HC138实现四地址数据输入和16 译码输出的 4-16 译码器， 应用中未使用的使能端要处在译码有效输出使能电平状态。

图3-8-3 芯片引脚图

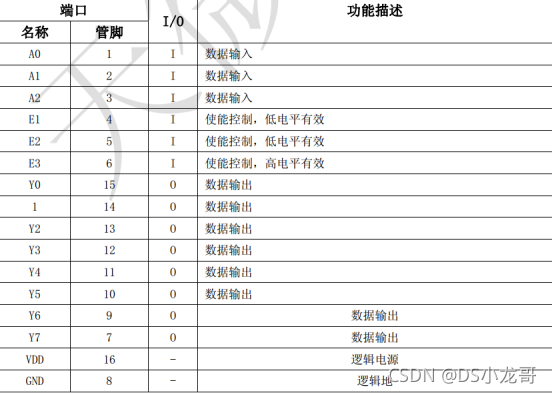

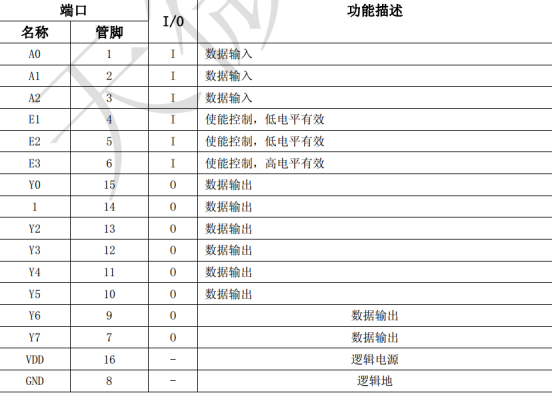

 图3-8-4 管脚功能介绍

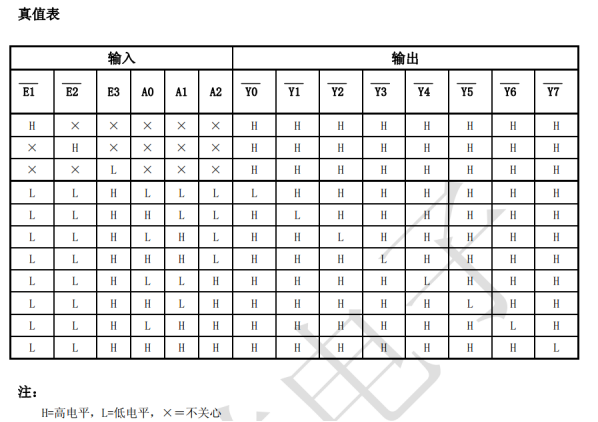

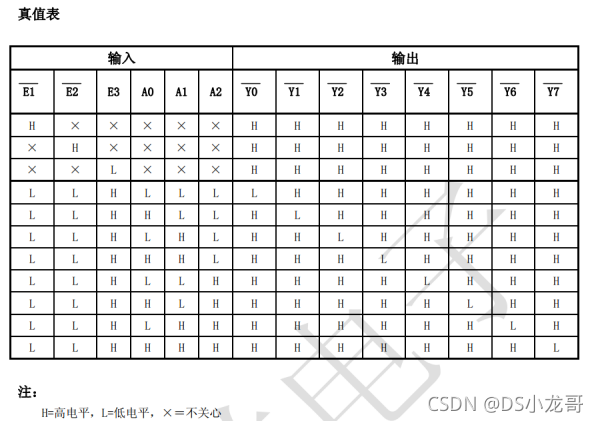

图3-8-5 真值表

3.8.3 示例代码: 8位数码管静态轮流显示数字

下面代码使用38译码器控制数码管的位选，单片机的P0口控制段选，程序实现在每个数码管上轮流显示数字0~9。

示例代码:

      #include <reg51.h>
      //共阴极数码管编码(要显示的段就输出1)
      //数字0~9
      code u8 LED2_Coding[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
      //定义38译码器的引脚
      sbit HC138_A0=P2^2; //A
      sbit HC138_A1=P2^3; //B
      sbit HC138_A2=P2^4; //C
      #define LED P0  //定义LED引脚
      /*
      静态数码管显示,共阴极数码管
      */
      void LED2_StaticDisplay(u8 number,u8 val)
      {
          switch(number)   //位选，选择点亮的数码管，
          {
              case 0:
                  HC138_A0=0;HC138_A1=0;HC138_A2=0; break;//显示第0位
              case 1:
                  HC138_A0=1;HC138_A1=0;HC138_A2=0; break;//显示第1位
              case 2:
                  HC138_A0=0;HC138_A1=1;HC138_A2=0; break;//显示第2位
              case 3:
                  HC138_A0=1;HC138_A1=1;HC138_A2=0; break;//显示第3位
              case 4:
                  HC138_A0=0;HC138_A1=0;HC138_A2=1; break;//显示第4位
              case 5:
                  HC138_A0=1;HC138_A1=0;HC138_A2=1; break;//显示第5位
              case 6:
                  HC138_A0=0;HC138_A1=1;HC138_A2=1; break;//显示第6位
              case 7:
                  HC138_A0=1;HC138_A1=1;HC138_A2=1; break;//显示第7位
          }
          LED=LED2_Coding[val]; //显示数字: 0~9
      }
      //动态数码管一共有8个数码管
      //数码的控制端接P0端口
      //数码管的片选端接138译码器
      int main()
      {
          u8 i,j;
          while(1)
          {
              for(i=0;i<8;i++)
              {
                  for(j=0;j<10;j++)
                  {
                      LED2_StaticDisplay(i,j);
                      DelayMs(500);
                  }
              }
          }
      }



3.8.4 示例代码: 显示指定的整数

下面代码使用38译码器控制数码管的位选，51单片机的P0口控制段选，程序实现在8位数码管上显示一个指定的整数。

      #include <reg51.h>
      //共阴极数码管编码(要显示的段就输出1)
      //数字0~9
      code u8 LED2_Coding[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
      //定义38译码器的引脚
      sbit HC138_A0=P2^2; //A
      sbit HC138_A1=P2^3; //B
      sbit HC138_A2=P2^4; //C
      #define LED P0  //定义LED引脚
      //设置数码管显示指定的数字
      void LED_DisplayNumber(unsigned long number)
      {
          u16 i,j;
          u8 display_data[8];//存放当前数码管显示的数据
          //以下代码将number按十进制位从低到高依次提取并转为数码管显示字符
          display_data[0] = LED2_Coding[number/10000000%10];
          display_data[1] = LED2_Coding[number/1000000%10];
          display_data[2] = LED2_Coding[number/100000%10];
          display_data[3] = LED2_Coding[number/10000%10];
          display_data[4] = LED2_Coding[number/1000%10];
          display_data[5] = LED2_Coding[number/100%10];
          display_data[6] = LED2_Coding[number/10%10];
          display_data[7] = LED2_Coding[number/1%10];
          for(i=0;i<8;i++)
          {
              switch(i)    //位选，选择点亮的数码管，
              {
                  case 0:
                      HC138_A0=0;HC138_A1=0;HC138_A2=0; break;//显示第0位
                  case 1:
                      HC138_A0=1;HC138_A1=0;HC138_A2=0; break;//显示第1位
                  case 2:
                      HC138_A0=0;HC138_A1=1;HC138_A2=0; break;//显示第2位
                  case 3:
                      HC138_A0=1;HC138_A1=1;HC138_A2=0; break;//显示第3位
                  case 4:
                      HC138_A0=0;HC138_A1=0;HC138_A2=1; break;//显示第4位
                  case 5:
                      HC138_A0=1;HC138_A1=0;HC138_A2=1; break;//显示第5位
                  case 6:
                      HC138_A0=0;HC138_A1=1;HC138_A2=1; break;//显示第6位
                  case 7:
                      HC138_A0=1;HC138_A1=1;HC138_A2=1; break;//显示第7位
              }
              LED=display_data[i];     //控制数码管的显示数据值
              j = 100;                 //扫描间隔时间设定
              while(j--){}
              LED=0x00;             //消隐,所有数码管都不显示
          }
      }
      //动态数码管一共有8个数码管
      //数码的控制端接P0端口
      //数码管的片选端接138译码器
      int main()
      {
          while(1)
          {
             LED_DisplayNumber(4579);
          }
      }

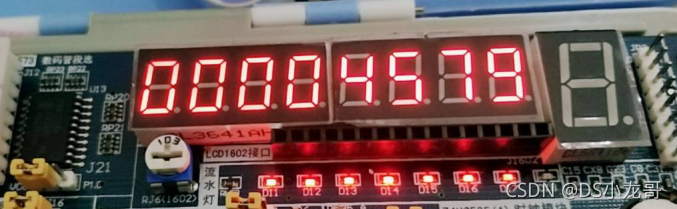

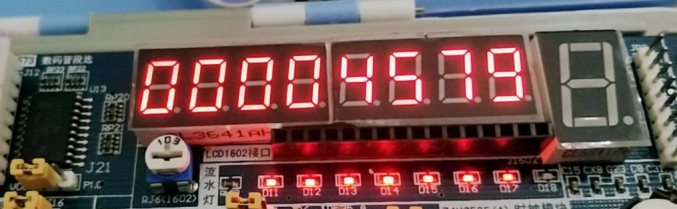

图3-8-6 数码管显示效果
