深入浅出H桥驱动电路

什么是H桥？

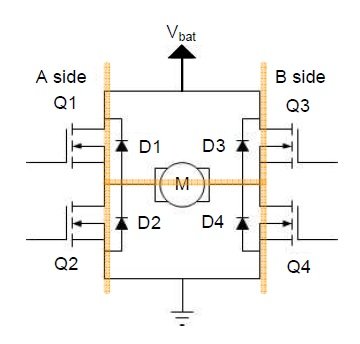

H桥是一个比较简单的电路，通常它会包含四个独立控制的开关元器件（例如MOS-FET）,它们通常用于驱动电流较大的负载，比如电机，至于为什么要叫H桥（H-Bridge），因为长得比较像字母H，具体如下图所示；

这里有四个开关元器件Q1，Q2，Q3，Q4，另外还有一个直流电机M，D1，D2，D3，D4是MOS-FET的续流二极管；

开关状态

下面以控制一个直流电机为例，对H桥的几种开关状态进行简单的介绍，其中正转和反转是人为规定的方向，实际工程中按照实际情况进行划分即可；

正转

通常H桥用来驱动感性负载，这里我们来驱动一个直流电机；

• 打开Q1和Q4；
• 关闭Q2和Q3；

此时假设电机正转，这电流依次经过Q1，M，Q4，在图中使用黄色线段进行
