一招让你的PCB逼格登月

前言

这是一个比较花里胡哨的功能，或者说一般都有专门的美工负责这部分的工作，那这个功能到底是什么呢？就是使用软件对产品的外观设计进行渲染，比如比较常用的KeyShot软件。

一般来说是产品是有外壳的，这样进行渲染一波，可以达到非常逼真的效果，方便装B；

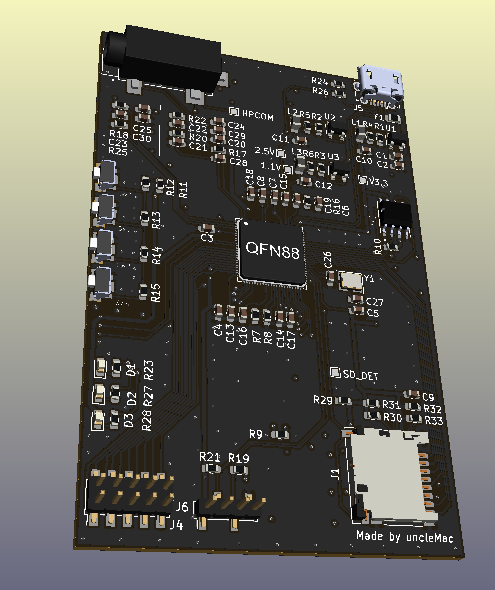

下面是我之前体验Kicad画的一块PCB，在3D视图下可以发现锯齿，也没有什么光照和阴影的细节效果，只能说效果差强人意，具体如下图所示；

导出STEP文件

STEP文件是一种以ISO标准交换格式STEP（产品数据交换标准）格式化的3D模型文件。

它包含可被多个程序识别的格式的三维数据，例如SolidWorks，IMSI TurboCAD和Autodesk Fusion 360；

在CAD行业中，可能很难在具有不同CAD系统的用户之间进行共享模型，STEP格式就完美解决了这个问题。

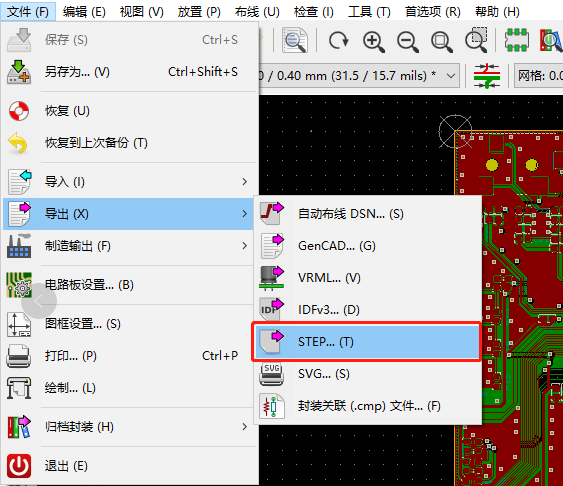

使用KiCAD软件导出3D模型，直接导出为STEP格式；

导入到KeyShot

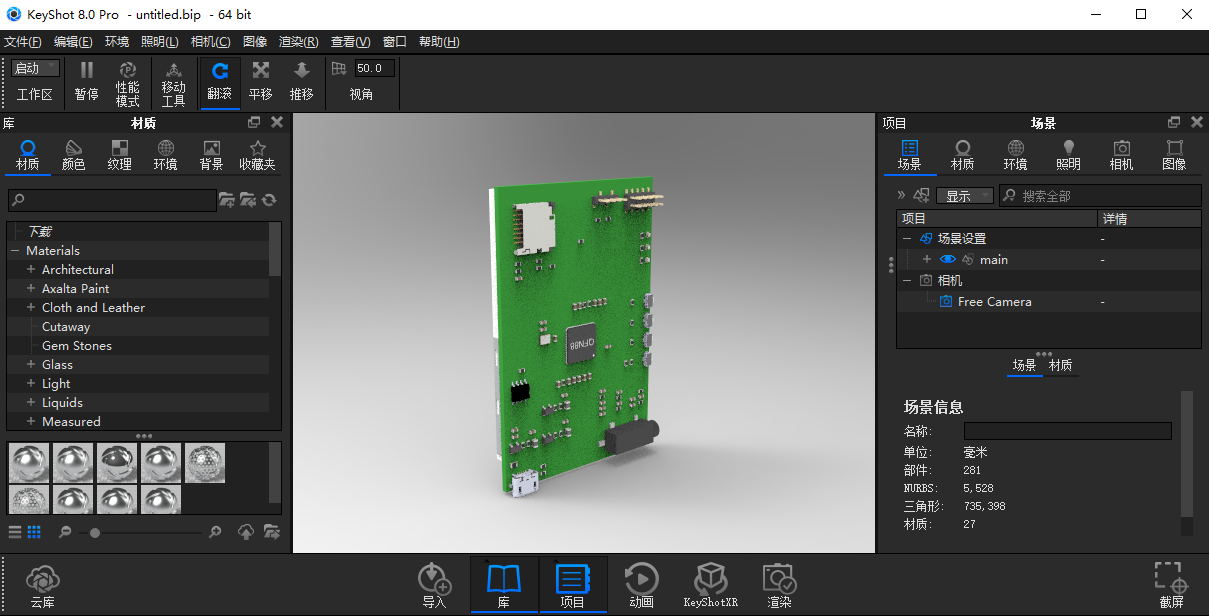

打开软件KeyShot，然后把前面导出的step格式文件拖入Keyshot，这时候还没有进行贴图，所以相对来说，还比较粗糙，模型的一些细节好像丢失了，具体如下图所示；

进行到这一步就可以对模型进行贴图，编辑了，左侧的菜单栏提供了材质，颜色，纹理，环境，背景等操作；

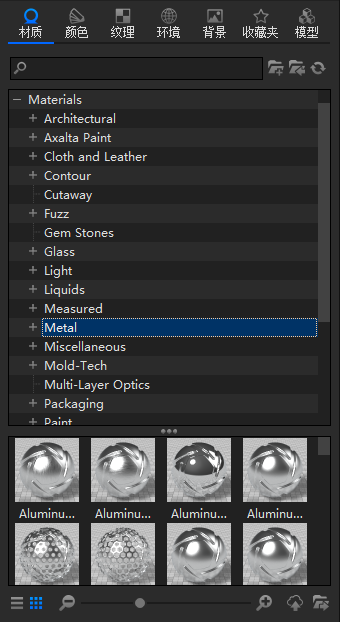

这里只对模型中的材质进行编辑，Keyshot提供了很多材质，比如金属，塑料，玻璃，液体，木材等等，种类比较全，具体如下图所示；

在金属下面，提供了常见的金属材质，种类还是很全的；

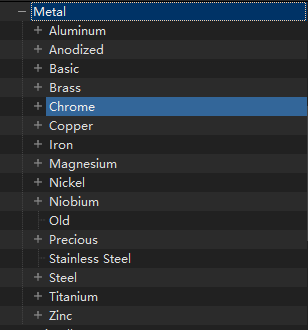

Aluminum铝，Copper铜，Iron铁，Magnesium镁等等材质，还有氧化的金属，旧金属等等，具体如下图所示；

具体操作很简单，只需要将左侧的材质拖到你需要贴图的零件上，软件就能自动渲染了；

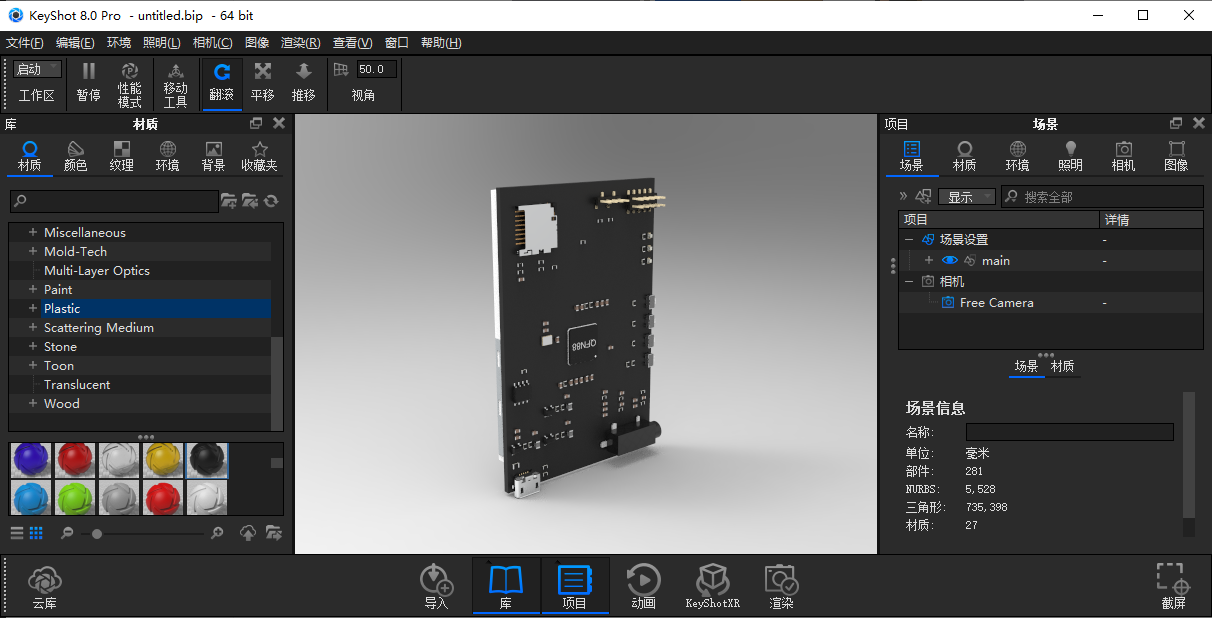

经过一系列的贴图之后，感觉比之前好了很多，整体效果如下所示；

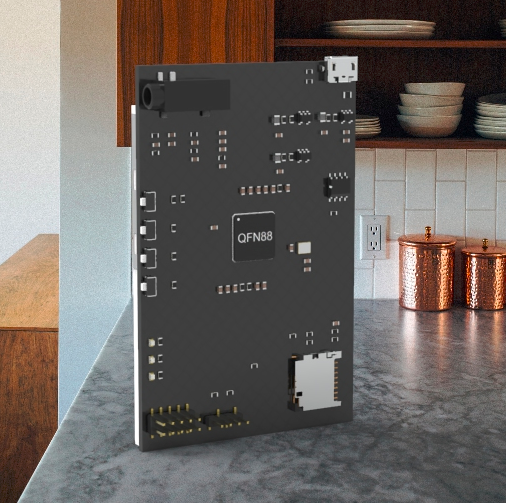

这时候背景还比较单调，可以切换背景；软件中支持室内和室外很多场景，还支持自己导入背景；简单换了一下，效果还可以；

动画展示

keyshot还支持导出动画效果，渲染的图片可以编码成mp4，avi等视频格式；

总结

keyshot功能还很多，感兴趣的话，可以自己下载软件进行学习；

但是我作为非专业美工来说，目前的掌握程度已经满足日常使用的需求，如果需要制作更加高大上的效果，还需要进一步学习；

Keyshot软件可以在公众号后台回复【keyshot】关键字进行下载（软件仅供学习，请勿使用商业用途，软件请购买正版，否则请在在24小时内删除）；
