SVPWM

SVPWM是空间矢量脉宽调制(Space Vector Pulse Width Modulation)的简称，通常由三相逆变器的六个功率开关管组成，经过特定的时序和换相所所产生的脉冲宽度调制波，最终输出的波形可能会十分接近理想的正弦波形。
具体如下图所示；左侧为复平面，即空间矢量，右侧为时域的正弦波形；

关于SVPWM原理的文章非常多，这里可以推荐一下网上一个非常不错的教程《SVPWM的原理及法则推导和控制算法详解第五修改版》，本文将如何实现SVPWM进行简单的介绍。

IQMATH

TI的片子很香，控制方面，TI无疑是做的最好的方案之一，相对来说资料也非常齐全；
另外TI针对没有浮点运算器的定点DSP推出了IQMATH库，在使用Q格式对数据进行分析和处理的过程中，十分方便，代码也变得更加简洁，本文将使用TI的提供的SVPWM算法基于STM32平台实现SVPWM调制。

测试平台参数：
硬件：stm32f103
软件：标准外设库3.5
IDE：MDK-ARM

IQmathLib

本文使用了IQMathLib的Cortex-M3版本，这样一来，对于没有浮点处理器的定点MCU来说，对数据统一进行Q格式的处理会变得更加便捷，并且高效；

首先将IQmathlib解压可以得到如下文件，其中包含各个平台下的静态库，本文使用STM32F1在keil环境下进行开发，需要使用的是rvmdk-cm3。

打开一个keil工程，在菜单界面点击如下图所示的图标进入project items；

添加IQmath组，并添加rvmdk-cm3路径下的静态库，和头文件；

点击下图所示的图标进入工程熟悉的设置；

添加rvmdk-cm3静态库的路径，和头文件的包含路径，如下图所示；

最终，build整个工程即可。

测试部分程序

/**
#include "stm32f10x.h"
#include <stdio.h>
#include <stdint.h>

#include "serial_scope.h"
#include "common.h"
#include "IQmathLib.h"
#include "usart_driver.h"
#include "clarke.h"
#include "park.h"
#include "svpwm.h"

/**
  * @brief  Main program.
  * @param  None
  * @retval None
  */
sv_mod_t svpwm = SVGEN_DEFAULTS;

#define CLARK		0
#define PARK		1
#define SVPWM		2
#define SVPWM_REG	3

int main(void)
{
	int user_data[4] = { 0 };
	static int16_t time_cnt = 0;
	Trig_Components a;
	Trig_Components b;
	_iq final_angle;
	usart_init();

	while (1)
	{
		time_cnt-=32;

		clarke_parameter.As = _IQsinPU(time_cnt);
		clarke_parameter.Bs = _IQsinPU(time_cnt-0x5555);

		if(clarke_parameter.As > 32767){
			clarke_parameter.As = 32767;
		}
		if(clarke_parameter.As < -32768){
			clarke_parameter.As = -32768;
		}

		if(clarke_parameter.Bs > 32767){
			clarke_parameter.Bs = 32767;
		}
		if(clarke_parameter.Bs < -32768){
			clarke_parameter.Bs = -32768;
		}

		clarke_calc(&clarke_parameter);

		park_parameter.Alpha = clarke_parameter.Alpha;
		park_parameter.Beta = clarke_parameter.Beta;

		park_parameter.Sin = trig_functions(time_cnt).hsin;
		park_parameter.Cos = trig_functions(time_cnt).hcos;
		park_parameter.Angle = -time_cnt;
		park_calc(&park_parameter);

		svpwm.Ualpha = clarke_parameter.Alpha;
		svpwm.Ubeta = clarke_parameter.Beta;

		svpwm_calc(&svpwm);

		#define FOC_DEBUG 	SVPWM_REG
#if	(FOC_DEBUG == CLEAK)
		user_data[0] = clarke_parameter.As;
		user_data[1] = clarke_parameter.Bs;
		user_data[2] = clarke_parameter.Alpha;
		user_data[3] = clarke_parameter.Beta;
#elif (FOC_DEBUG == PARK)
		user_data[0] = clarke_parameter.As;
		user_data[1] = clarke_parameter.Bs;
		user_data[2] = park_parameter.Ds;
		user_data[3] = park_parameter.Qs;
#elif (FOC_DEBUG == SVPWM)
		user_data[0] = (uint16_t)svpwm.Ta;
		user_data[1] = (uint16_t)svpwm.Tb;
		user_data[2] = (uint16_t)svpwm.Tc;
		user_data[3] = svpwm.VecSector*5000;
#elif (FOC_DEBUG == SVPWM_REG)

		//换算的CCRx寄存器的值
		sv_regs_mod_t sv_regs = svpwm_get_regs_mod(7200,&svpwm);

		user_data[0] = sv_regs.ccr1;
		user_data[1] = sv_regs.ccr2;
		user_data[2] = sv_regs.ccr3;
		user_data[3] = svpwm.VecSector*1000;
#endif
		SDS_OutPut_Data_INT(user_data);
	}
	return 0;
}







1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101


最终通过串口输出串口图形化软件的Ta，Tb，Tc 如下图所示；

关于STM32的配置，需要配置三路互补PWM波形输出；例如配置了TIM1的CH1，CH2,CH3这三路PWM输出，然后可以把Ta，Tb，Tc的值分别赋值给CCR1，CCR2，CCR3即可；

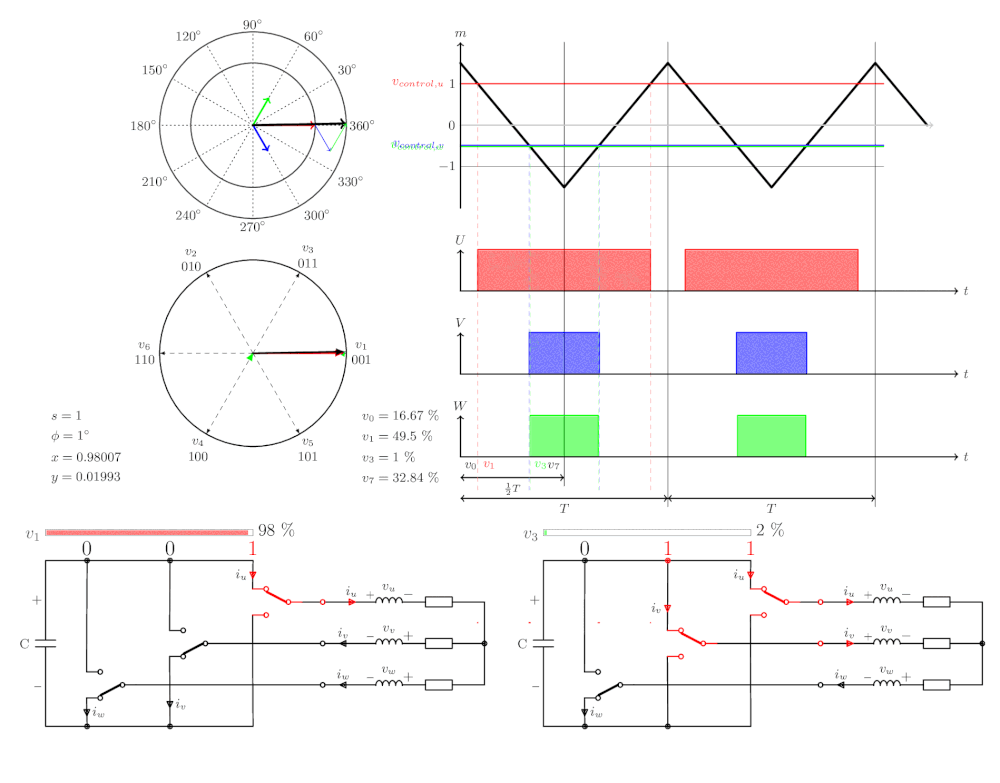

具体如下图所示；左侧是复平面的矢量合成动态图；右侧是三路PWM输出通道的比较状态；

附件

公众号后台回复关键字SVPWM获取本文相关资料和源码。
