Nginx（2）：架构设计与工作流程

这些天呐，实在是给我看晕了。起因自然还是对 nginx 不是很了解哈。那我是来看什么的？一开始就从细节出发，有点管中窥豹，不得全貌了。

图来自网络

架构设计

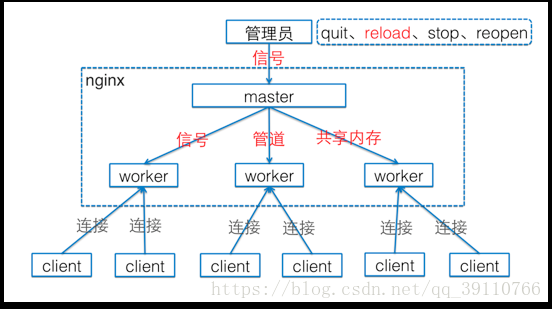

进程模型

预定：==后边专门出一篇关于 nginx进程模型源码分析==。这些概念都好记，也好理解，但是里面有的地方我想不到该怎么写，好吧，就是异步，异步不会写，所以要去看一下大神是怎么写的。

1、nginx在启动后，在unix系统中会以daemon的方式在后台运行，后台进程包含一个master进程和多个worker进程。
2、nginx采用了异步非阻塞的方式来处理请求。

3、线程只有一个，所以同时能处理的请求只有一个，只是在请求间进行不断地切换而已，切换也是因为异步事件未准备好，而主动让出的。这里的切换是没有任何代价。
与多线程相比，这种事件处理方式是有很大的优势的，不需要创建线程，每个请求占用的内存也很少，没有上下文切换，事件处理非常的轻量级。并发数再多也不会导致无谓的资源浪费（上下文切换）。更多的并发数，只是会占用更多的内存而已。

模块化结构体系

预定：==这个要出好几篇了，核心模块、事件模块、Stream模块，以及它们下属的技术点可能也要铺开，估计五六篇吧==。

其他模块视情况而定吧。

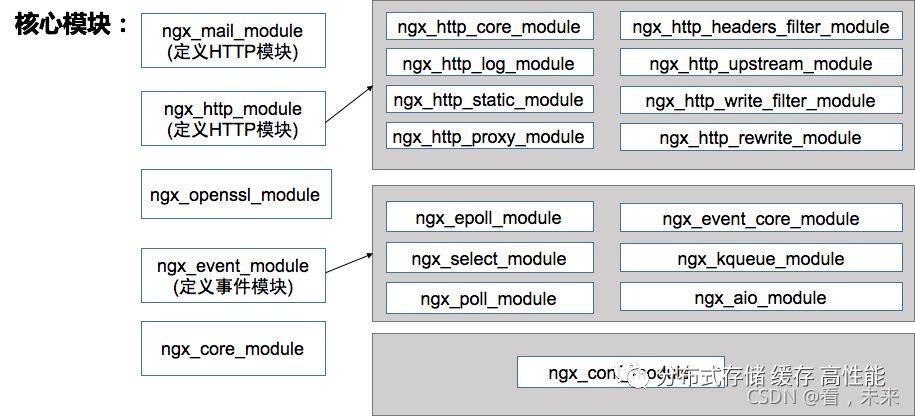

（被遮住的是 ngx_conf_module）

① 核心模块（core）

该模块提供了 Nginx 服务运行的基本功能，如 Nginx 的进程管理、CPU 亲缘性、内存管理、配置文件解析、日志等功能。

② 事件模块（event）

该模块负责进行连接处理，提供对不同操作系统的 I/O 网络模型支持和自动根据系统平台选择最有效 I/O 网络模型的方法。

③ HTTP模块（http）

该模块提供 HTTP 处理的核心功能和部分功能模块，HTTP 核心功能维护了 HTTP 多个阶段的工作流，并实现了对各种 HTTP 功能模块的管理和调用。

④ Mail模块（mail）

该模块实现邮件代理功能，代理 IMAP、POP3、SMTP 协议。

⑤ Stream模块（stream）

该模块提供 TCP/UDP 会话的代理和负载相关功能。

⑥ 第三方模块

nginx的框架设计就这么简单，一目了然。
nginx的框架设计就这么难，这一点点东西居然要撑起数万乃至数十万的并发。

工作流程

晓得个框架设计明显是不够的，框架设计可以说是骨架，皮肉就是里面那些模块了，那这些骨架和皮肉又是怎么盘活的呢？

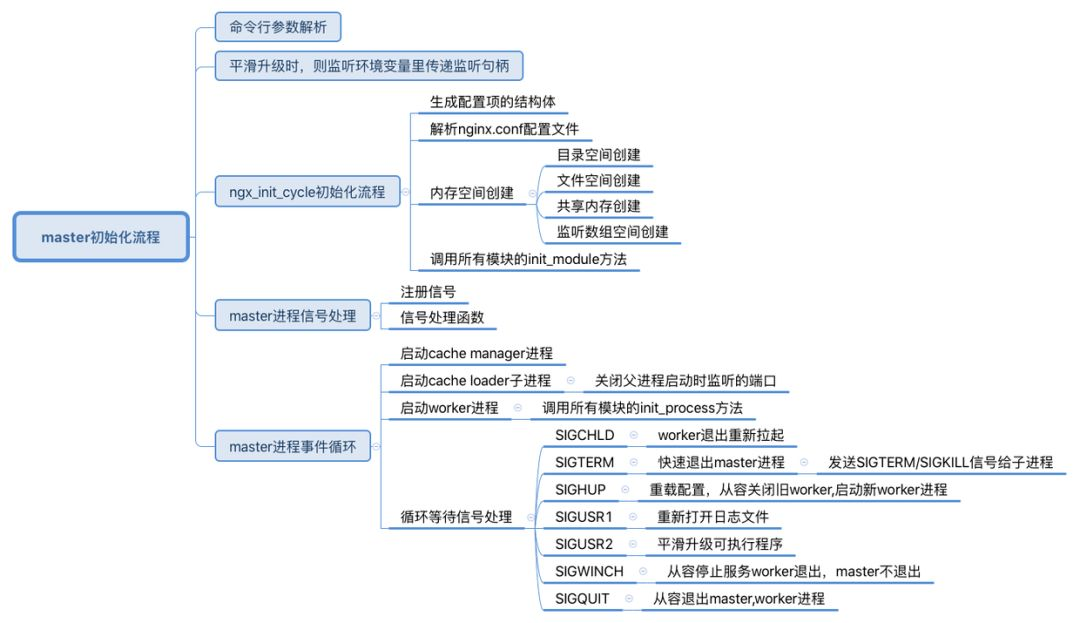

Master 初始化

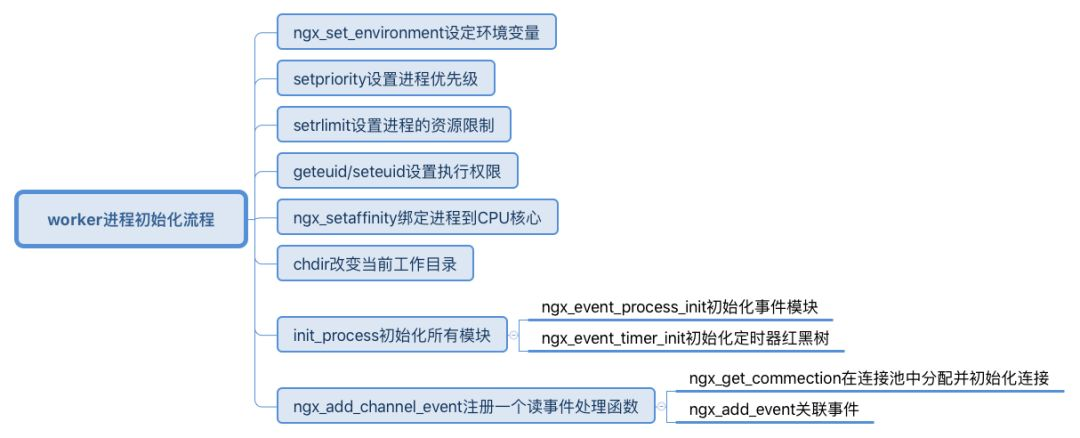

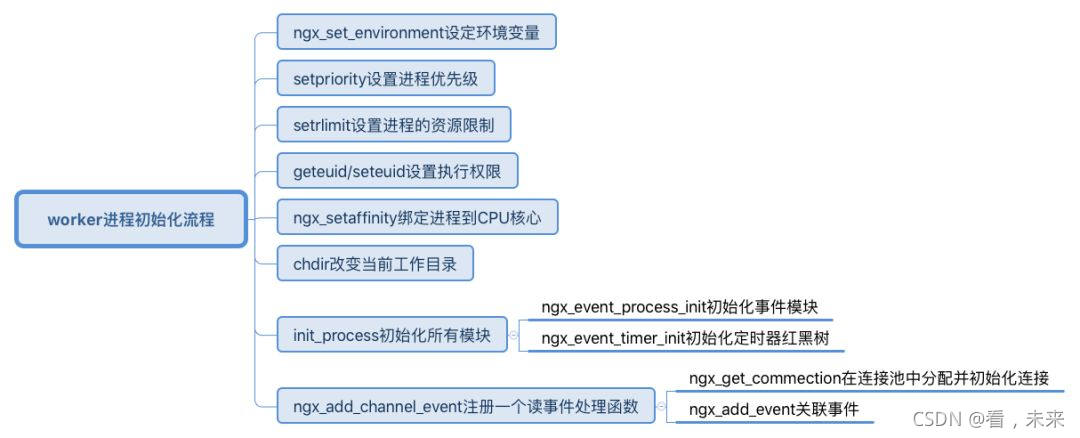

worker初始化

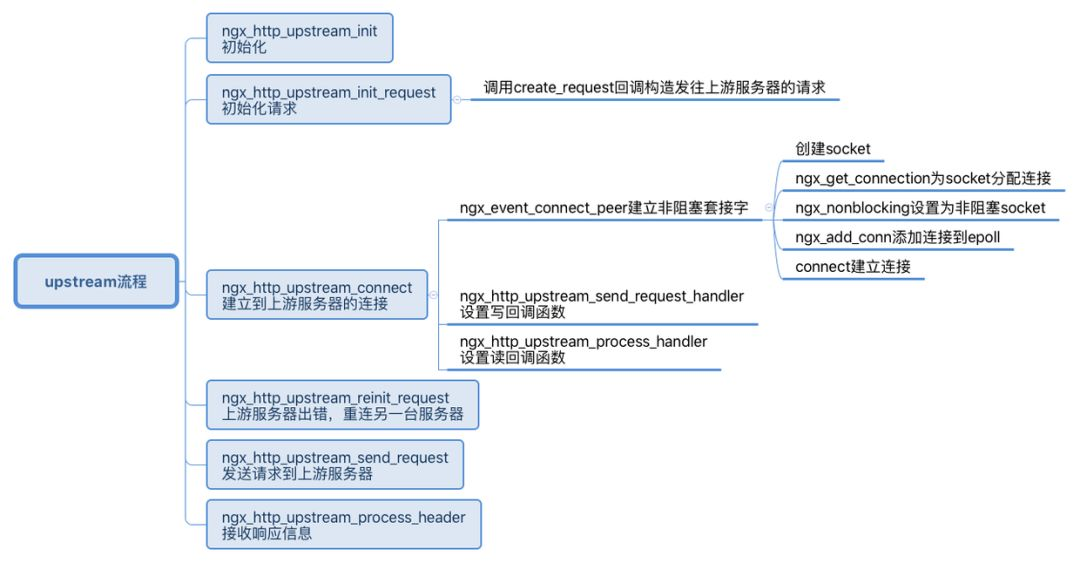

upstream工作流程

大概也就门清儿了，先学习进程模型、再进入几个核心模块看框架，最后再收了设计比较好的数据结构、内存池、缓冲区以及一些问题解决方案。

话说我该去处理一下我的source insight了，又过期了。
