UML——类图

类：类的定义是具有相同属性和服务的一组对象的集合，它为属于该类的全部对象提供了统一的抽象描述，其内部包括属性和服务两个主要部分。

类图：是面向对象系统建模中最常见和最重要的图。类图主要用来显示系统中的类、接口以及它们静态结构和关系的一种静态模型。类图的三个基本组件：类名、属性、方法

可见性包含4种：  + public（公有）     -private（私有）   #protected（保护）   ~package（包）

抽象类不能被实例化，关键字为abstract，斜体表示。

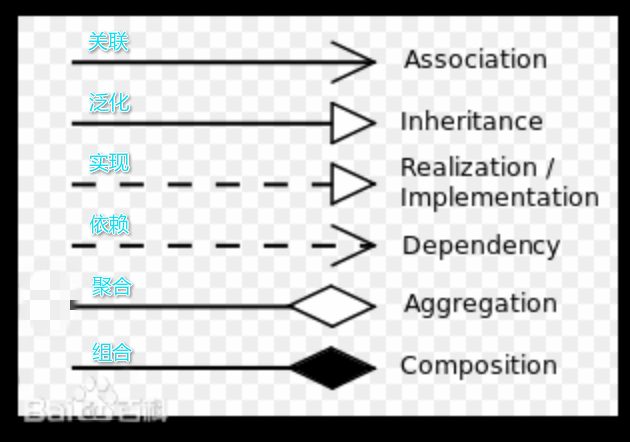

类图的关系：

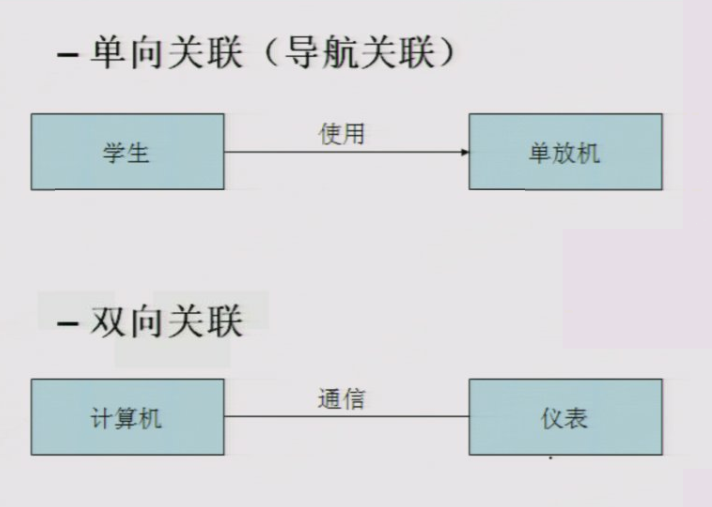

关联——普通关联：

代码体现：在一个类中，引用到另一个类。

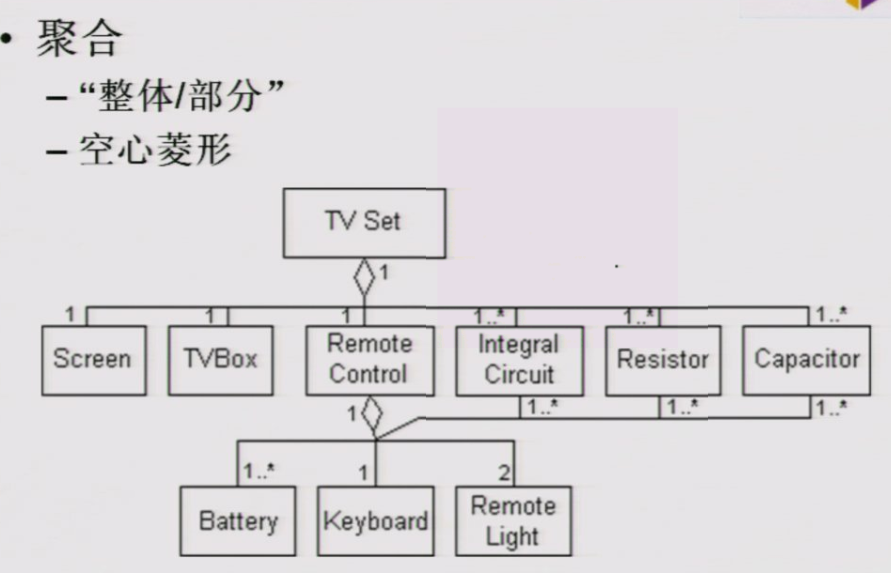

聚合：如书架和书、可以相互独立存在

代码体现：在一个类中有另一个类的对象，而且可以使对象数组。

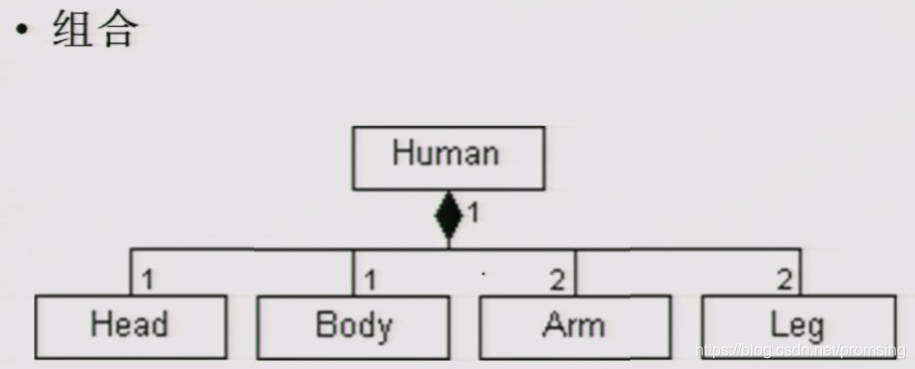

组合：如 书和页，（附属关系）

代码体现：在A类中，初始化时，实例化B类。它们同时生成。

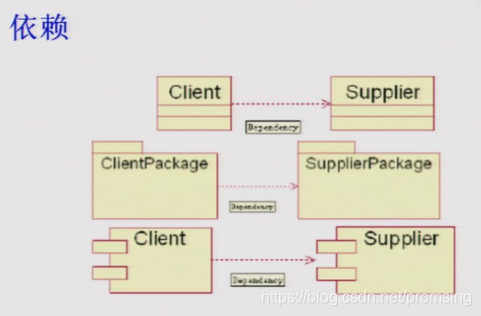

依赖：类与类之间（使用关系）

代码体现：在一个类中，某个方法的参数为另外一个类（或几个类）的类型。

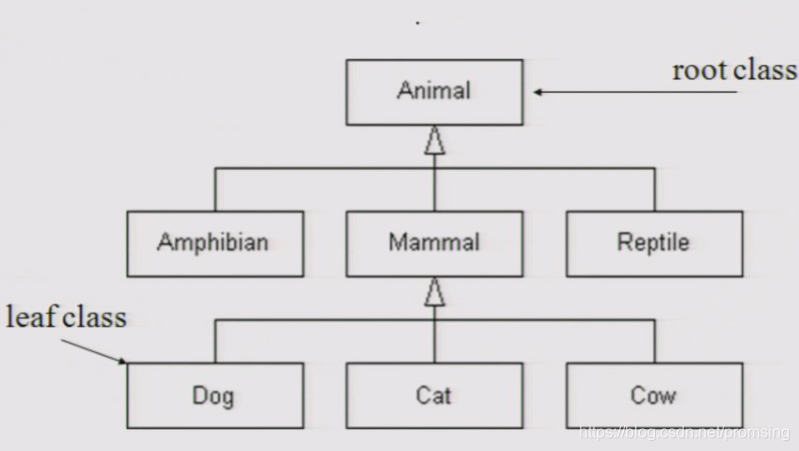

泛化：父类与子类之间的关系

代码体现：一个类在声明的时候后面加“：”和被继承类的类名。

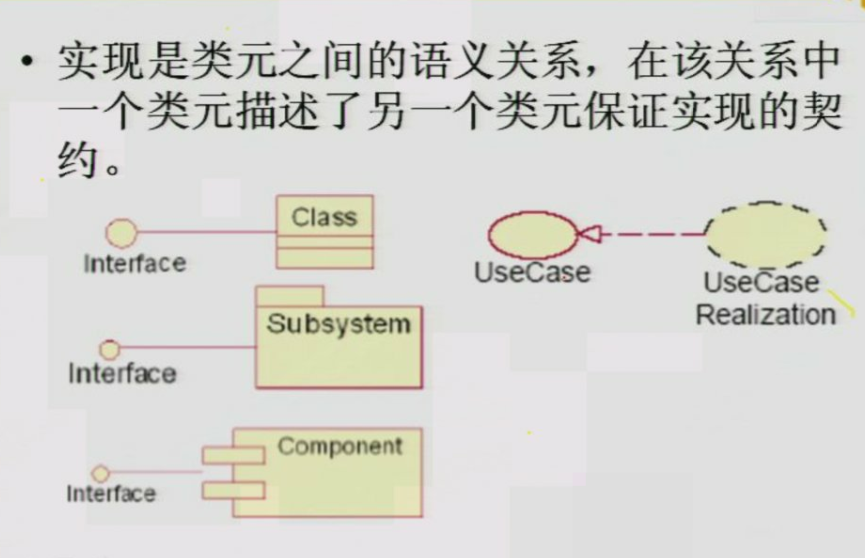

实现：类与接口、子系统与接口、组件与接口、用例与接口等，类元之间的语义关系

代码体现：定义一个类的时候加“：”和接口名。在类中重写接口中的方法。

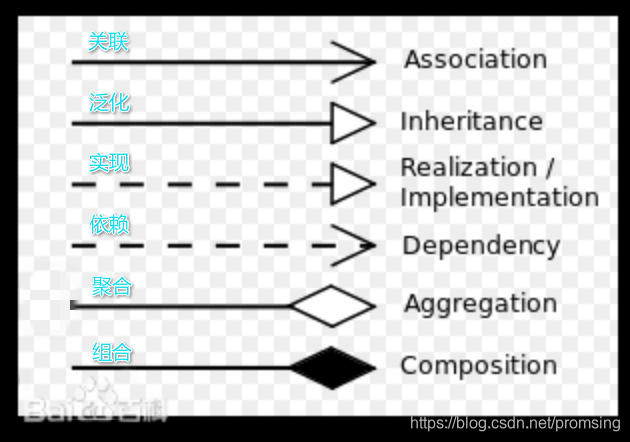

这几种关系的强弱比较：

 泛化 = 实现 > 组合 > 聚合 > 关联 > 依赖

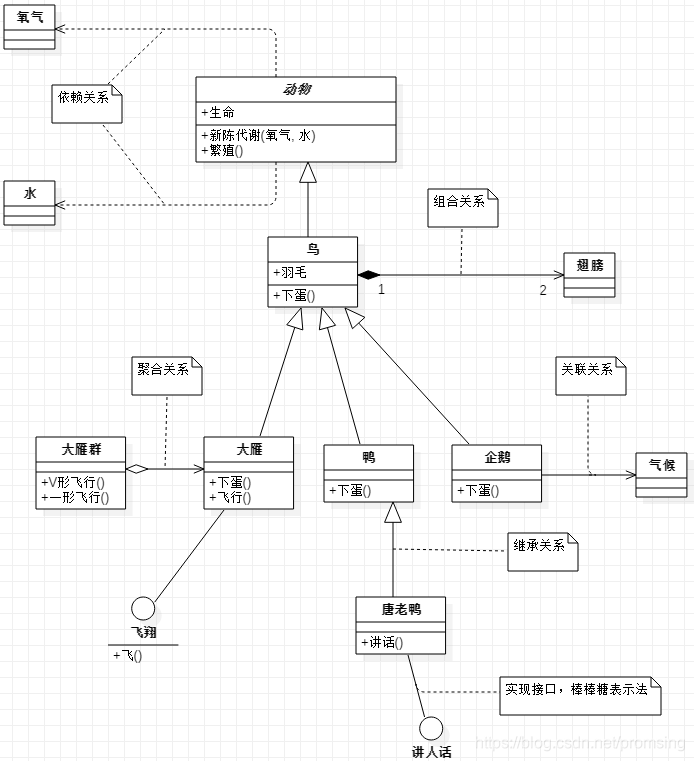

类图的应用：

难点：不是如何画类图，而是如何在现实生活中，抽象出类，描述出之间的关系。
