虚幻引擎(UE4) Visual Logger 可视化调试器

Visual Logger

捕获Actor的状态并在游戏或者编辑器中显示出来

Visual Logger是一个强大的调试工具，可以创建和记录游戏状态，并可视化显示出来，提供可在编辑器中查看游戏数据的功能。开发者可以在游戏会话中看到调试数据，也可以在游戏会话结束后在编辑器中查看数据记录。这让开发者更加容易解决游戏中难以追踪定位的、仅仅依靠玩家报告的和游戏画面提供的缺陷(Bugs)。在游戏中经常遇到哪些概率低且很难复现的缺陷，记录游戏数据以供后期查看显得特别重要。举个例子，一个游戏状态变量可能在某一帧导致发生我们不想看到的AI行为，记录发生错误片刻的数据可以提供给我们在后期调试参考的依据。

激活Visual Logger的方法：Windows > Developer Tools > Visual Logger。在虚幻4.7以上的版本，在控制台输出命令行"VisLog"也可以激活，如果你当前在编辑器中，Visual Logger视图也会自己打开。

上面图是在虚幻游戏《StrategyGame》中使用Visual Logger的例子。紫色的线指示了AI前进的路线，红色的定位标志显示了在时间轴上当前的位置点。

Visual Logger 视图简介

在编辑中记录了预先记录的游戏数据和状态，可供开发者在游戏后期随时查看记录的数据和状态。

Visual Logger 包含一个Actor列表记录了所有可视化的数据，一个记录了列表中当前选择的Actor在当前时间点的状态的视图、一个显示调试信息的输出文本窗口、一个时间条。

Actor列表

下图高亮区域显示了Actor列表信息。这里也提供了搜索功能。

Actor详情视图

采用UE_LOG宏收集的任何Actor数据都会显示在下图高亮区域。Visual Logger会显示当前列表中选择的Actor在当前时间轴位置的所有状态数据。捕获的数据可以被分类显示，你也可以在你的代码中自定义类别名，并且你也可以扩展这些类别。

在同一帧中从同一Actor进行多个可Visual Logger调用将覆盖先前捕获的数据。

文本输出窗口

文本输出窗口记录了当前帧的日志信息，并分类显示。重复的记录信息会显示在相同的类别里，同一帧的并且相同的数据会显示为一个列表。

时间轴

时间轴界面提供了一个滑动条，可以移动到你选择的时间轴位置，在下图中，Actor列表中选择了StrategyAIController_1，时间轴定位在23.53秒的位置，当你活动滑动条，文本输出窗口会显示当前选择的时间轴位置的数据信息。

添加Visual Logger 依赖项

有三种方法可以添加：

获取Actor状态的快照信息

要添加数据到Actor可视化调试列表，你首先要按照下面的方式实现接口类IVisualLoggerDebugSnapshotInterface：

class MYPROJECT_API AMyActor : public AActor, public IVisualLoggerDebugSnapshotInterface


这个接口类包含了一个函数GrabDebugSnapshot，默认没有任何的处理，此函数在激活了Visual Logger后会自动调用。你可以重写这个方法来收集日志数据。由于GrabDebugSnapshot函数只会在Visual Logger启动后才会运行，最好的方法是就是在使用此函数前加上宏条件判断，做法如下：














      #if ENABLE_VISUAL_LOG












    //~ Begin IVisualLoggerDebugSnapshotInterface interface












    // Adds information about this Actor to the Visual Logger.












    virtual void GrabDebugSnapshot(FVisualLogEntry* Snapshot) const override;












    //~ End IVisualLoggerDebugSnapshotInterface interface













      #endif





下面是一个第一人称游戏demo添加可视化日志记录的代码。此段代码在“GDC Sample”类别下添加了一个条目。条目被标记为“Projectile Class”，并包含角色在射击时产生的射弹类型。














      #if ENABLE_VISUAL_LOG













      void AGDCCharacter::GrabDebugSnapshot(FVisualLogEntry* Snapshot) const













      {













          Super::GrabDebugSnapshot(Snapshot);












    const int32 CatIndex = Snapshot->Status.AddZeroed();













          FVisualLogStatusCategory& PlaceableCategory = Snapshot->Status[CatIndex];













          PlaceableCategory.Category = TEXT("GDC Sample");













          PlaceableCategory.Add(TEXT("Projectile Class"), ProjectileClass != nullptr ? ProjectileClass->GetName() : TEXT("None"));













      }













      #endif





上面代码测试结果：

文本日志

你可以使用UR_LOG宏来记录日志并输出在Text输出窗口。文本输出窗口显示内容是基于帧的，所以只有当前帧记录的内容才会显示到此窗口。你你可以使用UE_LOG在任何地方记录日志， UE_LOG会自动识别是否支持Visual Logger，所以不用担心日志中是否需要判断上面曾提到的ENABLE_VISUAL_LOG宏。UE_LOG宏的参数关联了文本、日志类别、日志等级以及自己。

在下面的样例中，自定义的Character类使用UE_LOG宏来记录开火后射出物体的信息。














      void AGDCCharacter::OnFire()













      {












    // 开火












    if (ProjectileClass != NULL)













          {












        // 获取自身旋转角












        const FRotator SpawnRotation = GetControlRotation();

























        // 炮口的偏移位置是在摄像机空间，所以就必要将炮口位置坐标从摄像机空间换算到世界空间的位置。












        const FVector SpawnLocation = GetActorLocation() + SpawnRotation.RotateVector(GunOffset);


























              UWorld* const World = GetWorld();












        if (World != NULL)













              {












            // 在枪口生成一个炮弹













                  World->SpawnActor<AGDCProjectile>(ProjectileClass, SpawnLocation, SpawnRotation);

























            // 开始记录












            UE_VLOG(this, LogFPChar, Verbose, TEXT("Fired projectile (%s) from location (%s) with rotation (%s)"),













                      *ProjectileClass->GetName(),













                      *SpawnLocation.ToString(),













                      *SpawnRotation.ToString());













              }













          }













      }

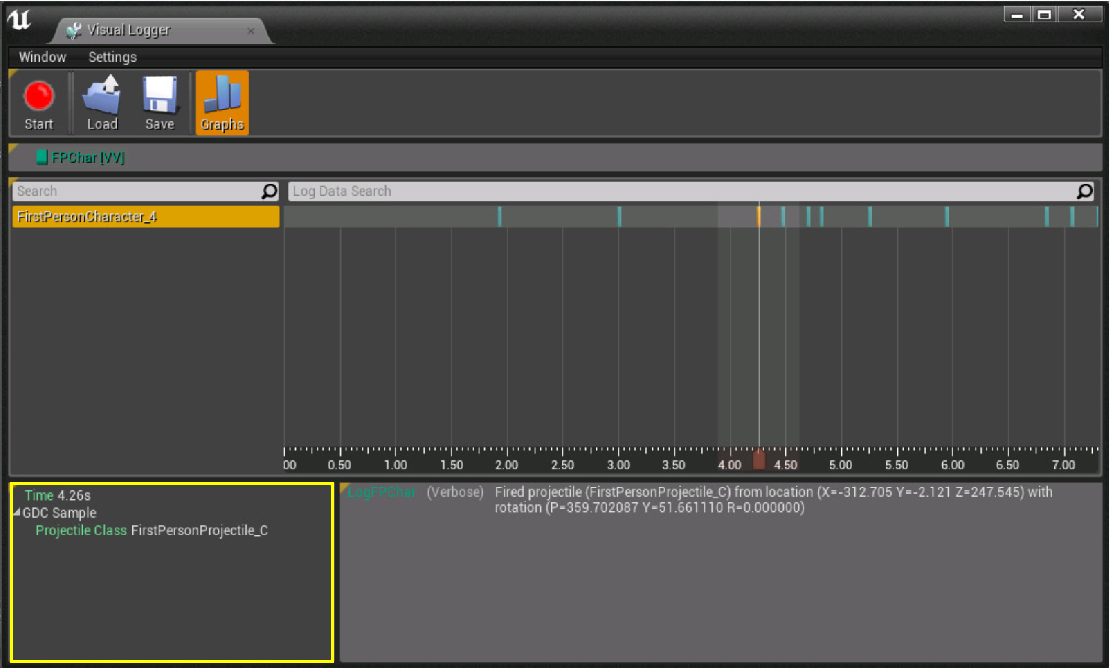

在Visual Logger窗口中显示如下：

如果你需要记录重复的日志，请使用UE_VLOG_UELOG替换UE_LOG。

绘制调试图形

记录图形信息的功能是非常强大的特性，因为它帮我们可视化正在发生的数据状态。下图展示了Visual Logger支持的不同类型的调试图形：路径信息，圆柱体、圆锥体、胶囊体、和矩形。

下面的宏支持多种图形，每个宏都要求Actor拥有一个自身自带的形状，一个日志类别和日志级别、几个额外属性、图形定义参数和相关的文本。下面的表格里提供了多种可用的形状和每种形状额外的参数。
