虚幻引擎(UE4) UMG实例

UI的重要性

游戏中UI系统具有以下特点：

• 庞大而复杂
                一个游戏会包含多个系统，包括任务系统，进度系统，统计系统等等，而每个系统都有自己的可视化界面。
• 善变
               在游戏开发中，经常会因为某些原因修改用户界面。

• 详细
               为了向用户传递更加清晰的信息，UI通常会做得比较仔细。


有了以上的信息，强烈建议我们多花一点时间去创建一个UI系统，其中包括以下内容：

• 分离逻辑与可视化UI
• 允许快速迭代布局和视觉效果
• 逻辑调试可视化反馈
• 性能优化

案例

下面我将用一个真实的例子来展示一些非常有用的UI案例。

假如你希望游戏中的物品商店是这样的：

我们将利用下面这些内容来实现这个商店：

• Class 属性
• C++代码
• 蓝图

在大多数情况，我会提前写出伪代码，列出会使用哪些核心类和包含的内容：

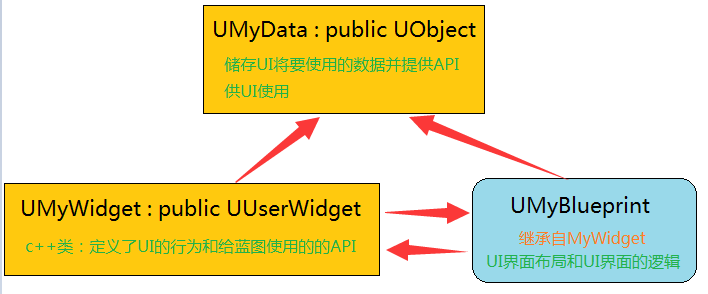

MyData：这是一个C++类并继承自UObject，这样做的目的是创建一个类来管理UI要与用户交互的所有信息。继承自UObject的目的是方便使用Public/Private控制访问类属性setter和getter和一些有用的API。这种方法将数据的生命周期从UI中分离出来，这是非常理想的。而且多个Widget使用的数据能同时从同一份数据中获取。在游戏项目开发中，这些类很可能已经被其他开发者创建并存在，你可以继承自这些已经存在的类来开发，在很多时候我们需要创建自己的类来管理自己的任游戏模块。

UMyWidget：这是一个C++类并继承自UUserWidget。这个类用来定义特定给蓝图使用的API和蓝图事件和约定，以便与底层系统进行交互。

MyBlueprint：这是一个Widget类，继承自UMyWidget。在Widdget蓝图中，你需要创建所有可见的UI和布局，并使用UMyData和UMyWidget中提供的数据或图片进行UI更新。你也可以监听UMyWidget派发的事件，来响应一些UI的刷新。在实际交互中，你可能会调用UMyData和UMyWidget提供的API来响应一个按钮点击事件。

详细代码

数据类：

首先，将商品数据放到一起，以便商店里显示。

UOfferInfo派生自UObject，我想要将其暴露给蓝图类并且可以提供一些函数来让蓝图获取数据。我们建立一个简单的关系如（价格-图片-其他）














      UENUM(BlueprintType)













      enum class EOfferType:uint8













      {













          Normal,













          Featured













      };


























      UCLASS(BlueprintType)













      class UOfferInfo : public UObject













      {












    GENERATED_UCLASS_BODY();


























      public:












    UFUNCTION(BlueprintCallable, Category = "OfferInfo");












    FText GetName() const;

























    UFUNCTION(BlueprintCallable, Category = "OfferInfo");












    FText GetDescription() const;

























    UFUNCTION(BlueprintCallable, Category = "OfferInfo");












    EOfferType GetOfferType() const;


























      private:












    //其他属性数据













      }





商店类：

负责显示所有商品














      //抽象类，因为我们希望用蓝图来继承此类,但是又不希望用户直接实例化此类。













      class UOfferShopWidgetBase : public UUserWidget













      {












    GENERATED_UCLASS_BODY()


























      public:












    //此函数告诉用户开始读取商品信息,蓝图中最好采用文字提示的方式告诉用户正在处理数据












    UFUNCTION(BlueprintImplementableEvent, Category = "OfferShopWidget")












    void OnStartReadingOffers();

























    //告诉蓝图我们希望生成一些指定的商品。












    //在多数情况下,蓝图会创建一个商品控件,并使用其UOfferInfo*指针来处理自己的逻辑。












    //建议让蓝图完整控制API界面布局的逻辑，因为可能设计需要一个竖直列表，












    //然后下次又要一个横向的滚动列表、或者一个网格、或者有其他组合，让蓝图控制更加灵活。












    UFUNCTION(BlueprintImplementableEvent, Category = "OfferShopWidget")












    void GenerateOffer(UOfferInfo* OfferData);

























    //这个函数提示已经完整地生成了所有的商品，蓝图中应该隐藏文字提示，并更新屏幕其他的显示。












    UFUNCTION(BlueprintImplementableEvent, Category = "OfferShopWidget")












    void OnOfferGenerationCompleted();

























    //蓝图获取数据的方法












    UFUNCTION(BlueprintCallable, Category = "OfferShopWidget")












    FDateTime GetStoreRefreshDate() const;


























      protected:












    //内部函数，关键字的含义请查阅c++语法。













      private：












    //隐私级别更高的内部函数

























    //商品列表













          TArray<UOfferInfo*> CurrentOffers;













      }





商品类：

再来看用于显示单个商品的UOfferWidgetBase类。

我们将从该基类派生两个不同的布局视图来实现两个不同的商品。














      //抽象类，因为我们希望用蓝图来继承此类,但是又不希望用户直接实例化此类。













      UCLASS(Abstract, Blueprint, BlueType, ClassGroup = UI)













      class UOfferWidgetBase : public UUserWidget













      {












    GENERATED_UCLASS_BODY()













      public:

























    //这是你创建了一个新的商品实例后必须调用的函数。












    //在这样的方式下，当你想显示其他不同的商品，直接再次调用SetupOffer，












    //而不用再次创建一个全新的商品Widget,这对于性能优化格外重要。












    //尤其是这种清单类条目,采用这种方式创建更少的widget控件，实现更高效UI。












    UFUNCTIONO(BlueprintCallable, Category = "OfferWidget")












    void SetupOffer(UOfferInfo* InOfferData)













          {












        //这里用一个小小的实现来解释我为什么不倾向于使用BlueprintNativeEvents












        //主要的原因是这可能导致用户调用一个父类不存在的函数而报错。












        //围绕BlueprintImplementableEvent的UX会更加单一些。













              OfferData = InOfferData;












        OnOfferSet();













          }

























    //告诉蓝图已经获取了数据












    //蓝图通常会调用GetOfferInfo(),然后调用GetName(),然后GetDescription()和更多的数据来填充文本，图片和其他












    UFUNCTION(BlueprintImplementableEvent, Category = "OfferWidget")












    void OnOfferSet();

























    //获取商品数据












    UFUNCTION(BlueprintCallable, Category = "OfferWidget")












    UOfferInfo* GetOfferInfo() const;


























      private:












    UPROPERTY(transient)













          UOfferInfo* OfferData;













      }





蓝图类：

现在创建一个派生自上面的UOfferShopWidgetBase的UMG Widget蓝图类，并构建一个布局来接收商品数据。

• FeaturedOffers_HorBox
  • 特殊商品放在商店左边
• NormalOffers_WrapBox
  • 普通商品放在商店右边
• RefreshTime_TextBlock
  • 文本计时器刷新商品信息

下面是图表：

让我们使用蓝图创建了widget组件并将其添加到了合适的容器中，所以我们就可以：

• 轻松地修改布局
• 不用情况下交替使用控件
• 修改从“add child to…”调用返回的插槽的属性

现在我们开始创建商品控件，我们将创建两种UMG控件，并继承自UOfferWidgetBase类。命名为OfferTileSmallWidget，OfferTileLargeWidget。上图中GenerateOffer事件驱动下，使用商品数据的商品类型创建了两种widget控件。

在我们将small widget和large widget布局设置为与最上面的实例图片相同后，就可以在图表中添加显示逻辑，最简单的形式如下所示：

到此，我们创建了OfferTileSmallWidget和OfferTileLargeWidget来适应商店屏幕，但是我们的体系结构使这一过程更加容易。想象一下，在我们游戏的另一个屏幕上，我们想展示一个热卖的商品。

这需要2步走：

1. 在c++中，添加一个函数用于热卖商品:UOfferInfo* MyLibrary::GetTheHotOffer()，返回OfferInfo实例对象。
2. 在屏幕上显示一个商品控件，并调用SetupOffer()，将GetTheHotOffer返回值作为参数，或者我创建一个带有火热特效“HotOfferWidget”蓝图并调用SetupOffer()。

结束语

这种方法处理c++业务逻辑，更加便于调试，修改和扩展。暴露一个基于事件的API在蓝图，让开发人员更加灵活根据需求修改UI。

要注意的问题是蓝图Tick、属性绑定，碎片太多，过多的动画会影响设备的性能。这种方法是利用事件来驱动，这自然会阻碍蓝图 Ticks和属性绑定，因为在事件存在的情况下，蓝图的Tick效率会降低。

动画的性能开销是很大的，当然是有用的，但你应该权衡利弊的做一些取舍，特别是当性能要求高的情况下，比如在HUD中，UI对性能开销预算几乎是为0。
