MATLAB实战系列(二十五)-MATLAB交错并联BUCK电路闭环PID设计及分析

举报
格图洛书 发表于 2021/11/19 01:44:32 2021/11/19
【摘要】 前言 本文涉及的代码可参见: 基于Matlabsimulink的小电流接地系统单向故障仿真分析 喜欢的小伙伴可自行订阅 交错并联技术应用于Buck变换器,以两支路交错并联Buck为例进行研究,在与传统Buck变换器总输出电流相同的情况下,使电路的总电流输出纹波减小,输出电压纹波减小,且支路电流为总电流的1∕2,减小了开关管和二极...

前言

本文涉及的代码可参见:

基于Matlabsimulink的小电流接地系统单向故障仿真分析

喜欢的小伙伴可自行订阅

交错并联技术应用于Buck变换器,以两支路交错并联Buck为例进行研究,在与传统Buck变换器总输出电流相同的情况下,使电路的总电流输出纹波减小,输出电压纹波减小,且支路电流为总电流的1∕2,减小了开关管和二极管的电流应力,总输出电流纹波频率为支路的2倍,使输出滤波电容减小这些都有利于实现本质安全。



在交错并联变换器的设计中,若想得到优良的纹波特性和响应功能,各支路的交错触发脉冲需设计合理。

若各支路脉冲均同步,则整个变换器特性类似于单个变换器;若各支路的脉冲相互独立且脉冲频率不完全相同,则支路间输入和输出电流纹波随机消除,无规律可循。

为最大限度消除电流纹波,可使变换器的n个支路工作在相同频率下,支路中的开关信号交错2π∕n,这样很大程度上降低了电流纹波,同时整个变换器输出纹波频率变为单个变换器的n倍,有利于减小输出电容及提高动态响应。

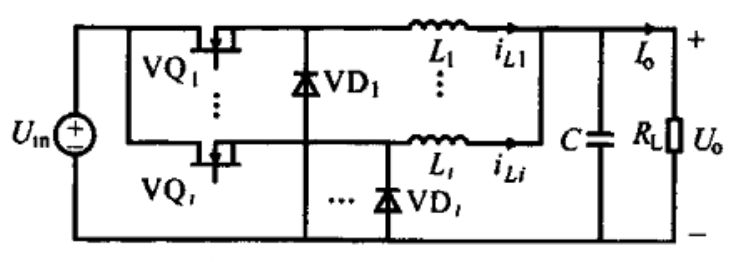

交错并联Buck变换器的主电路如下图所示。




01仿真程序

仿真模型图如下
