Sleuth+Zipkin 实现 SpringCloud 链路追踪

zuozewei 发表于 2021/11/16 13:24:40 2021/11/16

【摘要】这一课时我们进行了案例实战，选择当前流行微服务框架 SpringCloud 作为示例，演示如何在微服务中集成 Sleuth + Zipkin，同时模拟了异常情况。

前言

过分布式链路跟踪的实现理论基础。

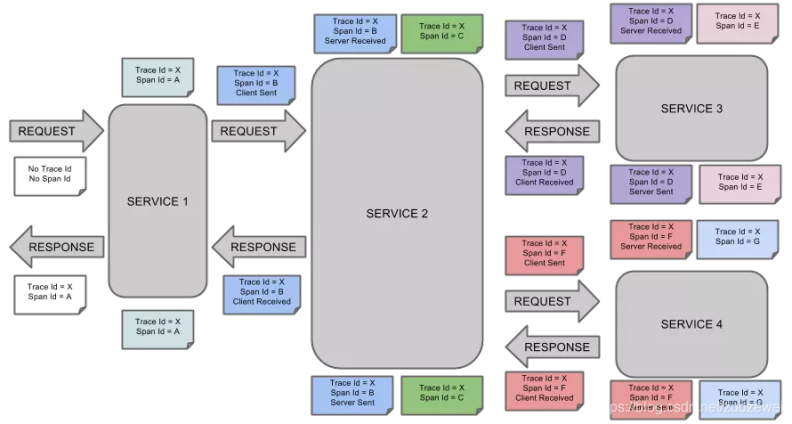

我们看到上图，知道在微服务架构下，系统的功能是由大量的微服务协调组成的，例如：电商下单业务就需要订单服务、库存服务、支付服务、短信通知服务逐级调用才能完成。而每个服务可能是由不同的团队进行开发，部署在成百上千台服务器上。

如此复杂的消息传递过程，当系统发生故障的时候，我们就需要一种机制对故障点进行快速定位，确认到底是哪个服务出了问题，分布式链路追踪技术由此而生。
所谓的分布式链路追踪，就是运行时通过某种方式记录下服务之间的调用过程，在通过可视化的 UI 界面帮相关人员快速定位到故障点。分布式链路追踪，是微服务架构运维监控的底层基础设施，没有它，相关人员就像盲人摸象一样，根本无法了解服务间通信过程。

应用架构图

本文将会介绍如何在如何在 Spring Cloud 架构下基于 Sleuth+Zipkin 实现微服务链路追踪，主要演示HTTP 调用方式。

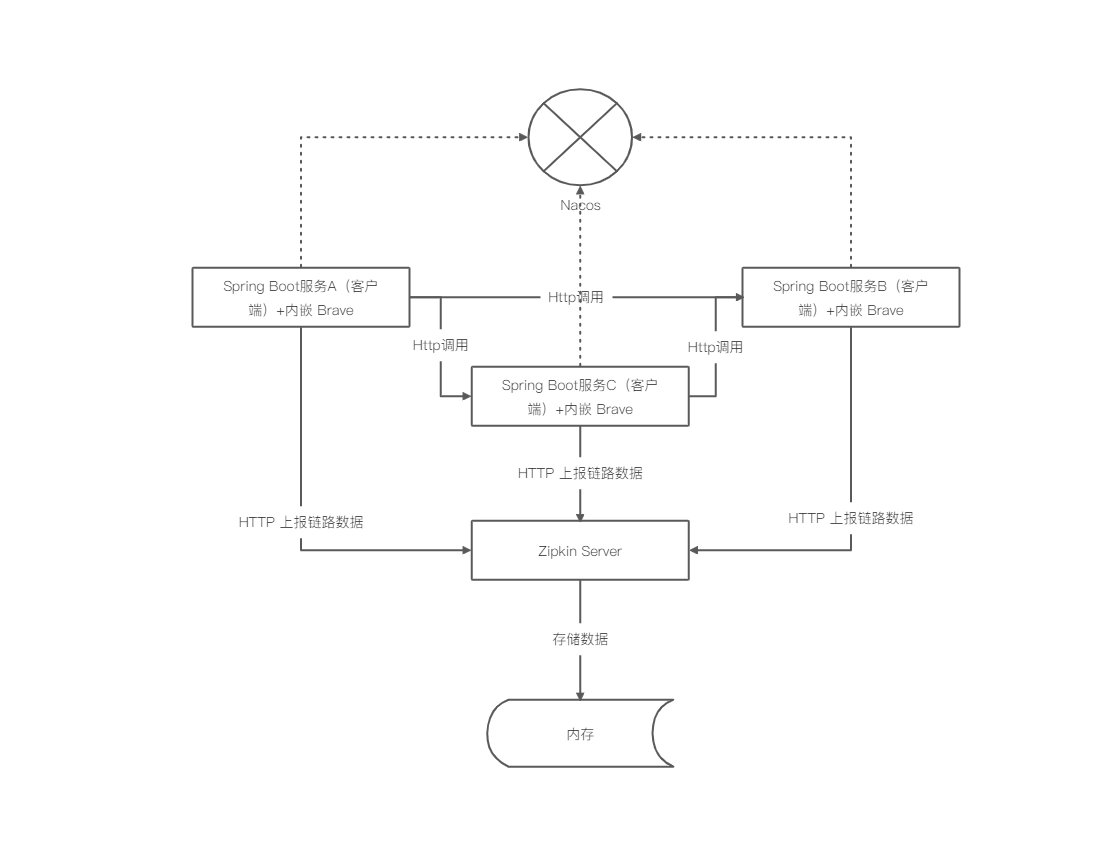

在具体介绍之前，我们先来看一下我们本文示例 Spring Cloud 集成 Zipkin 的应用架构，如下图所示：

从架构图中可以看到：所有的服务都注册到 Nacos 上；当客户端的请求到来之时，从 Nacos 中获取对应服务的信息，并将请求反向代理到指定的服务实例。

涉及的业务服务与组件包含以下 5 个：

Nacos，本地安装并启动；
Zipkin，本地安装并启动；
Spring Boot 服务A；
Spring Boot 服务B；
Spring Boot 服务C。

如果你对 Zipkin 还不熟悉，建议去看下我的这篇文章：快速了解分布式跟踪系统 Zipkin

快速了解 Sleuth

Sleuth 是 Spring Cloud 提供的服务治理模块，在其标准生态下内置了 Sleuth 这个组件。它通过扩展 Logging 日志的方式实现微服务的链路追踪。

在标准的微服务下日志产生的格式是：

2021-09-21 02:03:20.166  INFO [a-service,,,] 40327 --- [erListUpdater-0] c.netflix.config.ChainedDynamicProperty  : Flipping property: b-service.ribbon.ActiveConnectionsLimit to use NEXT property: niws.loadbalancer.availabilityFilteringRule.activeConnectionsLimit = 2147483647

但是当引入 Spring Cloud Sleuth 链路追踪组件后就会变成下面的格式：

2021-09-21 02:06:41.410  INFO [a-service,632f57c51af8c7a4,632f57c51af8c7a4,true] 40415 --- [nio-7000-exec-1] c.netflix.config.ChainedDynamicProperty  : Flipping property: b-service.ribbon.ActiveConnectionsLimit to use NEXT property: niws.loadbalancer.availabilityFilteringRule.activeConnectionsLimit = 2147483647

⽇志输出格式是固定的，包含以下四部分：

 [appname,traceId,spanId,exportable]

appname，说明日志是由哪个微服务产生的。
TraceId，轨迹编号。一次完整的业务处理过程被称为轨迹，例如：实现登录功能需要从服务 A 调用服务 B，服务B再调用服务 C，那这一次登录处理的过程就是一个轨迹，从前端应用发来请求到接收到响应，每一次完整的业务功能处理过程都对应唯一的 TraceId。
SpanId，步骤编号。刚才要实现登录功能需要从服务 A 到服务 C 涉及 3 个微服务处理，按处理前后顺序，每一个微服务处理时日志都被赋予不同的 SpanId。一个 TraceId 拥有多个 SpanId，而 SpanId 只能隶属于某一个 TraceId。
导出标识，当前这个日志是否被导出，该值为 true 的时候说明当前轨迹数据允许被其他链路追踪可视化服务收集展现。

我们模拟了服务 A -> B -> C 的调用链路，分别产生的日志如下：

2021-09-21 02:18:36.494 DEBUG [a-service,14aa6f21d700f377,14aa6f21d700f377,true] 40619 --- [nio-7000-exec-7] org.apache.tomcat.util.http.Parameters   : Set encoding to UTF-8
2021-09-21 02:18:36.524 DEBUG [b-service,14aa6f21d700f377,828df12c1c851367,true] 40622 --- [nio-8000-exec-6] org.apache.tomcat.util.http.Parameters   : Set encoding to UTF-8
2021-09-21 02:18:36.571 DEBUG [c-service,14aa6f21d700f377,ebd9892f8756801d,true] 40626 --- [nio-9000-exec-7] org.apache.tomcat.util.http.Parameters   : Set encoding to UTF-8

可以发现，按调用时间先后顺序分别是 A 到 C 依次出现。因为是一次完整业务处理，TraceId 都是相同的，SpanId 却各不相同，这些日志都已经被 Sleuth 导出，正常被 ZipKin 收集展示。

Zipkin 是推特的一个开源分布式链路跟踪系统，它能收集各个服务实例上的链路追踪数据并可视化展现。刚才 ABC 服务控制台产生的日志在 ZipKin 的 UI 界面中会以链路追踪图表的形式展现。

通过这个可视化 UI 可以非常直观的了解业务处理过程中服务间的依赖关系与处理时间、处理状态等信息，是故障分析的必要的工具。
说到这，想必大家已经对微服务链路追踪与 Sleuth+Zipkin 组合已经有了初步认识，下面咱们通过实例讲解如何在微服务架构中进行链路追踪改造。

这个过程分为两大部分：

在服务中加入 Spring Cloud Sleuth 生成链路追踪日志；
通过 ZipKin 收集链路最终日志，生产可视化UI。

准备工作

搭建 Zipkin 单机环境

这里我们使用 docker 快速启动 zipkin 演示实例。

#获取镜像
sudo docker pull openzipkin/zipkin

#运⾏镜像
sudo docker run -d  -p 9411:9411 --name zipkin openzipkin/zipkin

搭建 naocos 单机环境

这里我们使用 docker 快速启动 nacos 演示实例。

#获取镜像
sudo docker pull nacos/nacos-server

#运⾏镜像
sudo docker run -d -p 8848:8848 --env MODE=standalone  --name nacos  nacos/nacos-server

微服务整合 Sleuth

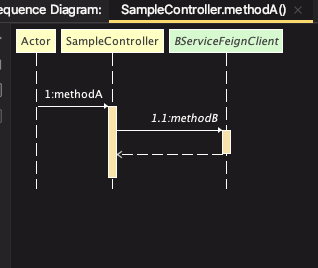

这里创建 a、b、c 三个微服务工程，代码调用关系如下：

这里 A -> B -> C 服务间通过 Fegin 实现远程调用。

创建 SpringBoot 工程

首先创建创建 A、B、C 三个 Spring Boot 工程。

A、B 服务 pom.xml 依赖如下：

        <!--Spring Web应用 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <!--Nacos 客户端 -->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>
        <!--服务间通信组件OpenFeign -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-openfeign</artifactId>
            <version>2.2.6.RELEASE</version>
        </dependency>
        <!--添加Sleuth依赖 -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-sleuth</artifactId>
            <version>2.2.6.RELEASE</version>
        </dependency>

C服务 pom.xml 依赖如下：

				<dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>
        <!--添加Sleuth依赖 -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-sleuth</artifactId>
            <version>2.2.6.RELEASE</version>
        </dependency>

因为调用关系是服务 A -> B -> C，所以在 A、B 两个服务中需要额外依赖 OpenFeign 实现服务间通信。

配置文件

然后，我们配置各服务的 application.yml，这三个配置文件除了服务名称与端口不同外，其他都一致。

server:
  port: 7000
spring:
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848
        username: nacos
        password: nacos
  application:
    name: a-service
  sleuth:
    web: #Spring Cloud Sleuth 针对 Web 组件的配置项，例如说 SpringMVC
      enabled: true
logging:
  level:
    root: debug #为演示需要，开启debug级别日志

实现核心代码

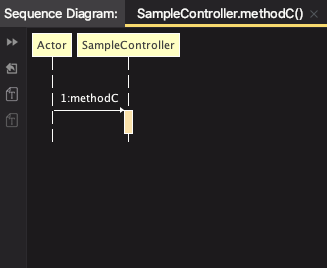

首先实现服务 C 的控制器：

@RestController
public class SampleController {
    @GetMapping("/c")
    public String methodC(){
        String result = " -> Service C";
        return result;
    }
}

实现 methodC 方法产生响应字符串 “-> Service C”，方法映射地址 “/c”。

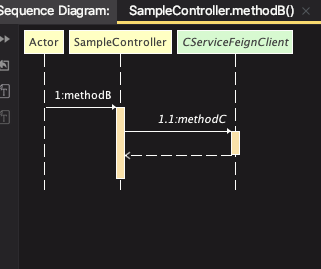

然后实现服务 B 的 CServiceFeignClient 通过 Feign 实现了 C 服务的通信客户端，方法名为 methodC。

@FeignClient("c-service")
public interface CServiceFeignClient {
    @GetMapping("/c")
    public String methodC();
}

控制器通过 methodB 方法调用 methodC 的同时为响应附加的字符串“-> Service B”，方法映射地址“/b”。

@Controller
public class SampleController {
    @Resource
    private CServiceFeignClient cService;
    @GetMapping("/b")
    @ResponseBody
    public String methodB(){
        String result = cService.methodC();
        result = " -> Service B" + result;
        return result;
    }
}

最后，我们然后实现服务 A 的 BServiceFeignClient 通过 Feign 实现了 B 服务的通信客户端，方法名为 methodB。

@FeignClient("b-service")
public interface BServiceFeignClient {
    @GetMapping("/b")
    public String methodB();
}

控制器通过 methodA 方法调用 methodB 的同时，成为响应附加的字符串“-> Service A”，方法映射地址“/a”。


@RestController
public class SampleController {
    @Resource
    private BServiceFeignClient bService;

    @GetMapping("/a")
    public String methodA(){
        String result = bService.methodB();
        result = "-> Service A" + result;
        return result;
    }
}

这样我们的核心链路已经实现了，接下来我们做个测试验证下。

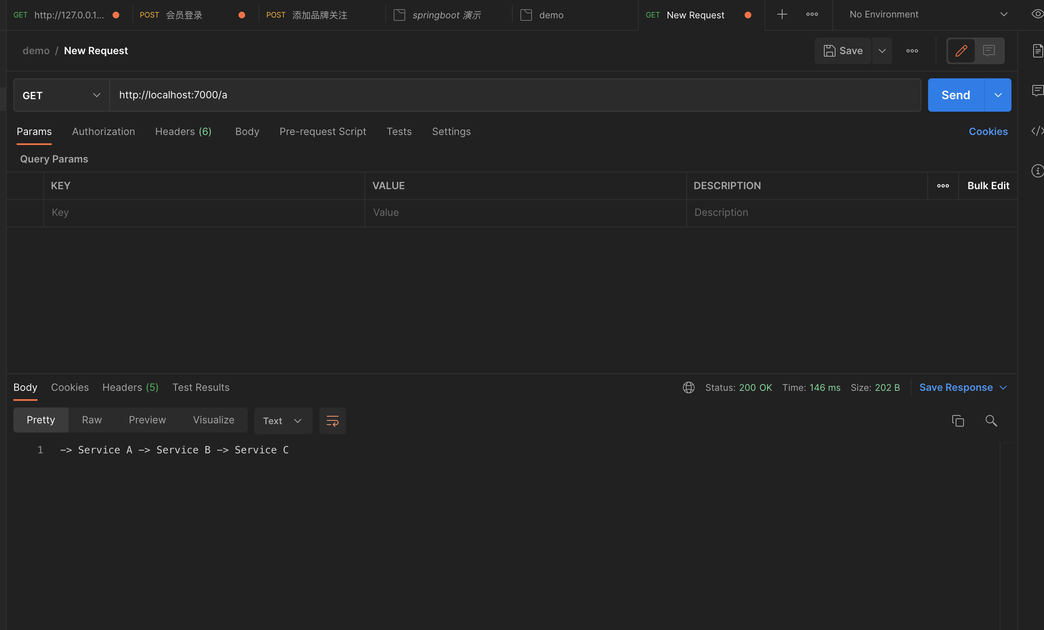

使用 Postman 请求下服务 A 的接口。

可以看到 ABC 三个服务按前后顺序依次产生结果，但在日志包含任何链路追踪数据。

2021-09-21 02:18:36.494 DEBUG [a-service,14aa6f21d700f377,14aa6f21d700f377,true] 40619 --- [nio-7000-exec-7] org.apache.tomcat.util.http.Parameters   : Set encoding to UTF-8
2021-09-21 02:18:36.524 DEBUG [b-service,14aa6f21d700f377,828df12c1c851367,true] 40622 --- [nio-8000-exec-6] org.apache.tomcat.util.http.Parameters   : Set encoding to UTF-8
2021-09-21 02:18:36.571 DEBUG [c-service,14aa6f21d700f377,ebd9892f8756801d,true] 40626 --- [nio-9000-exec-7] org.apache.tomcat.util.http.Parameters   : Set encoding to UTF-8

虽然链路日志已产生，但如果在生产环境靠人工统计链路日志显然不现实，我们还需要部署分布式链路跟踪系统 Zipkin 来简化这个过程。

集成 Zipkin

Zipkin 服务端部署非常简单，可以通过官网快速上手。前面我们已经通过 docker 部署了一个演示实例。

引入客户端

首先我们需要每个服务集成 Zipkin 的客户端。

        <!--Zipkin 客户端-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-zipkin</artifactId>
            <version>2.2.6.RELEASE</version>
        </dependency>

配置文件

然后，我们需要每个服务的 application.yml 配置 Zipkin 通信地址以及采样率。

server:
  port: 7000
spring:
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848
        username: nacos
        password: nacos
  application:
    name: a-service
  sleuth:
    sampler: #采样器
      probability: 1.0 #采样率，采样率是采集Trace的比率，默认0.1
      rate: 10000 #每秒数据采集量，最多n条/秒Trace
    web: #Spring Cloud Sleuth 针对 Web 组件的配置项，例如说 SpringMVC
      enabled: true
  zipkin: #设置zipkin服务端地址
    base-url: http://127.0.0.1:9411
logging:
  level:
    root: debug #为演示需要

注意配置项：

spring.sleuth.sampler.probability 是指采样率，假设在过去的 1 秒服务产生了 10 个 Trace，如果采用默认采样率 0.1 则代表只有其中1条会被发送到 Zipkin 服务端进行分析整理，如果设为 1，则 10 条 Trace 都会被发送到服务端进行处理。
spring.sleuth.sampler.rate 指每秒最多采集量，说明每条最多允许采集多少条 Trace，超出部分将直接抛弃。

运行效果

服务都设置好后，启动应用，重新测试服务 A 接口，然后打开 Zipkin 服务端 UI 界面 http://localhost:9411，查看调用链路。

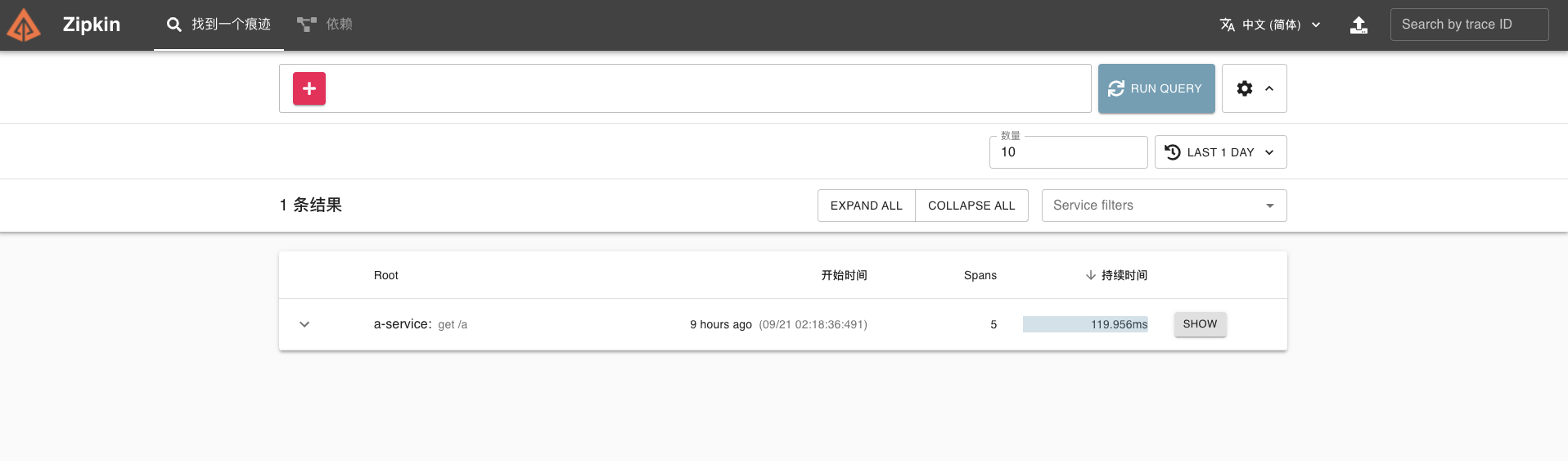

点击“Run Query”。

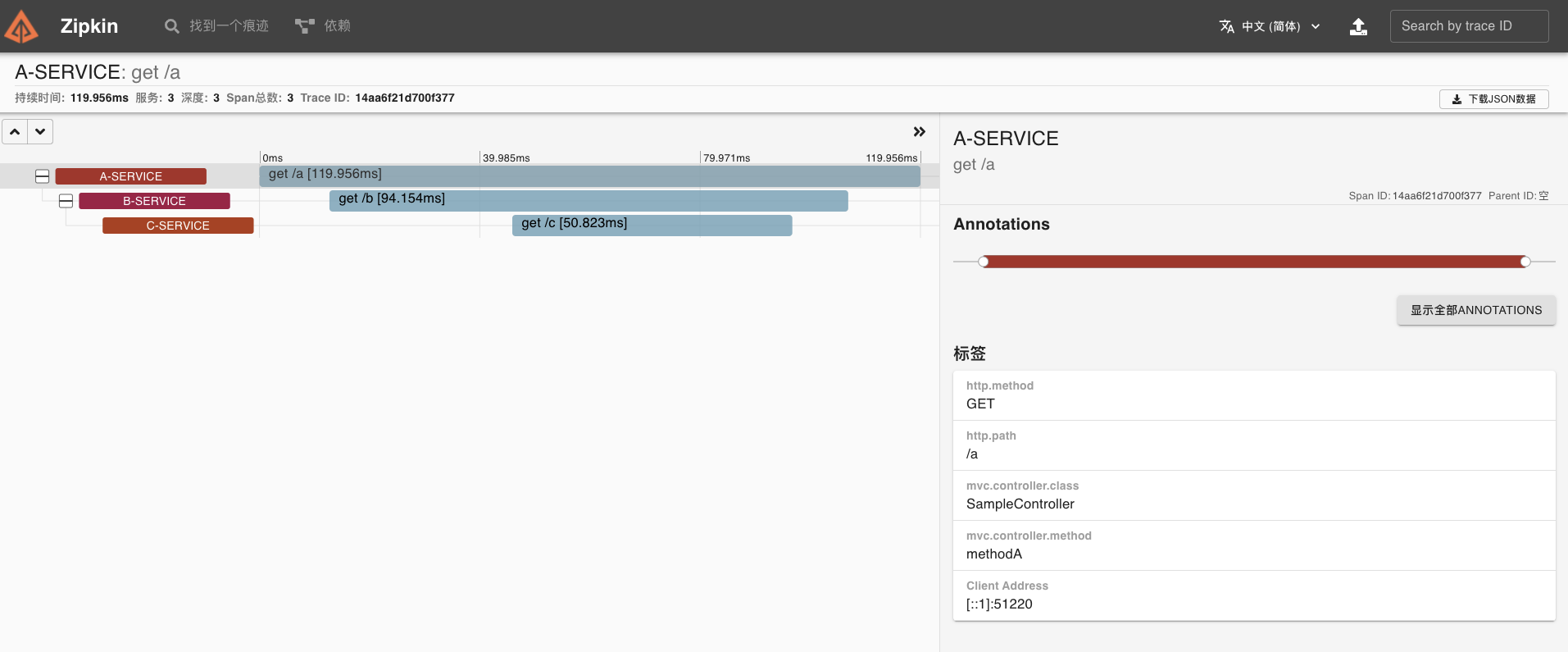

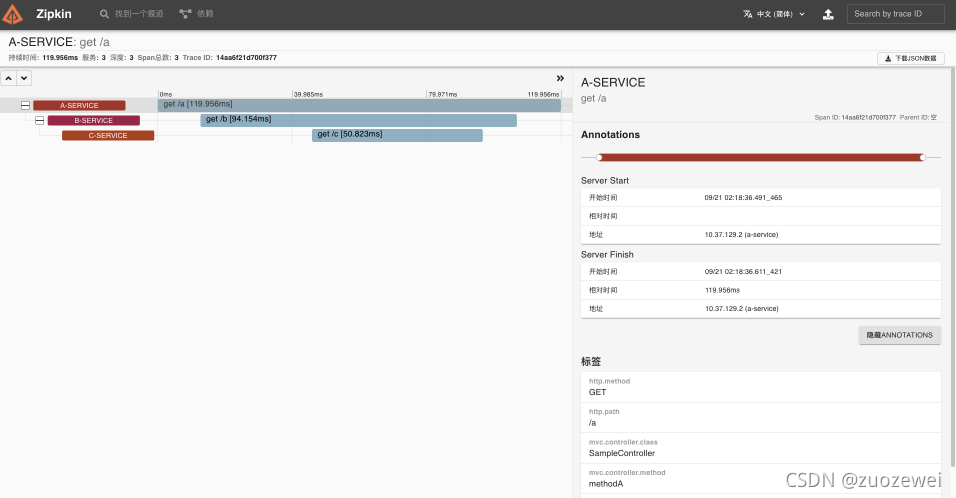

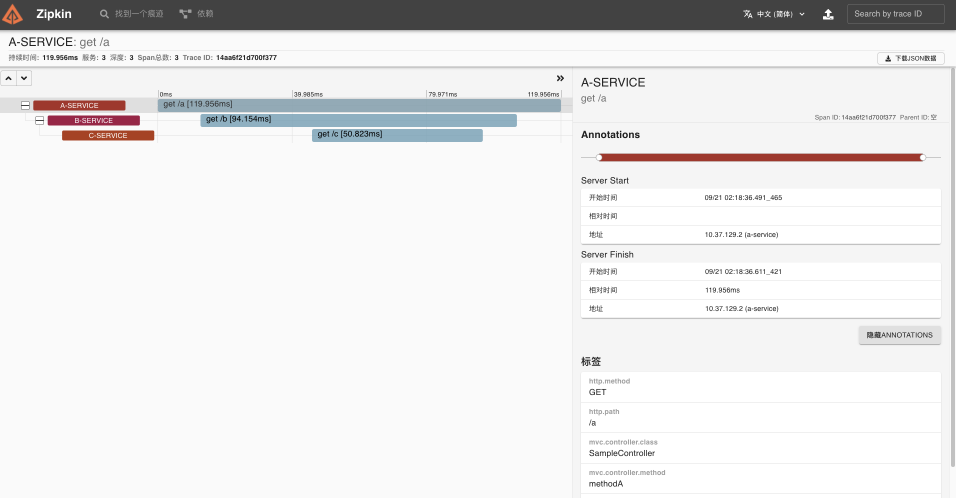

点击“show”，便会出现对应的链路调用图及详细的链路。

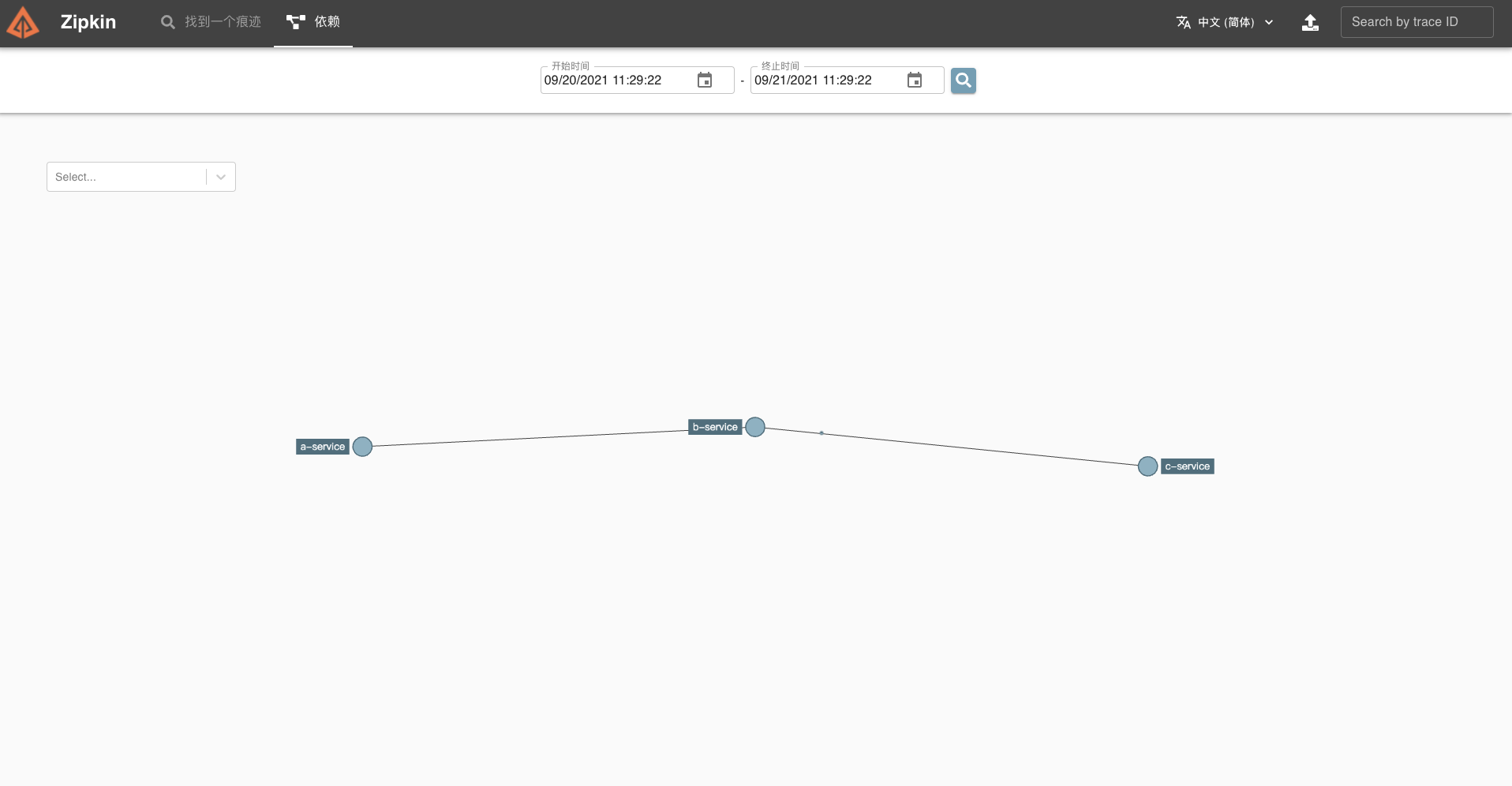

如果点击对应的“依赖”，还可以看到更详细的拓扑关系内容。

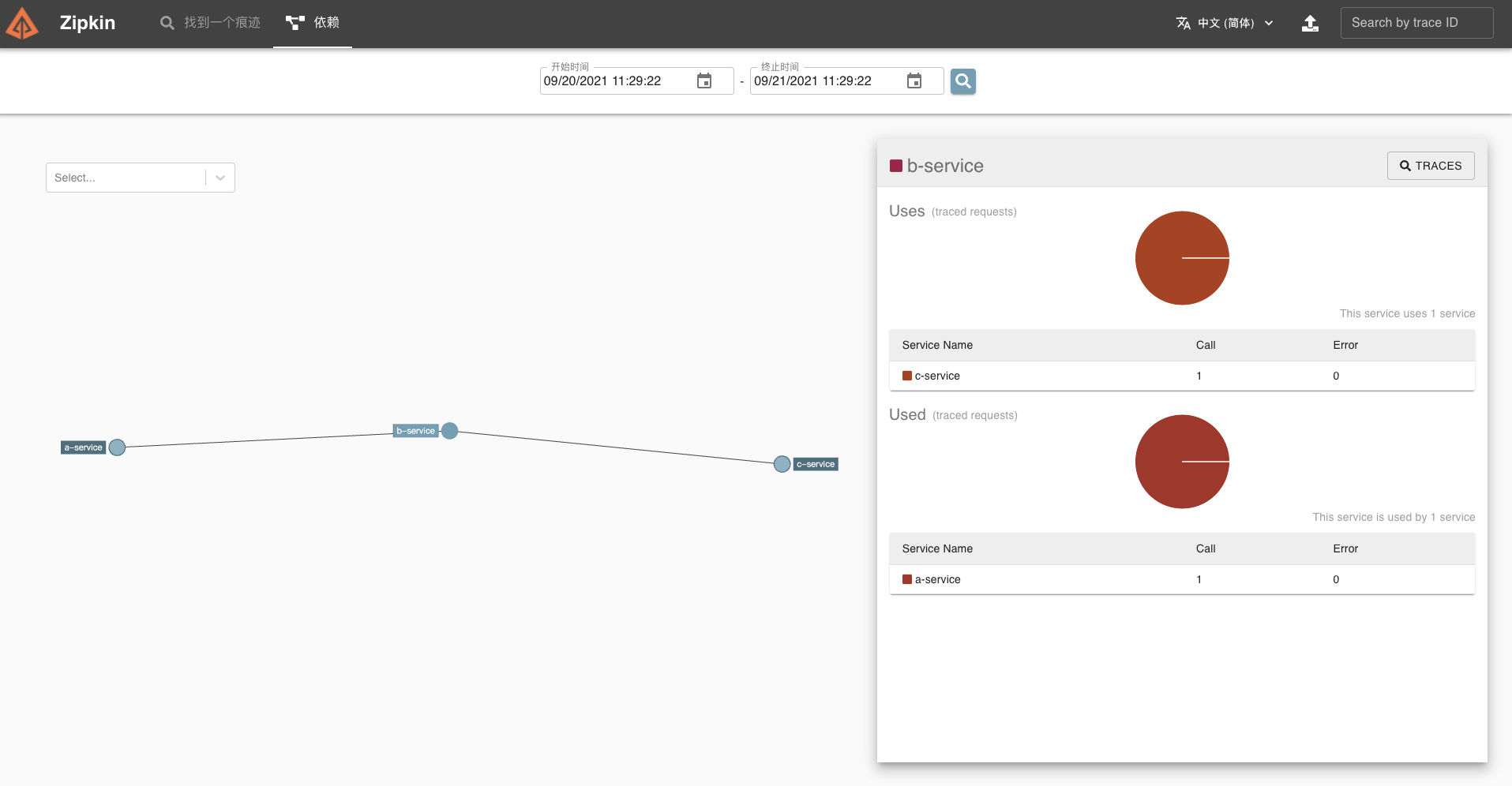

点击对应的服务节点，可以查看服务调用的统计信息。

如果我们主动停掉服务 C 呢，会是什么样的情况呢？

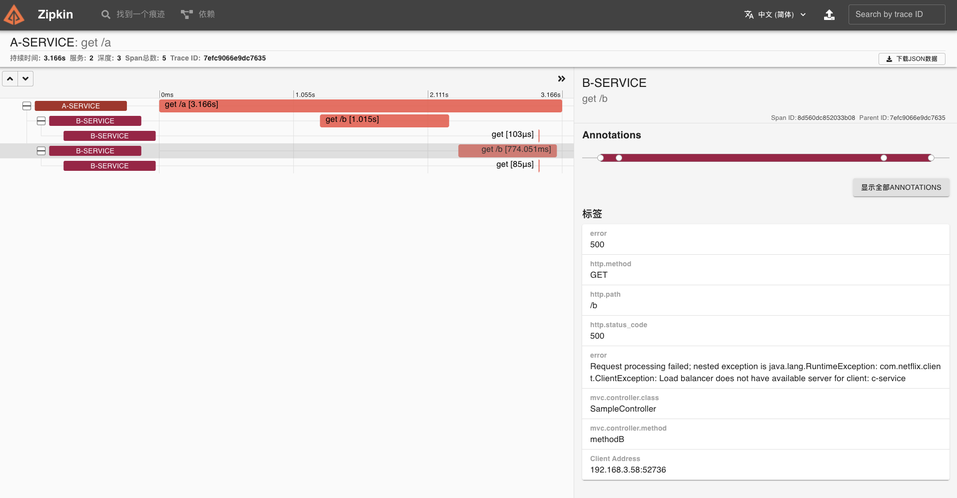

我们可以看到 Zipkin 已经在 error 里面提示故障原因了，说明服务 C 没有可用的实例导致处理失败。

小结

这一课时我们进行了案例实战，选择当前流行微服务框架 SpringCloud 作为示例，演示如何在微服务中集成 Sleuth + Zipkin，同时模拟了异常情况。

源码地址：

https://github.com/zuozewei/blog-example/tree/master/Performance-testing/04-full-link/springcloud-sleuth-zipkin-demo
