153X开发笔记之PMU

目录

一、PMU

二、充电模式

一、PMU

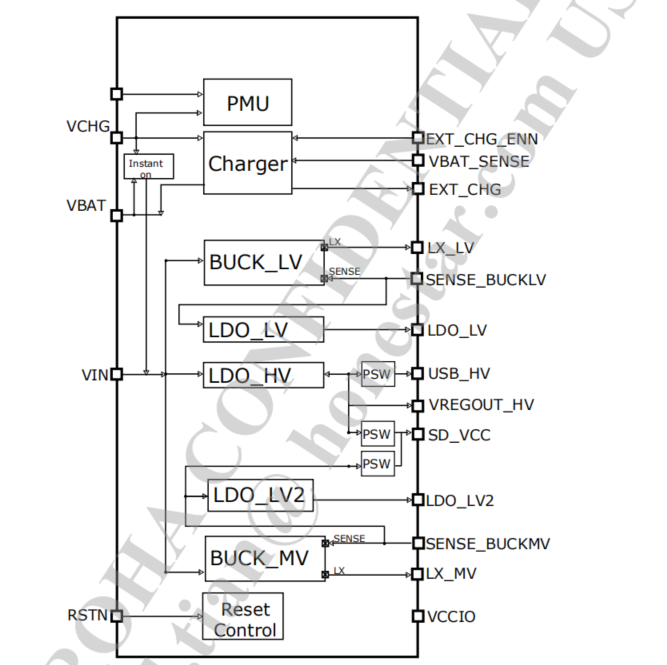

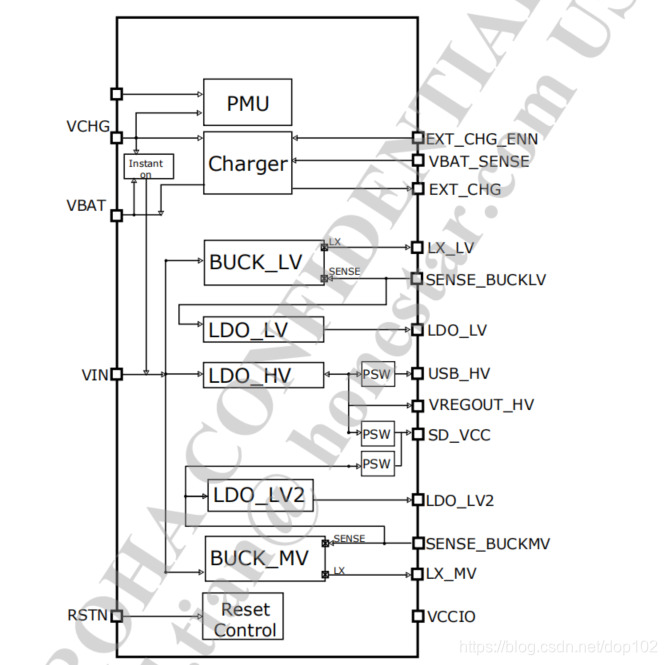

153X系列整合了一个PMU，两路降压调节电路，三路LDO调节电路和一路锂电池充电电路（外部和内部充电）。

在153x中PMU是电源管理任务。PMU控制BUCK和LDO调节器。在正常操作中，MCU可以进入休眠模式节约电量。在休眠模期间，PMU获取键值和如果一个按键被按压可以唤醒MCU。

PMU获取电压并通知MCU。

二、充电模式

153x锂电池充电有四个模式：

1.Trickle模式

2.CC模式（恒定电流模式）

3.CV模式（恒定电压模式）

4.待机模式

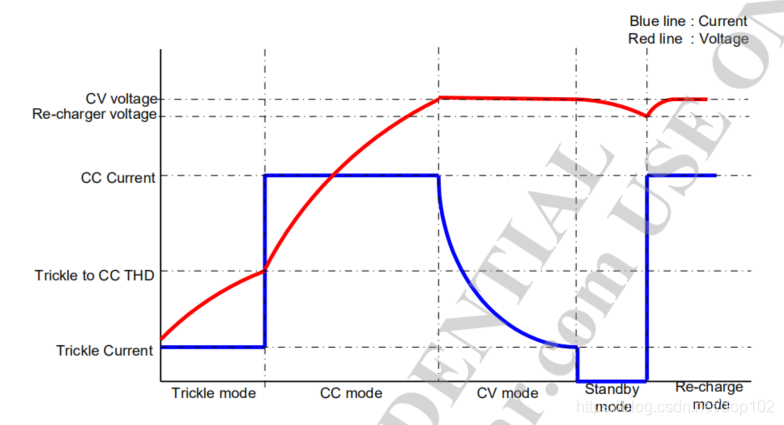

下面的块程序显示了充电电流。当外部电源和VCHG引脚连接时，PMU首先检测VCHG电压是否正确，然后使能充电和瞬间电流。当瞬时电流被使能，它给VIN提供电压。这里涉及到瞬时充电的功能。

甚至当电池单元处于低电压时，系统能被打开。

当充电回路被使能，它确保了电池电压和开始涉及到的模式去给电池充电（例如trickle,CC CV）,充电进入待机模式和当电池电压达到一个高阈，得继续获取电池电压。如果电池电压掉落到低于电压阈值，充电回路重复充电。
