IIS接口详细介绍

1. 概述

I2S = Inter-IC Sound = Integrated Interchip Sound = IIS，是飞利浦在1986年定义（1996年修订）的数字音频传输标准，用于数字音频数据在系统内器件之间传输，例如编解码器CODEC、DSP、数字输入/输出接口、ADC、DAC和数字滤波器等。其与IIC无关联。

2. 硬件结构

          IIS是个相对来说简单的接口协议，没有地址和片选机制。

          在总线上，只能同时存在一个主设备和发射设备；提供时钟的设备为主设备，可以是发射设备也可以是接收设备，或者是协

          调两者的其他控制设备。在高端应用场合中，CODEX经常作为主设备以便精确控制IIS的数据流。

IIS协议定义三根信号线：时钟信号SCK、数据信号SD和左右声道选择信号WS。

WS：声道选择信号，表明数据发送端所选择的声道：

        √ WS＝0，表示选择左声道

       √ WS＝1，表示选择右声道

        同时也叫帧时钟，等于声音的采样率。

SCK：模块内的同步信号，从模式时由外部提供，主模式时由内部产生；

SD：串行数据，以二进制补码形式在数据线上传输；在WS变化后的第一个SCK脉冲，

先传输最高位（MSB, Most Significant Bit）。

注意SD的数量可以为多个：

1986年SPEC规定为TTL电平，实际使用参考手册，常见的有3.3V和1.8V两种。

3. 操作模式

IIS的操作模式分为三种：标准IIS模式、左对齐模式和右对齐模式。

标准IIS模式   Phillips Standard
IIS模式是标准左对齐格式再延迟一个时钟位变化来的，时序如下所示：

左右通道的数据MSB均是在WS变化后第二个SCK/BCLK上升沿有效。

左对齐模式  Left Justified Standard
标准左对齐格式的数据的MSB没有相对于BCLK延迟一个时钟。左对齐格式的左右声道数据的MSB在WS边沿变化后SCK/BCLK的第一个上升沿有效。具体如下图所示：

支持16~32bit字长格式；

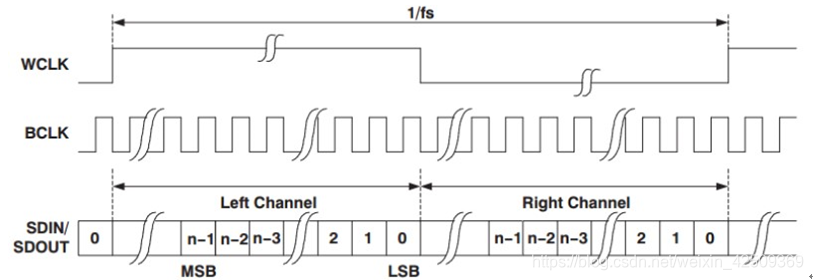

右边对齐模式  Right Justified Standard
也叫日本格式，sony格式，具体对齐方式如下图所示：

接收设备必须事先知道待传数据的字长。

注意左右对齐模式的WS时钟高电平为左声道，低电平为右声道，刚好与标准IIS相反。

SCK = 采样率（48K、44.1K、16K等） x  字长（16bit、24bit、32bit） x 2（左右两通道）

MCLK/SCK =  384 、256 等需要参考手册说明支持哪种；
