一、实现自定义服务

在 RW 协议栈协议栈中添加一个自定义服务需要实现 6 个文件,分别为:
custom.c
custom.h
custom_task.c
custom_task.h
app_custom.c
app_custom.h
sdk\ble_stack\common\profiles\custom。将custom.h、custom_task.h文件放在api目录下,custom.c、custom_task.c两个文件放在src目录下。将app_custom.c与app_custom.h存放在projects\ble\ble_app_gatt\app\下。
本文档以 custom 服务为例介绍了如何添加一个服务到 RW 的详细步骤。

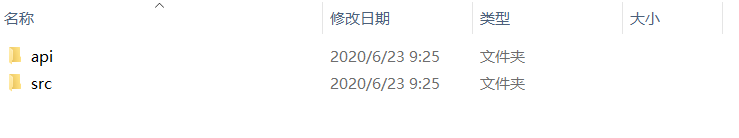

1. sdk\ble_stack\common\profiles\custom 目录如下:

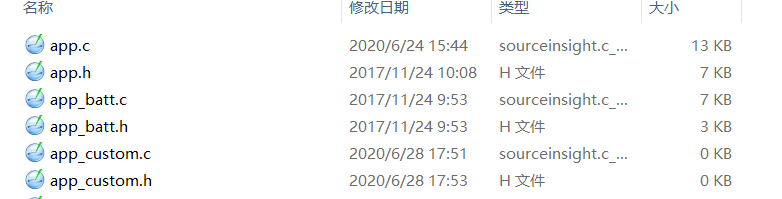

2. projects\ble_app_gatt\app 目录如下:



二、添加 service 到工程中

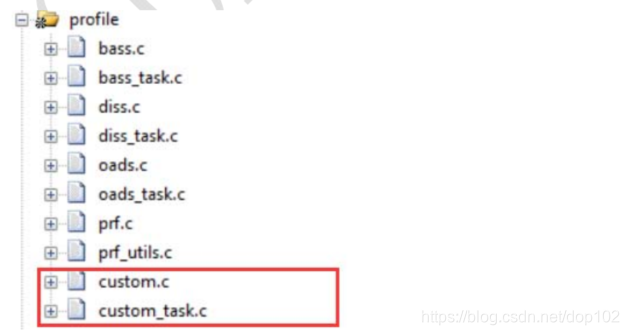

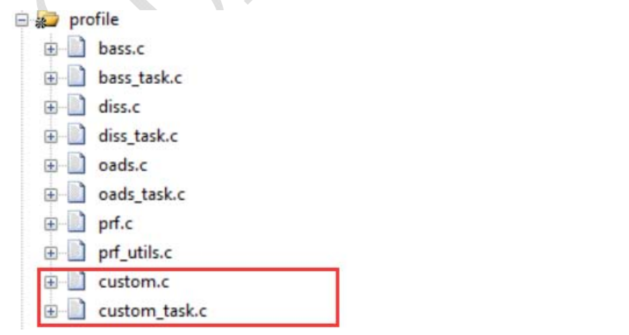

1. 使用 keil 5.12 打开对应工程,在工程目录 profile 目录下添加指定 profile 相关源文
件,本例中是 custom.c 和 custom_task.c,如下图:

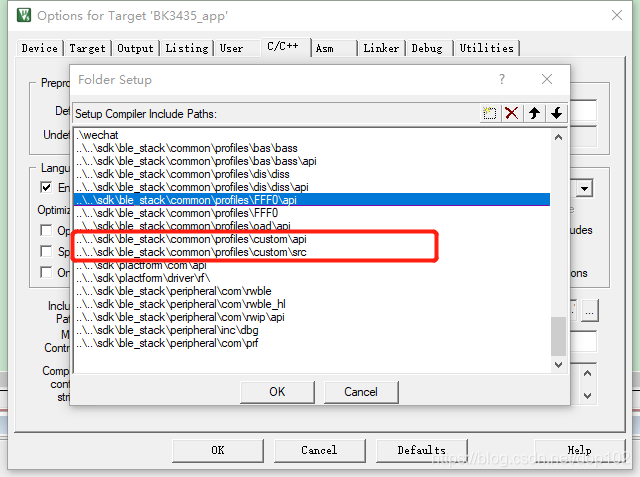

2. 在 keil C/C++选项卡下面添加对应 profile 的路径,如下:

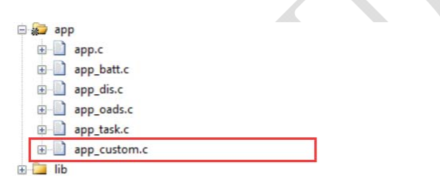

3. 在工程目录 app 目录下添加指定自定义服务在应用层文件:
4. 在 app_task.c 文件中找到 appm_msg_handler 函数,在其中自定义服务获取 handler 的
函数,如下:

           case (TASK_ID_CUSTOM):
                 {
                    // Call the custom Modules
                      msg_pol = appm_get_handler(&app_custom_table_handler, msgid, param, src_id);
                 } break;


5. 在 app.c 文件中的服务列表中添加自定义服务,如下:

          /// List of service to add in the database
          enum appm_svc_list
          {
              APPM_SVC_CUSTOM,
              APPM_SVC_DIS,
              APPM_SVC_BATT,
          	APPM_SVC_OADS,
              APPM_SVC_LIST_STOP ,
          };


6. 在 app.c 文件中的函数列表中增加往 db 添加自定义服务的函数,如下:




        /// List of functions used to create the database
        static const appm_add_svc_func_t appm_add_svc_func_list[APPM_SVC_LIST_STOP] =
        {
            (appm_add_svc_func_t)app_custom_add_custom,
            (appm_add_svc_func_t)app_dis_add_dis,
            (appm_add_svc_func_t)app_batt_add_bas,
            (appm_add_svc_func_t)app_oad_add_oads,
        };

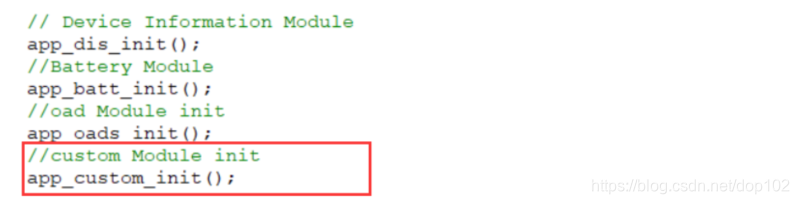

7. 在 app.c 文件中找到 appm_init 函数,在其中添加 app_custom_init()函数,如下

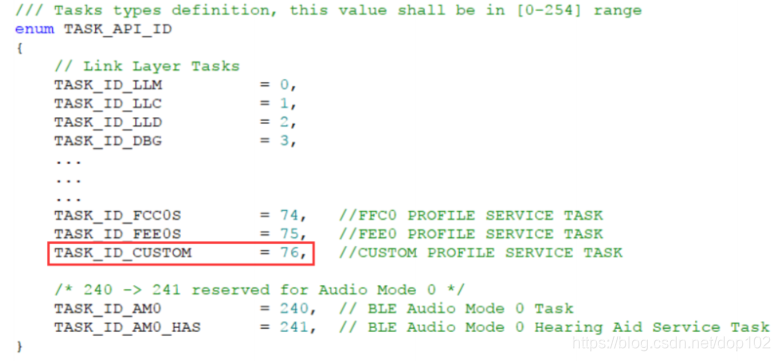

8. 在 rwip_task.h 文件中增加自定义服务的 task_id,如下:

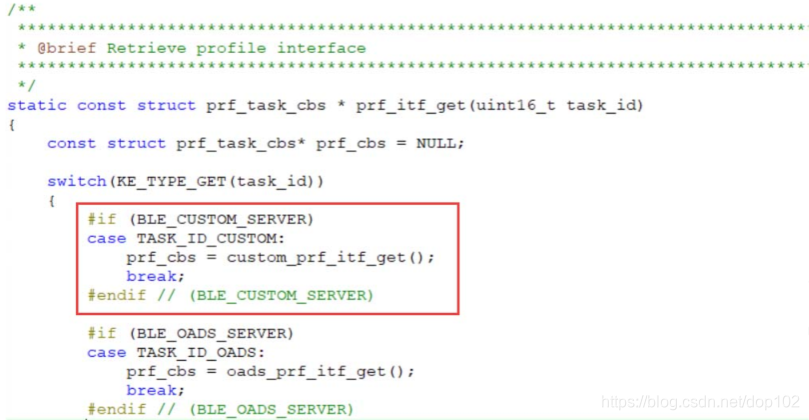

9. 在 prf.c 文件中添加 custom_prf_itf_get()的调用:

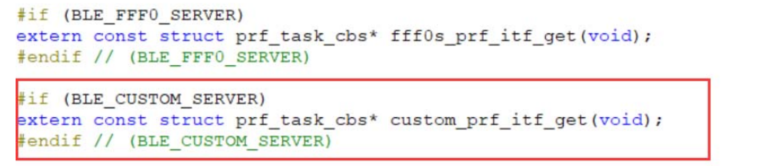

10. 在 prf.c 文件中添加 custom_prf_itf_get()的声明:

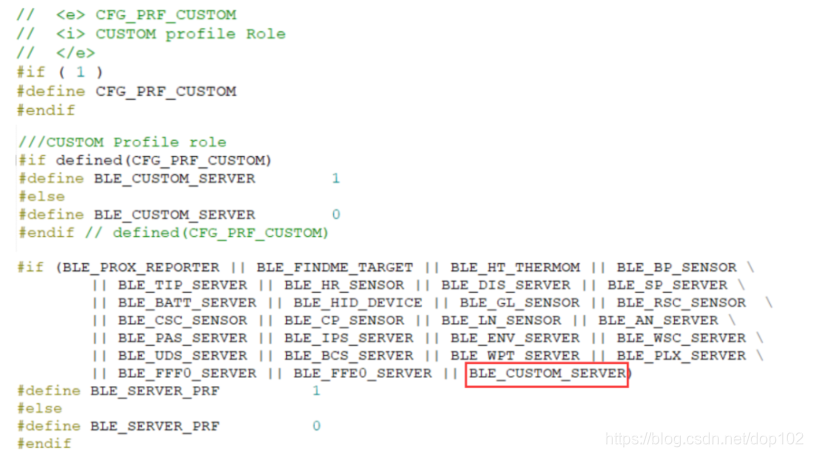

11. 在 rwprf_config.h 文件中增加如下定义:

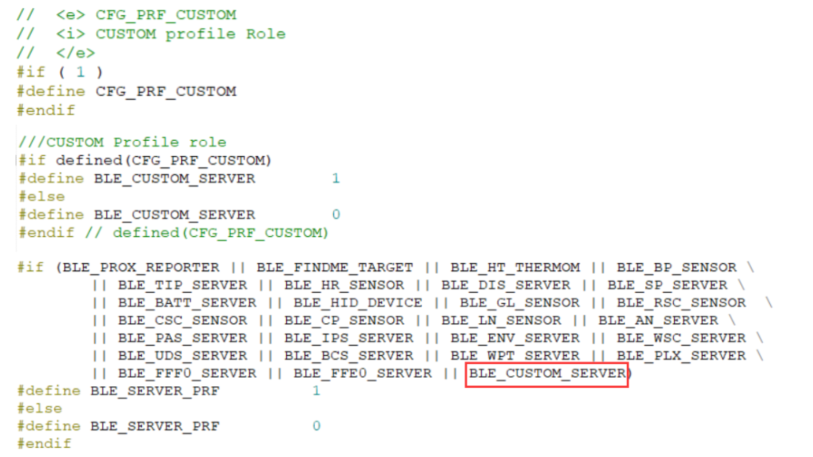

BLE_CUSTOM_SERVER 这 个 宏 定 义 在 custom.c 、 custom.h 、 custom_task.c 、 custom_task.h 中都有用到,只有当这个宏被打开后,编译器在编译的时候才能把 自定义的服务编译进去。部分截图如下

以上步骤全部完成之后,整体编译 project,使用 lightblue 连接进行验证是否添 加成功。
三、app_custom.c 接口说明:
度 备注
1. custom 服务实现了两个特征,其 UUID 及相关属性如下表所示



UUID
特征权限 可发送/接收数据长度 备注
0xAAB0     Service UUID
0xAAB1 Norify
20bytes
Tx
0xAAB2 Write without response
20bytes
Rx

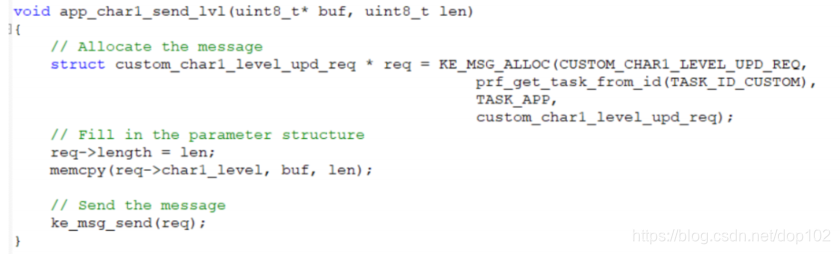

2. 数据发送 API
例如:

                 //send data api
                 void app_fff1_send_lvl(uint8_t* buf, uint8_t len)
                 {
                    if(app_fff0_env.send_status==0)
                     {
                         app_fff0_env.send_status=1;
                        // Allocate the message
                        struct fff0s_fff1_level_upd_req * req = KE_MSG_ALLOC(FFF0S_FFF1_LEVEL_UPD_REQ,
                                                                            prf_get_task_from_id(TASK_ID_FFF0S),
                                                                             TASK_APP,
                                                                             fff0s_fff1_level_upd_req);
                        // Fill in the parameter structure
                         req->length = len;
                    	memcpy(req->fff1_level, buf, len);
                        // Send the message
                        ke_msg_send(req);
                     }
                 }

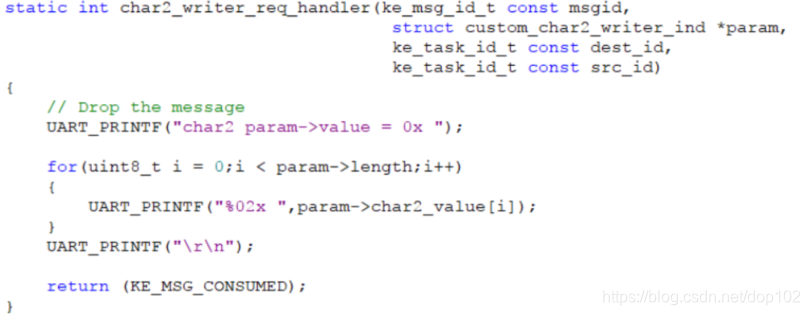

3. 数据接收回调
例如:

                //数据接收回调函数
                static int fff2_writer_req_handler(ke_msg_id_t const msgid,
                                                    struct fff0s_fff2_writer_ind *param,
                                                    ke_task_id_t const dest_id,
                                                    ke_task_id_t const src_id)
                {
                   // Drop the message
               	UART_PRINTF("FFF2 param->value = 0x ");
               	for(uint8_t i = 0;i < param->length;i++)
                	{
               		UART_PRINTF("%02x ",param->fff2_value[i]);
                	}
               	UART_PRINTF("\r\n");
                   return (KE_MSG_CONSUMED);
                }

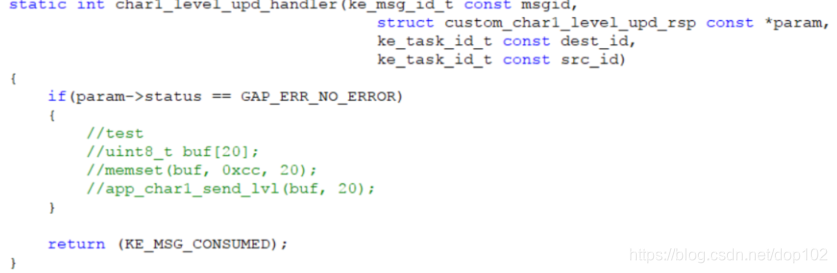

4. 数据发送状态回复

                static int fff1_level_upd_handler(ke_msg_id_t const msgid,
                                                     struct fff0s_fff1_level_upd_rsp const *param,
                                                     ke_task_id_t const dest_id,
                                                     ke_task_id_t const src_id)
                {
               	if(param->status == GAP_ERR_NO_ERROR)
                	{
               		//uint8_t buf[128];
               		//memset(buf, 0xcc, 128);
               		//app_fff1_send_lvl(buf, 128);
                		app_fff0_env.send_status=0;
                	}
                   return (KE_MSG_CONSUMED);
                }

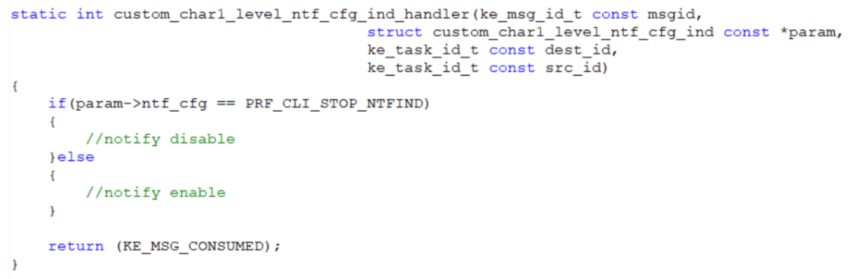

 5. Notify 成功使能回调


                static int fff0s_fff1_level_ntf_cfg_ind_handler(ke_msg_id_t const msgid,
                                                              struct fff0s_fff1_level_ntf_cfg_ind const *param,
                                                              ke_task_id_t const dest_id,
                                                              ke_task_id_t const src_id)
                {
               	UART_PRINTF("param->ntf_cfg = %x\r\n",param->ntf_cfg);
               	if(param->ntf_cfg == PRF_CLI_STOP_NTFIND)
                	{
               		//ke_timer_clear(FFF0S_FFF1_LEVEL_PERIOD_NTF,dest_id);
                	}else
                	{
               		//ke_timer_set(FFF0S_FFF1_LEVEL_PERIOD_NTF,dest_id , 1);
                	}
                   return (KE_MSG_CONSUMED);
                }


为了系统的稳定,应用层发送 notify 到手机端时需要在发送完成一包数据之后再 触发下一次的发送。
