Filebeat+Kafka+Logstash+Elasticsearch+Kibana 构建日志分析系统

举报
zuozewei 发表于 2021/10/30 17:27:10 2021/10/30
【摘要】 在企业实际项目中,elk 是比较成熟且广泛使用的技术方案。logstash 性能稍弱于 filebeat,一般不直接运行于采集点,推荐使用filebeat。在日志进入elk前,从经验性角度,前置 kafka,一方面作为队列和缓冲,另一方面提供了统一的入口渠道。

前言

随着时间的积累,日志数据会越来越多,当你需要查看并分析庞杂的日志数据时,可通过 Filebeat+Kafka+Logstash+Elasticsearch 采集日志数据到 Elasticsearch(简称ES)中,并通过 Kibana 进行可视化展示与分析。

本文介绍具体的实现方法。

背景信息

Kafka 是一种分布式、高吞吐、可扩展的消息队列服务,广泛用于日志收集、监控数据聚合、流式数据处理、在线和离线分析等大数据领域,已成为大数据生态中不可或缺的部分。在实际应用场景中,为了满足大数据实时检索的需求,一般可以使用 Filebeat 采集日志数据,将 Kafka 作为 Filebeat 的输出端。Kafka 实时接收到 Filebeat 采集的数据后,以 Logstash 作为输出端输出。输出到 Logstash 中的数据在格式或内容上可能不能满足你的需求,此时可以通过 Logstash 的 filter 插件过滤数据。最后将满足需求的数据输出到 ES 中进行分布式检索,并通过 Kibana 进行数据分析与展示。

简单处理流程如下:
在这里插入图片描述

三、操作流程

  1. 准备工作
    • 完成环境准备
    • 包括创建对应服务
    • 安装 Filebeat 。
  2. 配置 Filebeat:配置 Filebeat 的 input 为系统日志,outpu 为 Kafka,将日志数据采集到 Kafka 的指定 Topic 中。
  3. 配置 Logstash 管道:配置 Logstash 管道的 input 为 Kafka,output 为ES,使用 Logstash 消费 Topic 中的数据并传输到ES 中。
  4. 查看日志消费状态:在消息队列 Kafka 中查看日志数据的消费的状态,验证日志数据是否采集成功。
  5. 通过 Kibana 过滤日志数据:在 Kibana 控制台的 Discover 页面,通过 Filter 过滤出 Kafka 相关的日志。

准备工作

CenterOS 7.6 版本,推荐 8G 以上内存。

Docker 环境

执行命令如下:

# 在 docker 节点执行
# 腾讯云 docker hub 镜像
# export REGISTRY_MIRROR="https://mirror.ccs.tencentyun.com"
# DaoCloud 镜像
# export REGISTRY_MIRROR="http://f1361db2.m.daocloud.io"
# 阿里云 docker hub 镜像
export REGISTRY_MIRROR=https://registry.cn-hangzhou.aliyuncs.com

# 安装 docker
# 参考文档如下
# https://docs.docker.com/install/linux/docker-ce/centos/
# https://docs.docker.com/install/linux/linux-postinstall/

# 卸载旧版本
yum remove -y docker \
docker-client \
docker-client-latest \
docker-ce-cli \
docker-common \
docker-latest \
docker-latest-logrotate \
docker-logrotate \
docker-selinux \
docker-engine-selinux \
docker-engine

# 设置 yum repository
yum install -y yum-utils \
device-mapper-persistent-data \
lvm2
yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

# 安装并启动 docker
yum install -y docker-ce-19.03.11 docker-ce-cli-19.03.11 containerd.io-1.2.13

mkdir /etc/docker || true

cat > /etc/docker/daemon.json <<EOF
{
  "registry-mirrors": ["${REGISTRY_MIRROR}"],
  "exec-opts": ["native.cgroupdriver=systemd"],
  "log-driver": "json-file",
  "log-opts": {
    "max-size": "100m"
  },
  "storage-driver": "overlay2",
  "storage-opts": [
    "overlay2.override_kernel_check=true"
  ]
}
EOF

mkdir -p /etc/systemd/system/docker.service.d

# Restart Docker
systemctl daemon-reload
systemctl enable docker
systemctl restart docker

# 关闭 防火墙
systemctl stop firewalld
systemctl disable firewalld

# 关闭 SeLinux
setenforce 0
sed -i "s/SELINUX=enforcing/SELINUX=disabled/g" /etc/selinux/config

# 关闭 swap
swapoff -a
yes | cp /etc/fstab /etc/fstab_bak
cat /etc/fstab_bak |grep -v swap > /etc/fstab

验证下 docker info:

[root@vm-1]# docker info
Client:
 Debug Mode: false

Server:
 Containers: 16
  Running: 11
  Paused: 0
  Stopped: 5
 Images: 22
 Server Version: 19.03.11
 Storage Driver: overlay2
  Backing Filesystem: xfs
  Supports d_type: true
  Native Overlay Diff: true
 Logging Driver: json-file
 Cgroup Driver: systemd
 Plugins:
  Volume: local
  Network: bridge host ipvlan macvlan null overlay
  Log: awslogs fluentd gcplogs gelf journald json-file local logentries splunk syslog
 Swarm: inactive
 Runtimes: runc
 Default Runtime: runc
 Init Binary: docker-init
 containerd version: 7ad184331fa3e55e52b890ea95e65ba581ae3429
 runc version: dc9208a3303feef5b3839f4323d9beb36df0a9dd
 init version: fec3683
 Security Options:
  seccomp
   Profile: default
 Kernel Version: 3.10.0-1127.el7.x86_64
 Operating System: CentOS Linux 7 (Core)
 OSType: linux
 Architecture: x86_64
 CPUs: 4
 Total Memory: 11.58GiB
 Name: vm-autotest-server
 ID: KQ5B:KAG5:LLB5:CUD4:NQZX:4GHL:5XLY:FM7X:KRJ5:X3WK:42GV:QLON
 Docker Root Dir: /var/lib/docker
 Debug Mode: false
 Registry: https://index.docker.io/v1/
 Labels:
 Experimental: false
 Insecure Registries:
  172.16.62.179:5000
  127.0.0.0/8
 Registry Mirrors:
  https://registry.cn-hangzhou.aliyuncs.com/
 Live Restore Enabled: false

Docker Compose 环境

Docker Compose是一个用于定义和运行多个 docker 容器应用的工具。使用 Compose 你可以用 YAML 文件来配置你的应用服务,然后使用一个命令,你就可以部署你配置的所有服务了。

 # 下载 Docker Compose
 sudo curl -L "https://github.com/docker/compose/releases/download/1.29.2/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose

 # 修改该文件的权限为可执行
 chmod +x /usr/local/bin/docker-compose

 # 验证信息
docker-compose --version

版本准备

组件 版本 部署方式
elasticsearch 7.6.2 Docker Compose
logstash 7.6.2 Docker Compose
kibana 7.6.2 Docker Compose
zookeeper latest Docker Compose
kafka latest Docker Compose
filebeat 7.4.2 二进制

环境初始化

执行命令如下:

# 需要设置系统内核参数,否则 ES 会因为内存不足无法启动
# 改变设置
sysctl -w vm.max_map_count=262144
# 使之立即生效
sysctl -p



# 创建 logstash 目录,并将 Logstash 的配置文件 logstash.conf 拷贝到该目录
mkdir -p /mydata/logstash

# 需要创建 elasticsearch/data 目录并设置权限,否则 ES 会因为无权限访问而启动失败
mkdir -p /mydata/elasticsearch/data/
chmod 777 /mydata/elasticsearch/data/

服务安装

docker-compose.yml 文件内容为:

version: '3'
services:
  elasticsearch:
    image: elasticsearch:7.6.2
    container_name: elasticsearch
    user: root
    environment:
      - "cluster.name=elasticsearch" #设置集群名称为elasticsearch
      - "discovery.type=single-node" #以单一节点模式启动
    volumes:
      - /mydata/elasticsearch/plugins:/usr/share/elasticsearch/plugins #插件文件挂载
      - /mydata/elasticsearch/data:/usr/share/elasticsearch/data #数据文件挂载
      - /etc/localtime:/etc/localtime:ro
      - /usr/share/zoneinfo:/usr/share/zoneinfo
    ports:
      - 9200:9200
      - 9300:9300
    networks:
      - elastic

  logstash:
    image: logstash:7.6.2
    container_name: logstash
    environment:
      - TZ=Asia/Shanghai
    volumes:
      - /mydata/logstash/logstash.conf:/usr/share/logstash/pipeline/logstash.conf #挂载logstash的配置文件
    depends_on:
      - elasticsearch #kibana在elasticsearch启动之后再启动
    links:
      - elasticsearch:es #可以用es这个域名访问elasticsearch服务
    ports:
      - 5044:5044
    networks:
      - elastic

  kibana:
    image: kibana:7.6.2
    container_name: kibana
    links:
      - elasticsearch:es #可以用es这个域名访问elasticsearch服务
    depends_on:
      - elasticsearch #kibana在elasticsearch启动之后再启动
    environment:
      - "elasticsearch.hosts=http://es:9200" #设置访问elasticsearch的地址
      - /etc/localtime:/etc/localtime:ro
      - /usr/share/zoneinfo:/usr/share/zoneinfo
    ports:
      - 5601:5601
    networks:
      - elastic

  zookeeper:
    image: wurstmeister/zookeeper
    container_name: zookeeper
    volumes:
      - /mydata/zookeeper/data:/data
      - /mydata/zookeeper/log:/datalog
      - /etc/localtime:/etc/localtime:ro
      - /usr/share/zoneinfo:/usr/share/zoneinfo
    networks:
      - elastic
    ports:
      - "2181:2181"

  kafka:
    container_name: kafka
    image: wurstmeister/kafka
    depends_on:
      - zookeeper
    volumes:
      - /var/run/docker.sock:/var/run/docker.sock
      - /mydata/kafka:/kafka
      - /etc/localtime:/etc/localtime:ro
      - /etc/localtime:/etc/localtime:ro
    links:
      - zookeeper
    ports:
      - "9092:9092"
    networks:
      - elastic
    environment:
      - KAFKA_LISTENERS=INTERNAL://kafka:9092, OUT://kafka:29092
      - KAFKA_ADVERTISED_LISTENERS=INTERNAL://kafka:9092, OUT://kafka:29092
      - KAFKA_LISTENER_SECURITY_PROTOCOL_MAP=INTERNAL:PLAINTEXT,OUT:PLAINTEXT
      - KAFKA_INTER_BROKER_LISTENER_NAME=OUT
      - KAFKA_ZOOKEEPER_CONNECT=zookeeper:2181
      - KAFKA_MESSAGE_MAX_BYTES=2000000
      - KAFKA_CREATE_TOPICS=logs:1:1

networks:
  elastic:

将该文件上传的 linux 服务器上,执行 docker-compose up 命令即可启动所有服务。

[root@vm-1]# docker-compose -f docker-compose.yml up -d
[root@vm-1]# docker-compose ps
    Name                   Command               State                         Ports
-----------------------------------------------------------------------------------------------------------
elasticsearch   /usr/local/bin/docker-entr ...   Up      0.0.0.0:9200->9200/tcp, 0.0.0.0:9300->9300/tcp
kafka           start-kafka.sh                   Up      0.0.0.0:9092->9092/tcp
kibana          /usr/local/bin/dumb-init - ...   Up      0.0.0.0:5601->5601/tcp
logstash        /usr/local/bin/docker-entr ...   Up      0.0.0.0:5044->5044/tcp, 9600/tcp
zookeeper       /bin/sh -c /usr/sbin/sshd  ...   Up      0.0.0.0:2181->2181/tcp, 22/tcp, 2888/tcp, 3888/tcp
[root@vm-autotest-server elk]#

filebeat 客户端安装方式:

curl -L -O https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-7.4.2-linux-x86_64.tar.gz

tar xzvf filebeat-7.4.2-linux-x86_64.tar.gz
cd filebeat-7.4.2-linux-x86_64

服务设置

当所有依赖服务启动完成后,需要对以下服务进行一些设置。

# elasticsearch 需要安装中文分词器 IKAnalyzer,并重新启动。
docker exec -it elasticsearch /bin/bash
#此命令需要在容器中运行
elasticsearch-plugin install https://github.com/medcl/elasticsearch-analysis-ik/releases/download/v7.6.2/elasticsearch-analysis-ik-7.6.2.zip
docker restart elasticsearch

# logstas h需要安装 json_lines 插件,并重新启动。
docker exec -it logstash /bin/bash
logstash-plugin install logstash-codec-json_lines
docker restart logstash

配置 Filebeat

修改 filebeat.yml 文件内容

ilebeat.inputs:
- type: log
  enabled: true
  paths:
    - /var/log/nginx/*.log


filebeat.config.modules:
  path: ${path.config}/modules.d/*.yml
  reload.enabled: false

setup.template.settings:
  index.number_of_shards: 1

setup.dashboards.enabled: false

setup.kibana:
  host: "http://kafka:5601"
output.kafka:
    hosts: ["kafka:9092"]
    topic: 'logs'
    codec.json:
      pretty: false

参数说明:

参数 说明
type 输入类型。设置为log,表示输入源为日志。
enabled 设置配置是否生效。true表示生效,false表示不生效。
paths 需要监控的日志文件的路径。多个日志可在当前路径下另起一行写入日志文件路径。
hosts 消息队列Kafka实例的接入点。
topic 日志输出到消息队列Kafka的Topic,请指定为已创建的Topic。

注意:
客户端 hosts 添加 kafka 对应 server 的 ip 地址 以及 filebeat 配置建议使用 ansible。

[root@vm-1# cat /etc/hosts
172.16.62.179 kafka

# 客户端启动服务
[root@vm-1#./filebeat &

更多配置请参见:

配置 Logstash 管道

修改 logstash.conf 内容:

input {
#    # 来源beats
#    beats {
        # 端口
#        port => "5044"
#    }
  kafka {
    bootstrap_servers => "kafka:29092"
    topics => ["logs"]
    group_id => "logstash"
    codec => json
  }

}


# 分析、过滤插件,可以多个
# filter {
#    grok {
#        match => { "message" => "%{COMBINEDAPACHELOG}"}
#    }
#    geoip {
#        source => "clientip"
#    }
# }


output {
    # 选择elasticsearch
    elasticsearch {
        hosts => ["http://es:9200"]
        #index => "%{[@metadata][beat]}-%{[@metadata][version]}-%{+YYYY.MM.dd}"
        index => "logs-%{+YYYY.MM.dd}"
    }
}

input 参数说明:

参数 说明
bootstrap_servers 消息队列 Kafka 实例的接入点
group_id 指定已创建的 Consumer Group 的名称。
topics 指定为已创建的 Topic 的名称,需要与 Filebeat 中配置的 Topic 名称保持一致。
codec 设置为 json,表示解析 JSON 格式的字段,便于在 Kibana 中分析。

output 参数说明:

参数 说明
hosts ES的访问地址,取值为http://<es内网地址>:9200
user 访问 ES 的用户名,默认为 elastic。
password 访问 ES 的密码。
index 索引名称。设置为 **logs‐%{+YYYY.MM.dd} **表示索引名称以 logs 为前缀,以日期为后缀,例如 logs-2021.09.28

注意:
logstash 中最为关键的地方在于 filter,为了调试 filter 的配置。

更多配置请参见:

查看 kafka 日志消费状态

操作命令如下:

# 进入容器
docker exec -it kafka bash

# kafka 默认安装在 /opt/kafka
cd opt/kafka

# 要想查询消费数据,必须要指定组
bash-5.1# bin/kafka-consumer-groups.sh --bootstrap-server 172.16.62.179:9092 --list
logstash

# 查看 topic
bash-5.1# bin/kafka-topics.sh --list --zookeeper 172.16.62.179:2181
__consumer_offsets
logs

# 查看消费情况
bash-5.1# bin/kafka-consumer-groupsdescribe --bootstrap-server 172.16.62.179:9092 --group logstash

GROUP           TOPIC           PARTITION  CURRENT-OFFSET  LOG-END-OFFSET  LAG             CONSUMER-ID                                     HOST            CLIENT-ID
logstash        logs            0          107335          107335          0               logstash-0-c6d82a1c-0f14-4372-b49f-8cd476f54d90 /172.19.0.2     logstash-0

#参数解释:
#--describe  显示详细信息
#--bootstrap-server 指定kafka连接地址
#--group 指定组。


字段解释:

TOPIC PARTITION CURRENT-OFFSET LOG-END-OFFSET LAG CONSUMER-ID HOST CLIENT-ID
topic名字 分区id 当前已消费的条数 总条数 未消费的条数 消费id 主机ip 客户端id

从上面的信息可以看出,topic 为 logs 总共消费了 107335 条信息, 未消费的条数为 0。也就是说,消费数据没有积压的情况.

查看 ES 内容

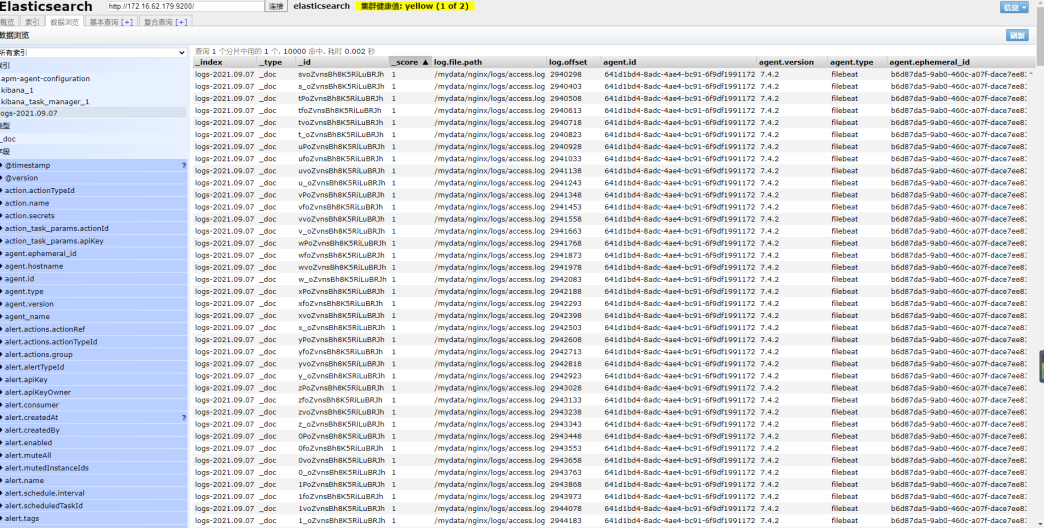

通过 elasticsearch-head 插件查看 ES 中是否收到了由 logstash 发送过来的日志

在这里插入图片描述

通过 Kibana 过滤日志数据

创建 index-pattern

打开 es,进入首页后,点击“connect to your Elasticsearch index”
在这里插入图片描述

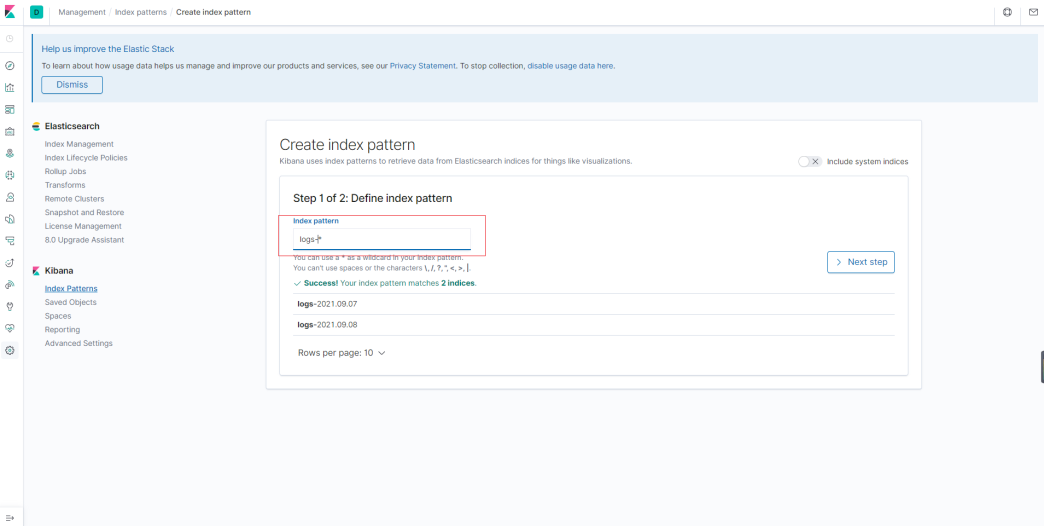

填入 es 中的索引名,支持正则匹配,输入 Index pattern(本文使用 logs-*),单击 Next step。
在这里插入图片描述

选择“@timestamp”作为时间过滤字段,然后点击“create index pattern”:
在这里插入图片描述

创建完成后:
在这里插入图片描述

查看日志

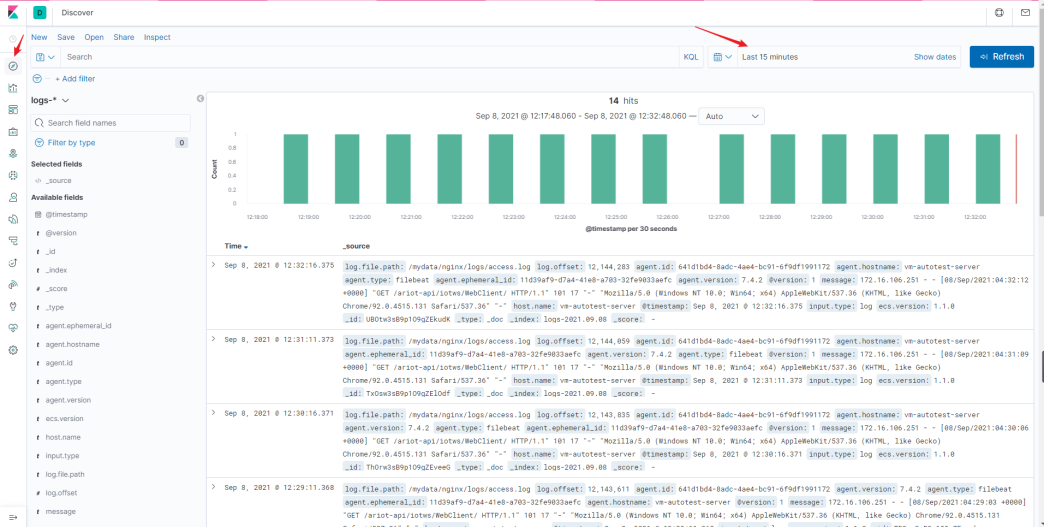

在左侧导航栏,单击 Discover。
在这里插入图片描述

从页面左侧的下拉列表中,选择已创建的索引模式(logs-*)。
在页面右上角,选择一段时间,查看对应时间段内的 Filebeat 采集的日志数据。

小结

在企业实际项目中,elk 是比较成熟且广泛使用的技术方案。logstash 性能稍弱于 filebeat,一般不直接运行于采集点,推荐使用filebeat。在日志进入elk前,从经验性角度,前置 kafka,一方面作为队列和缓冲,另一方面提供了统一的入口渠道。

源码地址:

【版权声明】本文为华为云社区用户原创内容,转载时必须标注文章的来源(华为云社区)、文章链接、文章作者等基本信息, 否则作者和本社区有权追究责任。如果您发现本社区中有涉嫌抄袭的内容,欢迎发送邮件进行举报,并提供相关证据,一经查实,本社区将立刻删除涉嫌侵权内容,举报邮箱: cloudbbs@huaweicloud.com
  • 点赞
  • 收藏
  • 关注作者

评论(0

0/1000
抱歉,系统识别当前为高风险访问,暂不支持该操作

全部回复

上滑加载中

设置昵称

在此一键设置昵称,即可参与社区互动!

*长度不超过10个汉字或20个英文字符,设置后3个月内不可修改。

*长度不超过10个汉字或20个英文字符,设置后3个月内不可修改。
