【IoT】ZigBee 基础应用浅析

ZigBee 参考学习资料

ZigBee 是一种短距离(10~100米)、低速率(20~250Kbps)、底成本、低功耗的无线网络技术，主要用于近离无线通讯。

能够做到在数千个微小的传感器之间相互协调实现通讯，这些传感器只需要很少的能力，以接力的方式通过无线电波将数据从一个传感器传送到另一个传感器，节点的发射功率和通讯范围都是有限的。

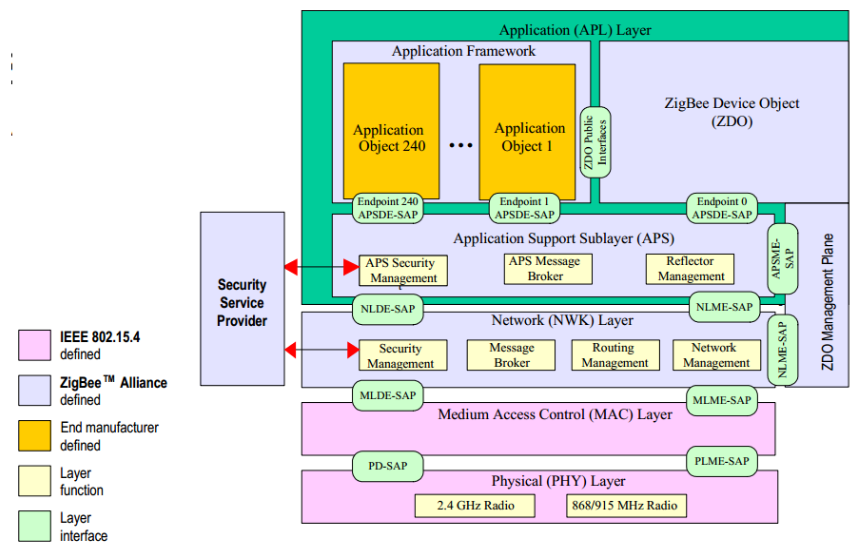

ZigBee 协议栈底层基于 IEEE 802.15.4 协议，上层由 ZigBee 联盟定义网络层、应用层和安全服务层。

在组网能力上，ZigBee 网络支持星型网络或者点对点网络，每个设备都具有 16 位的网络短地址和 64 位 IEEE 长地址。

在无线通讯上面，采用免冲突多载波接入(CSMA-CA)，有效避免无线电载波之间的冲突，传输可靠性由 ZigBee 的应答机制来保证。

为了保证 ZigBee 设备之间通信数据的安全保密性，在 MAC 层可以采用 AES-128 位的加密算法，对所传输的信息进行加密处理。

上层数据作为下层的有效载荷进入下层处理流程，MAC 层对数据进行 CRC 计算，并附加一个 MFR 校验字段，最后的到 PHY 层的处理字节。

作为最底层同射频硬件的结构，传输每个域的低位字节先传输，每个字节内部的低位先传输。

首先传输的是 SHR 的最低位四位，其次为 SHR 的高四位，先通过伪随机码映射成为 32 位的伪码，然后进行 O_QPSK 的调制。

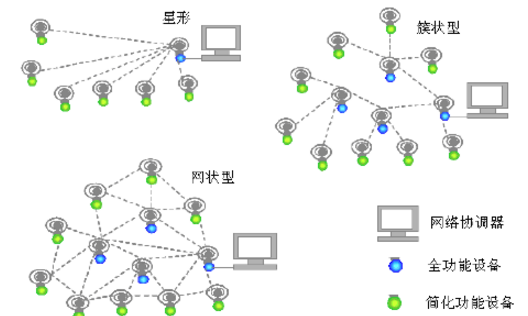

ZigBee 网络拓扑结构主要有星形网络和网型网络。

不同的网络拓扑对应于不同的应用领域，在 ZigBee 无线网络中，不同的网络拓扑结构对网络节点的配置也不同，网络节点的类型：协调器、路由器和终端节点。

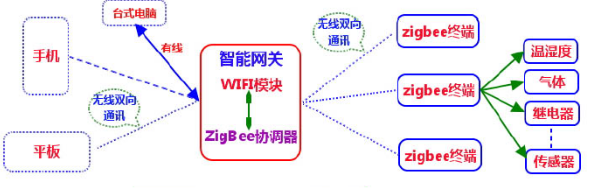

应用场景：
