ISO/IEC 15693协议标准的高频RFID无源IC卡,专为供应链与运筹管理应用所设计,具有高度防冲突与长距离运作等优点,适合于高速、长距离应用。

包括ICODE SLI-S、SL2-S 等多系列产品,目前ICODE 是高频(HF)RFID标签方案的业界标准。

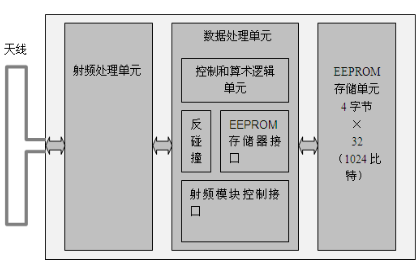

ICODE SLI-S系列SL2 ICS20芯片的内部构成如上图,可分为射频处理单元、数据控制单元和EEPROM存储单元。

在数据控制单元里对数据进行反碰撞、认证和存储控制等处理。

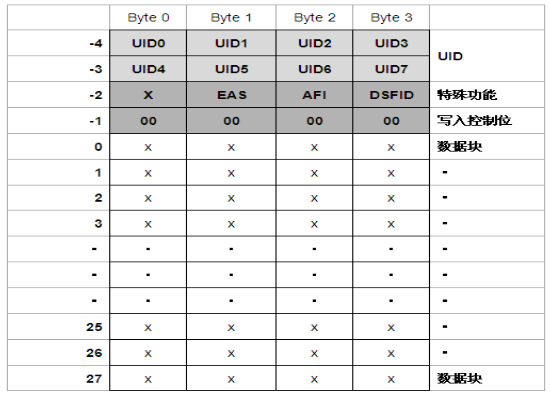

SLICS20存储器分为32个块、每个块由4字节(32位)组成,共128字节,如下图,上部4个块(-4、-3、-2、-1块)分别用于UID(64位唯一ID序列号)、特殊功能(EAS、AFI、DSFID)和写入控制位,其他28个块为用户数据块。

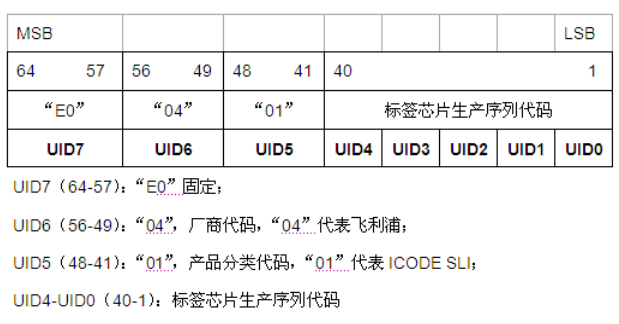

UID占用块-4和块-3共8个字节(64位),是厂商写入的世界唯一标签识别序列号,用户不可更改,在UID中包含厂商代码、产品分类代码和标签芯片生产序列代码,UID的代码构成如上图。

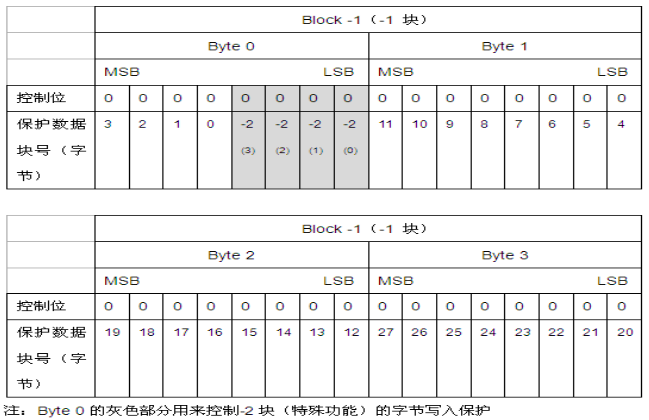

块-1是写入控制位,具体控制分配见上图,它可以控制每个数据块的写入和块-2(特殊功能块)每个字节的写入。写入位1代表写入保护,且不可再修改控制位。

特殊功能EAS(Electronic Article Surveillance,电子防盗系统)主要用来防止物品被盗,标签管理者可以设置(EAS=1)和清除(EAS=0)EAS标识,当设置有EAS标识的标签通过读写器的作用范围时,读写器会识别EAS标识,发出警报。

EAS的数据结构如下图,EAS的LSB的第一位(e位)写1代表EAS标示有效,写0代表清除EAS标示,其他位无效。

特殊功能AFI(Application Family Idenfifier,应用族标识符),可事先规定应用族代码并写入AFI字节,在处理多个标签的时候进行分类处理。

例如在物流中心处理大量货物时,可根据标签上的AFI应用族标识符来区分是出口货物还是内销货物。

AFI被编码在一个字节里,由两个半字节组成。

AFI的高位半字节用于编码一个特定的或所有应用族,AFI的低位半字节用于编码一个特定的或所有应用子族。

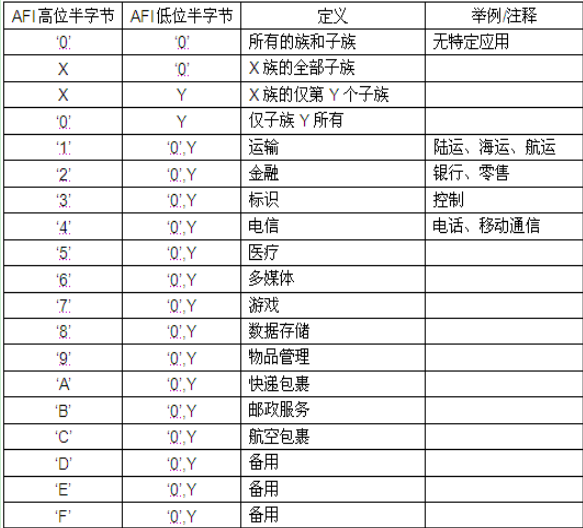

子族不同于0的编码有其自己的所有权。下图是AFI的族编码定义。

标签支持的AFI是可选的。

假如标签不支持AFI,并且假如AFI标志已设置,标签将不应答任何请求中的AFI值。

假如标签支持AFI,标签将根据表1中匹配的规则作出应答。

特殊功能DSFID(数据存储格式标识符)可用来表示数据在存储器中的存储结构,具体内容请自己查阅相关文档。

数据存储格式标识符(DSFID)数据存储格式标识符指出了数据在内存中是怎样构成的。

DSFID被相应的命令编程和锁定,DSFID被编码在一个字节里,DSFID 允许即时知道数据的逻辑组织,假如标签不支持DSFID 的编程,标签将以值“0”作为应答。
