【IoT】 产品研发：位深为1的BMP格式图片详解

1、数据结构一

typedef struct tagBITMAPFILEHEADER {

WORD bfType; //类型名，字符串“BM”，

DWORD bfSize; //文件大小

WORD bfReserved1; //保留字

WORD bfReserved2; //保留字

DWORD bfOffBits; //实际位图数据的偏移字节数，即前三个部分长度之和

} BITMAPFILEHEADER;

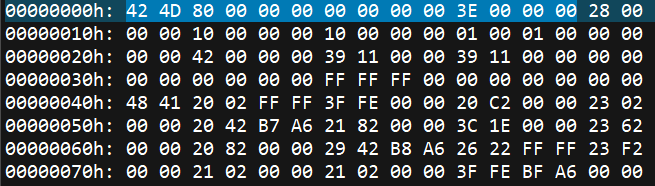

对应数据：

WORD bfType ： 0x4d42

DWORD bfSize：0x16cbe

WORD bfReserved1：0x0

WORD bfReserved2：0x0

DWORD bfOffBits：0x3e

2、数据结构二

typedef struct tagBITMAPINFOHEADER {

DWORD biSize; //指定此结构体的长度，0x28

LONG biWidth; //位图宽

LONG biHeight; //位图高.为正，表示从下往上存储，左下角是起点。为负，表示从上往下储存，左上角是起点

WORD biPlanes; //平面数，为1

WORD biBitCount //采用颜色位数，可以是1，2，4，8，16，24，32

DWORD biCompression; //压缩方式，可以是0，1，2，其中0表示不压缩

DWORD biSizeImage; //实际位图数据占用的字节数

LONG biXPelsPerMeter; //X方向分辨率

LONG biYPelsPerMeter; //Y方向分辨率

DWORD biClrUsed; //使用的颜色数，如果为0，则表示默认值(2^颜色位数)

DWORD biClrImportant; //重要颜色数，如果为0，则表示所有颜色都是重要的

} BITMAPINFOHEADER;

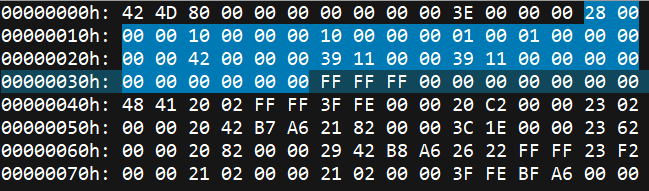

对应数据：

DWORD biSize：0x28

LONG biWidth：0x480

LONG biHeight：0x288

WORD biPlanes：0x1

WORD biBitCount：0x1

DWORD biCompression：0x0

DWORD biSizeImage：0x16c80

LONG biXPelsPerMeter：0x0

LONG biYPelsPerMeter：0x0

DWORD biClrUsed：0x0

DWORD biClrImportant：0x0

3、数据结构三

1位位图有调色板2^1=2个

对应是以下结构的数组：

typedef struct tagRGBQUAD {

BYTE rgbBlue; //蓝色

BYTE rgbGreen; //绿色

BYTE rgbRed; //红色

BYTE rgbReserved; //保留值，常用于Alpha透明值

} RGBQUAD;

索引0：(B,G,R,A)=(0x0,0x0,0x0,0x0)

索引1：(B,G,R,A)=(0xff,0xff,0xff,0x0)

两个索引占用8个字节，之后都是数据区，数据紧密排列，无对齐操作。

数据区操作方法：每次取一个字节，此字节的第7位到第0位是读取顺序。

refer：https://www.cnblogs.com/dalgleish/p/9569600.html
